Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-31 origine:Propulsé
Un transformateur haute tension modifie l'énergie électrique d'un niveau de tension à un autre afin que l'énergie puisse être transmise, distribuée ou utilisée de manière sûre et efficace. Il s'agit d'un élément essentiel des équipements haute tension des services publics, des installations industrielles, des sites d'énergie renouvelable, des grands bâtiments, des centres de données d'IA et des environnements de test spécialisés. La demande pour cet équipement est devenue l’un des enjeux déterminants de l’infrastructure énergétique en 2026, alors que la croissance des centres de données, la modernisation du réseau et l’électrification se disputent la même capacité de fabrication limitée. Ce guide explique comment fonctionnent les transformateurs haute tension, où ils sont utilisés, quels avantages ils offrent, pourquoi l'offre mondiale est devenue si limitée et comment réfléchir à la sélection, à l'exploitation et à la maintenance sans se perdre dans un jargon technique inutile.

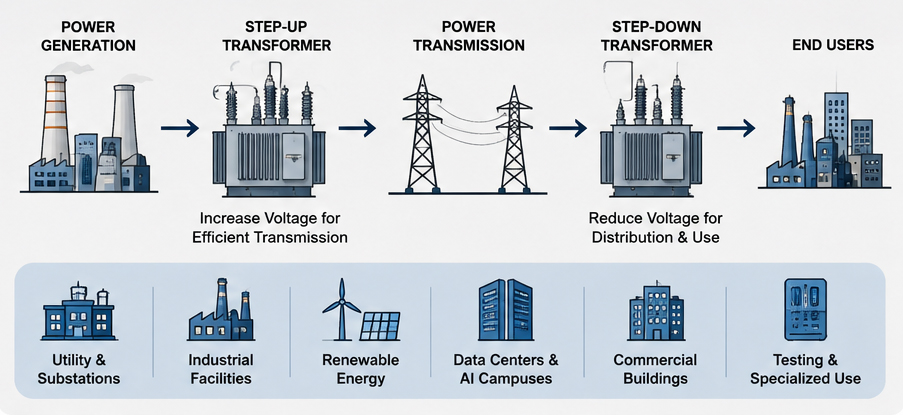

Un transformateur haute tension augmente la tension pour une transmission efficace sur de longues distances ou la diminue pour que l"électricité puisse être utilisée par les équipements, les bâtiments et les systèmes industriels. Cela se fait grâce à l"induction électromagnétique : l"énergie passe entre les enroulements à travers un noyau magnétique, permettant aux niveaux de tension et de courant de changer tandis que la fréquence électrique reste généralement la même.
L"idée de base est simple, mais les exigences de conception sont exigeantes. Une tension plus élevée crée des contraintes d’isolation plus importantes, des champs électriques plus forts et des risques de sécurité plus graves. C"est pourquoi un transformateur haute tension n"est pas simplement une version plus grande d"un petit transformateur. Il est conçu avec des normes spécialisées d’isolation, de refroidissement, de protection, de résistance mécanique et de test adaptées à la classe de tension et à l’application.
Concrètement, ces transformateurs rendent possibles les systèmes électriques modernes. Les centrales électriques peuvent produire de l"électricité à une tension unique, les réseaux de transmission peuvent la déplacer à une tension beaucoup plus élevée et les utilisateurs finaux – y compris les campus informatiques d"IA aujourd"hui gourmands en énergie – peuvent avoir besoin de la réduire à des niveaux utilisables. Chaque étape dépend de la bonne conception du transformateur pour que l’énergie continue de circuler de manière fiable.
La transformation de tension est importante car les pertes électriques augmentent lorsque de grandes quantités de courant traversent les conducteurs. En augmentant la tension, un système peut transmettre la même quantité d’énergie avec un courant plus faible, ce qui réduit les pertes de chaleur et permet une livraison sur de plus longues distances. Lorsque l’énergie atteint sa destination, les transformateurs réduisent à nouveau la tension pour la distribution ou l’utilisation directe.
C"est la raison pour laquelle les équipements de transformateurs de puissance haute tension se trouvent souvent à proximité des centrales électriques, des sous-stations, des installations industrielles lourdes et des points d"interconnexion du réseau. Il agit comme un pont entre les différentes parties du réseau électrique. Sans ce pont, l’énergie serait plus difficile à déplacer efficacement, davantage d’infrastructures seraient nécessaires et de nombreuses applications à forte charge – des aciéries aux centres de données à grande échelle – seraient peu pratiques.
La transformation haute tension prend également en charge la flexibilité du système. Différentes charges, installations et sections de réseau fonctionnent souvent à différents niveaux de tension. Les transformateurs permettent à ces pièces de se connecter tout en maintenant la séparation électrique, le contrôle de la tension et la stabilité opérationnelle.
Aucune discussion sur le marché des transformateurs haute tension en 2026 n’est complète sans aborder la pénurie d’équipements qui façonne actuellement la planification des services publics, les délais en matière d’énergies renouvelables et la construction de centres de données dans le monde entier. Les chercheurs du secteur rapportent que la demande de transformateurs élévateurs pour générateurs a augmenté d’environ 270 % depuis 2019, tandis que la demande de transformateurs de puissance pour grandes sous-stations a plus que doublé au cours de la même période. Le résultat est que les délais de livraison des grands transformateurs haute tension, qui duraient autrefois entre deux et deux ans et demi, s"étendent désormais généralement jusqu"à trois à cinq ans, et même plus dans certains segments.
Trois sources de demande convergent simultanément vers la même base manufacturière limitée. Les campus de centres de données IA ont besoin d’une nouvelle infrastructure électrique substantielle, souvent à plusieurs points de la chaîne de distribution, pour prendre en charge les clusters informatiques à forte densité énergétique. La fabrication et le transport sont des processus électrisants qui fonctionnaient auparavant avec des combustibles fossiles, augmentant ainsi la demande de transformateurs au niveau des installations. Dans le même temps, les infrastructures vieillissantes de transport et de distribution sur de nombreux réseaux développés doivent être remplacées, une tâche qui était déjà en retard avant l’arrivée de la récente hausse de la demande.
Une partie de la contrainte est structurelle plutôt que purement liée à la capacité des usines. Les noyaux des transformateurs reposent sur de l"acier électrique à grains orientés, un matériau spécialisé doté de propriétés magnétiques que peu d"installations dans le monde sont équipées pour produire, ce qui limite la rapidité avec laquelle la production peut évoluer, même avec de nouveaux investissements. En réponse, les fabricants, y compris les principaux fournisseurs mondiaux, ont annoncé des milliards de dollars de nouvelle capacité de production en Amérique du Nord, et certains grands utilisateurs d"électricité se tournent vers des stratégies de production sur site ou « apportent leur propre énergie » pour réduire leur dépendance à l"égard de la capacité des transformateurs haute tension connectés au réseau.
Pour quiconque spécifie, budgétise ou planifie aujourd’hui un projet autour d’un transformateur haute tension, cette pénurie n’est pas un incident temporaire. Cela signifie que l"approvisionnement doit désormais être effectué dès les premières étapes de la planification du projet, bien avant le début de la construction, et qu"il récompense les acheteurs qui établissent des relations solides avec les fabricants, commandent bien avant les besoins et restent flexibles sur les spécifications lorsque cela est possible.
Les types de transformateurs électriques varient selon la conception, la méthode d"isolation, l"approche de refroidissement, la configuration des phases et la fonction. Le bon choix dépend du niveau de tension, de l"environnement d"installation, du profil de charge, des exigences de sécurité et des conditions de service.
Les catégories courantes incluent :
● Transformateurs élévateurs : augmentent la tension, souvent utilisés à proximité de sources de production ou de conversion d'énergie afin que l'électricité puisse circuler efficacement sur de plus longues distances.
● Transformateurs abaisseurs : réduisent la tension des réseaux de distribution, des équipements industriels, des bâtiments ou des appareillages de commutation en aval.
● Transformateurs de puissance : utilisés dans les environnements de transmission et de sous-station où de grandes quantités d'énergie doivent être transférées entre les niveaux de tension.
● Transformateurs de distribution : desservent des charges inférieures en aval, souvent plus proches du point d'utilisation.
● Transformateurs d'instrument : incluent les transformateurs de courant et les transformateurs de tension qui aident les compteurs, les relais et les systèmes de contrôle à mesurer les circuits haute tension en toute sécurité.
● Transformateurs d'isolement : assurent la séparation électrique entre les circuits, améliorant ainsi la sécurité et aidant à gérer certains problèmes de qualité de l'énergie.
● Transformateurs de type sec : utilisez une isolation par air ou solide plutôt qu'une isolation liquide, souvent sélectionnée lorsqu'une installation en intérieur ou un risque réduit lié aux fluides est important.
● Transformateurs remplis de liquide : utilisez un liquide isolant pour le refroidissement et la rigidité diélectrique, couramment utilisé dans les équipements haute tension plus grands ou extérieurs.
Ces catégories peuvent se chevaucher. Par exemple, un transformateur de puissance haute tension peut être rempli de liquide, triphasé, élévateur et conçu pour le service de sous-station extérieure. La classification vous indique comment le transformateur est censé fonctionner et à quelles conditions il doit résister.

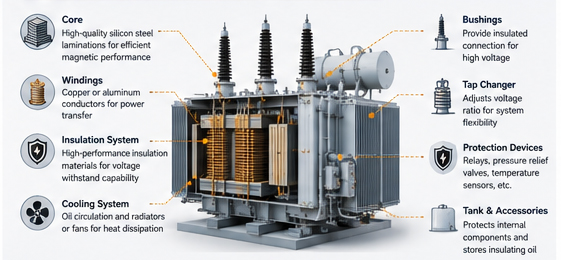

Un transformateur haute tension est un système de pièces soigneusement coordonnées. Chaque composant contribue aux performances électriques, au contrôle thermique, à l"intégrité de l"isolation et à la fiabilité à long terme.
Le noyau fournit un chemin magnétique qui transfère l"énergie entre les enroulements. Les enroulements sont des bobines conductrices disposées pour créer le rapport de tension requis. Le système d"isolation sépare les pièces sous tension les unes des autres et des structures mises à la terre, aidant ainsi à prévenir les pannes en cas de contraintes électriques élevées.
Le refroidissement est tout aussi important. La chaleur s"accumule chaque fois que le courant circule dans les enroulements et que le flux magnétique traverse le noyau. Selon le type de transformateur, le refroidissement peut reposer sur l"air, un liquide isolant, des radiateurs, des ventilateurs, des pompes ou une combinaison de méthodes. Si la chaleur n’est pas gérée correctement, l’isolation peut vieillir plus rapidement et la durée de vie des équipements peut être raccourcie.
D"autres composants importants peuvent inclure des traversées, des changeurs de prises, des conservateurs, des dispositifs de décompression, des moniteurs de température, des relais, des connexions de mise à la terre et des boîtiers de protection. Dans les équipements haute tension, les petits détails comptent. Une traversée faible, une isolation contaminée ou une mauvaise connexion peuvent devenir un problème de fiabilité majeur.
La façon dont un fabricant construit ces trois composants détermine en grande partie les performances d"une unité sur des décennies de service, et pas seulement au premier jour. Des producteurs expérimentés tels que Pearl Electric, un fabricant chinois de transformateurs haute tension immergés dans l"huile, illustrent le type de détails techniques impliqués : des noyaux construits à partir d"acier au silicium laminé à froid à grains orientés avec un motif de stratification décalé pour augmenter la perméabilité magnétique et réduire les pertes à vide, des enroulements basse tension enroulés à partir de cuivre de haute pureté avec des chemins de refroidissement par conduits d"huile pour abaisser la température de fonctionnement et prolonger la durée de vie, et des enroulements haute tension conçus avec une distribution minutieuse du champ électrique et capacité de tenue aux chocs de foudre pour résister aux dommages causés par les surtensions. Les systèmes d"isolation construits autour de barrières en papier imprégnées d"huile et d"un alignement concentrique des bobines aident à maintenir la rigidité diélectrique et à maintenir l"unité à une température de fonctionnement sûre, même à pleine charge.
Ces choix de conception sont importants car un transformateur haute tension qui permet d"économiser quelques points de pourcentage sur les pertes à vide, ou qui refroidit de plusieurs degrés sous charge, peut se traduire par des coûts énergétiques considérablement inférieurs et une durée de vie plus longue – des facteurs qui méritent d"être aussi importants que le prix d"achat initial.
L’une des tendances technologiques les plus claires qui façonnent actuellement le marché des transformateurs haute tension est la numérisation. Les unités les plus récentes sont de plus en plus livrées avec des capteurs intégrés qui suivent en permanence la température, la charge, l"humidité et les vibrations, transmettant ces données aux plates-formes de surveillance qui signalent les problèmes en développement avant qu"ils ne provoquent une panne. Pour les propriétaires d’actifs confrontés à des délais de remplacement de plusieurs années, ce type de capacité de maintenance prédictive devient moins une fonctionnalité premium qu’une nécessité pratique, car elle permet de prolonger la durée de vie utile des équipements existants pendant que de nouvelles unités sont en commande.

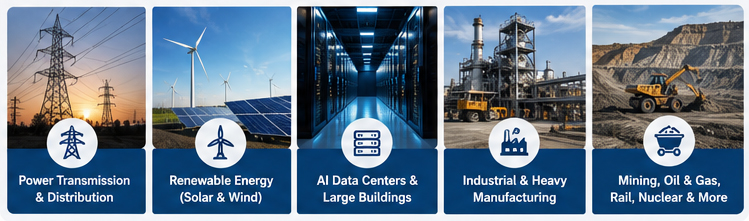

Les transformateurs haute tension sont utilisés partout où l"énergie électrique doit être déplacée, adaptée, isolée, mesurée ou contrôlée à des niveaux de tension élevés. Ils apparaissent dans les infrastructures électriques publiques, les réseaux industriels privés, les projets énergétiques, les systèmes de transport, les installations de recherche, les campus d’IA et de cloud computing et les grands sites commerciaux.
La conception exacte change d’un paramètre à l’autre. Une sous-station de service public peut nécessiter un transformateur conçu pour un service continu du réseau et une capacité de résistance aux pannes. Une usine de fabrication peut avoir besoin d"une unité adaptée aux moteurs, aux fours, aux entraînements ou aux lignes de traitement. Un laboratoire d"essais peut avoir besoin d"un transformateur capable de produire une haute tension contrôlée pour la validation des équipements.

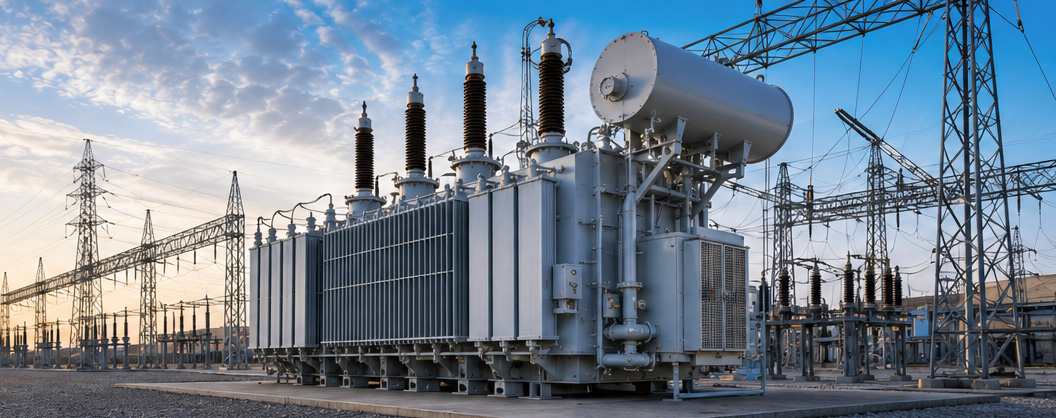

Dans les réseaux électriques, les transformateurs connectent les systèmes de production, de transport, de sous-transport et de distribution. Les transformateurs élévateurs augmentent la tension après la production, tandis que les transformateurs de sous-station la réduisent pour la distribution régionale. Cette approche à plusieurs niveaux aide les services publics à trouver un équilibre entre efficacité, sécurité et prestation pratique.
La fiabilité des transformateurs de puissance haute tension est particulièrement importante dans cet environnement, car les pannes peuvent affecter un grand nombre de clients ou de services critiques. Les unités connectées au réseau sont généralement sélectionnées en accordant une attention particulière à la croissance de la charge, à la coordination de la protection, à l"exposition environnementale et à l"accès à la maintenance.

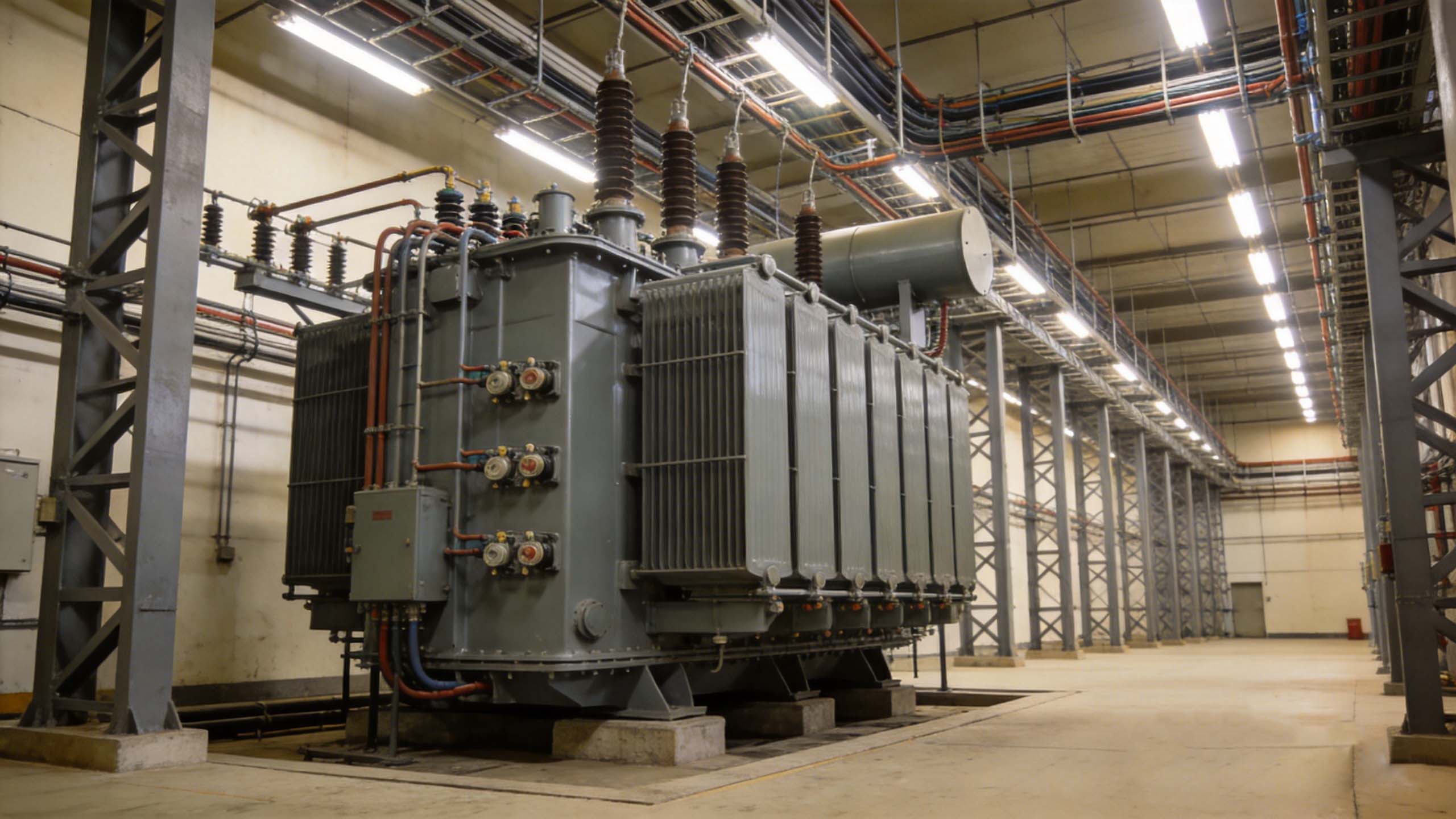

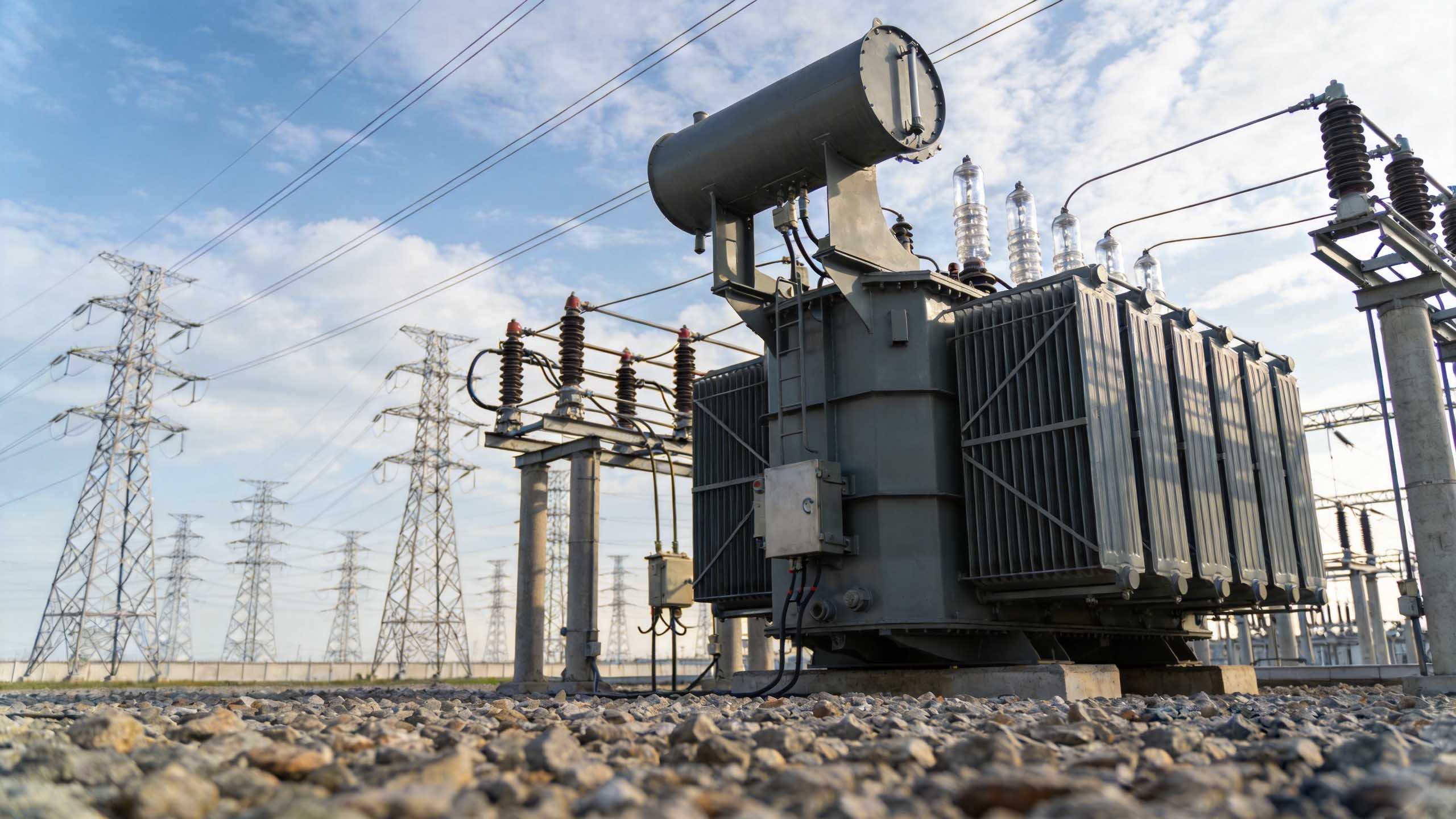

Les parcs solaires, les parcs éoliens, les systèmes de stockage par batterie et, de plus en plus, les campus de centres de données IA ont tous besoin de transformateurs pour connecter leur charge ou leur production au réseau. Dans ces applications, les transformateurs peuvent fonctionner avec des onduleurs, des réseaux de collecte, des appareillages de commutation et des systèmes de protection.
L'avantage pratique est la compatibilité. La production renouvelable, le stockage ou un campus informatique peuvent fonctionner à un niveau de tension, alors que le réseau en nécessite un autre. Les transformateurs rendent cette interconnexion possible tout en assurant une isolation sûre et un fonctionnement coordonné – c'est exactement pourquoi ce segment est actuellement au centre de la crise d'approvisionnement de l'industrie. Les fabricants desservant ce marché, y compris Pearl Electric , proposent des transformateurs haute tension immergés dans l'huile d'une capacité d'environ 500 kVA à 180 MVA, spécialement conçus pour l'interconnexion éolienne et solaire, utilisant un refroidissement ONAN/ONAF et une construction résistante à l'humidité pour résister aux sites exposés et aux intempéries, ainsi que des solutions de transformateurs dédiées pour les applications de centres de données, de chargeurs de véhicules électriques et de réseaux intelligents.
Les applications des transformateurs industriels comprennent les mines, le pétrole et le gaz, la transformation des métaux, les usines chimiques, les centres de données, le traitement de l"eau, les campus de fabrication et les grandes infrastructures de transport. Ces sites peuvent utiliser un service haute tension pour prendre en charge de gros moteurs, des systèmes de chauffage, des compresseurs, des entraînements, des équipements de traitement ou des réseaux de distribution internes.
Les environnements industriels peuvent être exigeants. Les charges peuvent fluctuer, des harmoniques peuvent être présentes, les températures ambiantes peuvent être élevées et les exigences de disponibilité peuvent être strictes. Pour cette raison, la sélection du transformateur doit tenir compte non seulement de la tension et de la capacité indiquées sur la plaque signalétique, mais également du cycle de service, des conditions d"installation, de la stratégie de protection et de la planification de la maintenance. Les sites dangereux tels que les plates-formes offshore et les centrales électriques au gaz ajoutent une autre couche d"exigences, et les fabricants ont répondu avec des réservoirs étanches aux fuites d"huile, une isolation ignifuge, des dispositifs de décompression et des évents d"explosion spécialement conçus pour les opérations pétrolières et gazières.
Deux niches exigeantes méritent leur propre mention. Les systèmes ferroviaires et de métro électrifiés s"appuient sur des transformateurs de traction pour convertir l"énergie du réseau en profils de tension et de fréquence spécifiques dont les trains ont besoin – une application spécialisée qui a attiré l"attention des opérateurs de transport en commun ; Pearl Electric, par exemple, a fait l"objet d"un audit de fournisseur de la société MTR de Hong Kong portant sur ses lignes de transformateurs de traction et de redresseurs de traction. Les centrales nucléaires se situent à l"extrémité opposée du spectre des risques, où l"isolation des transformateurs, la sécurité incendie et la résilience sismique sont confrontées aux exigences les plus strictes de l"industrie, exigeant généralement des matériaux d"isolation de classe A, une étanchéité renforcée et des essais de type indépendants conformément à la norme CEI 60076 et aux directives de sécurité de l"AIEA.
Certains transformateurs haute tension sont conçus pour tester les câbles, les appareillages de commutation, les systèmes d"isolation, les traversées, les moteurs et autres produits électriques. Ces unités ne peuvent pas fonctionner comme des transformateurs de réseau. Au lieu de cela, ils peuvent fournir une tension contrôlée pour des tests de courte durée ou des formes d"onde spécialisées en fonction de l"application.
Les transformateurs spécialisés peuvent également prendre en charge les systèmes médicaux, scientifiques, de transport et de défense. Dans ces contextes, la précision, les performances d’isolation et les contrôles de sécurité comptent souvent autant que la capacité électrique.
Les avantages des transformateurs haute tension vont au-delà du simple changement de tension. Ils améliorent l"efficacité, permettent l"architecture du réseau, protègent les équipements et prennent en charge une conception électrique plus sûre lorsqu"ils sont correctement spécifiés et entretenus.
Les avantages importants incluent :
● Transfert de puissance efficace : une tension plus élevée permet un courant plus faible pour le même niveau de puissance, réduisant ainsi la perte d'énergie sous forme de chaleur dans les conducteurs.
● Compatibilité du système : les transformateurs connectent des équipements et des réseaux qui fonctionnent à différents niveaux de tension.
● Distribution d'énergie améliorée : les installations peuvent fournir un service à haute tension et distribuer l'énergie en interne de manière structurée.
● Isolation électrique : de nombreux transformateurs conçoivent des circuits séparés, ce qui facilite la gestion des risques de sécurité et de certaines conditions de panne.
● Contrôle de la tension : les changeurs de prises et les choix de conception du système aident à maintenir la tension dans des plages de fonctionnement acceptables.
● Prise en charge de charges importantes : les systèmes industriels et les campus de centres de données peuvent faire fonctionner des équipements qui ne seraient pas pratiques avec un seul service à basse tension.
● Résilience opérationnelle : des transformateurs correctement sélectionnés aident à stabiliser le flux d'énergie et à prendre en charge une protection coordonnée.
Ces avantages dépendent d’une ingénierie correcte. Un transformateur mal adapté à sa charge ou à son environnement peut surchauffer, subir des contraintes d"isolation, créer des déclenchements intempestifs ou nécessiter plus d"entretien que prévu.

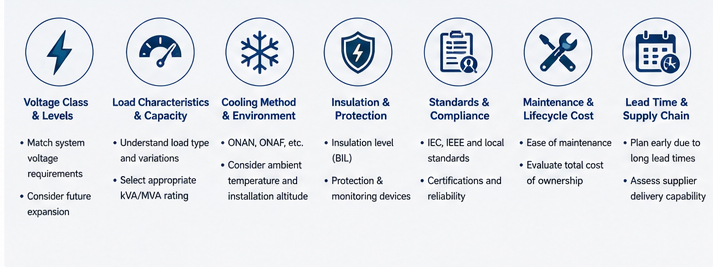

Choisir le bon transformateur haute tension commence par définir le service électrique, l"environnement physique, les besoins de sécurité et les attentes d"exploitation à long terme. Le meilleur choix n’est pas simplement la plus grande unité disponible ou le coût initial le plus bas ; c"est le transformateur qui s"adapte au système de manière fiable dans les conditions de service prévues – et, sur le marché actuel, qui peut réellement être livré dans un délai raisonnable.
Un processus de sélection pratique devrait prendre en compte :
1. Exigences de tension : identifiez les niveaux de tension primaire et secondaire, la classe d'isolation, la méthode de mise à la terre et la configuration du système.
2. Profil de charge : examinez la charge continue, la demande de pointe, le démarrage du moteur, le service cyclique et la croissance future attendue.
3. Capacité et performances thermiques : choisissez une méthode de classification et de refroidissement capable de gérer les conditions de fonctionnement réelles sans augmentation excessive de la température.
4. Emplacement d'installation : Tenez compte de l'emplacement intérieur ou extérieur, de l'altitude, de la température ambiante, de la ventilation, des besoins sismiques, de l'exposition à la corrosion et de l'espace disponible.
5. Type d'isolation et de refroidissement : comparez les options de type sec et remplies de liquide en fonction des contraintes de sécurité, de maintenance, d'encombrement, d'efficacité et d'environnement. Un nombre croissant d'acheteurs envisagent également de nouveaux fluides isolants biodégradables et des conceptions à noyau amorphe, que les fabricants présentent comme des alternatives à moindre perte et à moindre impact environnemental par rapport aux matériaux conventionnels.
6. Protection et surveillance : Coordonnez les fusibles, les disjoncteurs, les relais, les capteurs de température, les dispositifs de pression et les alarmes avec le système électrique plus large.
7. Normes et conformité : faites correspondre les codes applicables, les exigences des services publics, les spécifications du site et les pratiques de l'industrie.
8. Accès pour la maintenance : assurez-vous que les techniciens peuvent inspecter, tester, ventiler, échantillonner, réparer ou remplacer les composants selon les besoins.
9. Valeur du cycle de vie : Tenez compte de la fiabilité, des pertes, de la facilité d'entretien, du risque d'indisponibilité et des exigences opérationnelles attendues, et pas seulement du prix d'achat.
10. Calendrier d'approvisionnement : tenez compte des délais de fabrication actuels, qui peuvent durer plusieurs années pour les grandes unités, et intégrez les calendriers de commande dans la planification du projet dès le premier jour plutôt que de traiter l'équipement comme un achat tardif.
Pour les applications de transformateurs industriels, le profil de charge mérite une attention particulière. Une installation équipée de gros moteurs, d"entraînements à fréquence variable, d"équipements de soudage ou de charges de processus peut créer des contraintes électriques qui ne sont pas évidentes à partir des seuls chiffres de capacité de base. Une coordination précoce entre les équipes d"ingénierie, d"exploitation, d"approvisionnement et de maintenance permet d"éviter des décalages coûteux et des surprises de planification.
Compte tenu des délais de livraison pluriannuels, la relation avec le fabricant compte presque autant que la spécification technique. Un fournisseur qualifié doit être en mesure de démontrer sa conformité à la norme CEI 60076 et, selon le marché de destination, aux normes telles que ANSI/IEEE C57, BS, NEMA ou aux exigences régionales d"éco-conception. Les systèmes qualité tels que les certifications ISO 9001 et ISO 14001, l"inspection documentée des matières entrantes et les tests d"acceptation en usine (FAT) observés par l"acheteur ou un tiers constituent des attentes de base raisonnables plutôt que des extras.
Les antécédents et la couverture des classes de tension méritent également d’être vérifiés directement. Pearl Electric, par exemple, fabrique des transformateurs de puissance depuis 1958 et produit actuellement des unités haute tension immergées dans l"huile allant d"environ 66 kV à 230 kV et 10 MVA à 200 MVA, avec les certifications CE, UL, TUV et ASTA, des groupes vectoriels configurables et des accessoires en option tels que des changeurs de prises en charge, des thermomètres à enroulement et à huile, des relais de gaz et des soupapes de surpression. Les acheteurs évaluant un fabricant doivent demander des preuves d"une expérience de projet similaire dans leur propre secteur (utilitaire, renouvelable, industriel, ferroviaire ou centre de données), car les exigences de conception diffèrent considérablement entre eux.
Les équipements haute tension nécessitent des pratiques de sécurité rigoureuses, car les pièces sous tension peuvent présenter des chocs, des arcs électriques, des incendies et des risques mécaniques. Les transformateurs stockent également de l"énergie thermique, peuvent contenir un liquide isolant et peuvent être connectés à des systèmes présentant un courant de défaut important. Un travail sécuritaire dépend d’une conception, de procédures, d’un étiquetage, d’une formation et de dispositifs de protection appropriés.
Les pratiques de sécurité importantes comprennent :
● Tenir le personnel non qualifié à l"écart des enceintes, des cours, des chambres fortes et des terminaux des transformateurs.
● Utiliser les procédures de verrouillage et d"étiquetage avant l"inspection ou la maintenance.
● Vérifier l"absence de tension avec l"équipement et les procédures appropriés.
● Maintenir les dégagements requis autour des composants sous tension et ventilés.
● Gardez les systèmes de mise à la terre et de liaison intacts et correctement inspectés.
● Utiliser des relais de protection, des fusibles, des disjoncteurs et des alarmes adaptés à l"application.
● Surveillez les signes de surchauffe, de fuites, de bruit inhabituel, de bagues endommagées, de corrosion ou de problèmes d"isolation.
● Suivez les règles du site, les codes électriques, les conseils du fabricant et les recommandations d"ingénieurs qualifiés.
La sécurité doit être intégrée dès le début à l’installation. Une bonne clôture, des panneaux d"avertissement, des dégagements de travail, une protection contre les incendies, un confinement des déversements si nécessaire et des moyens de déconnexion accessibles contribuent tous à une exploitation plus sûre. Les équipes de maintenance doivent également disposer d"une documentation claire afin de comprendre les caractéristiques nominales, les connexions, les paramètres de protection et les procédures d"urgence.
La fiabilité dépend de la charge électrique, des conditions thermiques, des conditions d"isolation, des contraintes mécaniques et de l"exposition environnementale. Un transformateur peut être bien conçu et néanmoins fonctionner mal s"il est surchargé, mal ventilé, contaminé ou soumis à des défauts répétés.
La chaleur est l’un des facteurs les plus importants pendant la durée de vie d’un transformateur. À mesure que les températures de fonctionnement augmentent, les matériaux isolants vieillissent généralement plus rapidement. Un refroidissement approprié, une gestion de la charge et une surveillance de la température aident à protéger le transformateur des contraintes évitables.
Un flux d"air bloqué, des ventilateurs défectueux, de faibles niveaux de liquide, des radiateurs sales ou des circuits surchargés peuvent tous contribuer à une surchauffe. Les opérateurs devraient traiter les tendances anormales de température comme des avertissements précoces plutôt que d"attendre une panne. Et étant donné les délais de remplacement actuels, il est plus que jamais important d"éviter une panne prématurée.
L"humidité et la contamination peuvent affaiblir les performances de l"isolation. Les transformateurs extérieurs peuvent être confrontés à la pluie, à la poussière, au sel, aux produits chimiques, à la faune et aux variations de température. Les transformateurs intérieurs peuvent être confrontés à une mauvaise ventilation, à une accumulation de poussière ou à un accès restreint.
L"enceinte, le type d"isolation, le système d"étanchéité et le plan de maintenance doivent correspondre à l"environnement. Dans des environnements industriels difficiles, la résistance à la corrosion et une inspection régulière peuvent être tout aussi importantes que la puissance électrique.
Les courts-circuits, les événements de commutation, la foudre, les harmoniques et les surtensions peuvent stresser les enroulements et l"isolation du transformateur. Les équipements de protection permettent de limiter les dégâts, mais la protection doit être correctement coordonnée. Les parafoudres, les relais, les disjoncteurs et les systèmes de mise à la terre jouent tous un rôle dans la réduction des risques.
Un transformateur qui a subi un défaut majeur doit être évalué avant d"être remis en service normal. Même s"il semble fonctionnel, un mouvement mécanique interne ou des dommages à l"isolation peuvent s"être produits.
Un programme de maintenance des transformateurs doit être basé sur le type de transformateur, la classe de tension, le service, l"environnement et la criticité. L’objectif est de détecter rapidement les problèmes émergents, de préserver la santé de l’isolation et d’éviter les pannes imprévues – un objectif qui compte encore plus maintenant qu’une unité en panne peut prendre des années à remplacer.
Une liste de contrôle d’inspection utile peut inclure :
● Examinez l"historique de charge, de température et d"alarme pour déceler des tendances inhabituelles.
● Inspectez les traversées, les bornes, les conducteurs de terre et les connexions visibles.
● Vérifiez s"il y a des fuites, de la corrosion, de la peinture endommagée, du matériel desserré ou des problèmes de boîtier.
● Vérifiez que les ventilateurs de refroidissement, les pompes, les radiateurs, les bouches d"aération et les filtres sont propres et opérationnels.
● Écoutez les bourdonnements, cliquetis ou vibrations inhabituels.
● Vérifier que les dispositifs de protection et les équipements de surveillance sont fonctionnels.
● Pour les unités remplies de liquide, effectuez les tests de fluide appropriés comme requis par le plan de maintenance.
● Pour les unités de type sec, inspectez l"accumulation de poussière, une ventilation bloquée, une décoloration ou des dommages à l"isolation.
● Conservez des enregistrements des résultats des tests, des actions de maintenance, des modifications de chargement et des réparations.
La documentation est importante car les problèmes de transformateur se développent souvent progressivement. Une seule lecture de température ou une seule note d’inspection ne dit peut-être pas grand-chose, mais les tendances au fil du temps peuvent révéler une détérioration. De bons dossiers aident également les ingénieurs à prendre de meilleures décisions concernant le chargement, la remise à neuf, le remplacement ou la planification des équipements de rechange.
De nombreux problèmes de transformateur commencent lors des spécifications, de l’installation ou au début de l’exploitation. Éviter les erreurs courantes peut améliorer la sécurité, les performances et la valeur du cycle de vie.
Surveillez ces problèmes :
● Choisir la capacité sans étudier la charge : la capacité nominale doit être adaptée au comportement de fonctionnement réel, et non à une simple estimation.
● Ignorer la croissance future : un transformateur qui répond à peine à la demande actuelle peut devenir un goulot d'étranglement à mesure que des équipements sont ajoutés – un risque qui est amplifié lorsque les délais de remplacement s'étendent sur plusieurs années.
● Sous-estimation de l'environnement : la chaleur, la poussière, l'humidité, les produits chimiques et un flux d'air restreint peuvent réduire la durée de vie.
● Traiter la protection après coup : les dispositifs de protection doivent être coordonnés avec les caractéristiques du transformateur et les niveaux de défaut du système.
● Mauvais dégagements d'installation : les transformateurs ont besoin d'espace pour le refroidissement, l'inspection, le travail en toute sécurité et l'accès d'urgence.
● Ignorer les tests de base : les données de test initiales fournissent aux équipes de maintenance un point de référence pour les comparaisons futures.
● Négliger la formation des opérateurs : le personnel doit savoir à quoi ressemble, sonne et sent le fonctionnement normal afin de pouvoir repérer les signes avant-coureurs.
● Commander trop tard : sur un marché où les grandes unités peuvent mettre des années à arriver, attendre que la construction soit en cours pour passer une commande est l'une des erreurs les plus coûteuses qu'une équipe de projet puisse commettre.
Ces erreurs peuvent être évitées grâce à une planification minutieuse. Les meilleurs résultats surviennent généralement lorsque les décisions concernant les transformateurs sont prises dans le cadre de la conception complète du système électrique et du calendrier d’approvisionnement, plutôt que dans le cadre d’un achat autonome à un stade avancé.
Il n"existe pas de limite mondiale unique, mais en pratique, le terme couvre généralement les unités fonctionnant d"environ 66 kV jusqu"à 230 kV ou plus du côté primaire, avec des capacités allant d"environ 10 MVA pour les petites sous-stations à 200 MVA ou plus pour les grands réseaux et les transformateurs industriels. En dessous de cette plage, les équipements sont généralement classés comme transformateurs de distribution moyenne tension ou comme transformateurs montés sur socle.
Un programme typique comprend des inspections visuelles et thermiques de routine mensuelles à trimestrielles, des tests de qualité de l"huile et d"analyse des gaz dissous (DGA) tous les un à trois ans en fonction de l"âge et de la criticité, ainsi qu"un ensemble complet de tests électriques (résistance d"isolation, facteur de puissance/delta tan, rapport de spire et résistance d"enroulement) tous les trois à cinq ans ou après tout événement de panne majeur. Le DGA est particulièrement utile car il peut signaler une panne d’isolation ou une surchauffe à l’intérieur du réservoir bien avant que le problème ne devienne visible de l’extérieur, donnant ainsi aux propriétaires d’actifs le temps de planifier une réparation ou un remplacement plutôt que de faire face à une panne imprévue.
Un transformateur élévateur augmente la tension et est généralement installé à proximité d"une source de production (une centrale électrique, un parc éolien ou un parc solaire) afin que l"électricité puisse circuler efficacement sur de longues distances de transmission. Un transformateur abaisseur fait le contraire, réduisant la tension de transmission élevée à un niveau que les sous-stations, les usines ou les bâtiments peuvent réellement utiliser. De nombreux projets, y compris les interconnexions d’énergies renouvelables, nécessitent les deux étapes à différents points du système.
Au minimum, la conception du transformateur doit être conforme à la norme CEI 60076, la norme internationale de base pour les transformateurs de puissance, ainsi qu"à toute exigence régionale supplémentaire telle que ANSI/IEEE C57 en Amérique du Nord ou les normes BS et NEMA ailleurs. Du côté du fabricant, les certifications de qualité et de gestion environnementale ISO 9001 et ISO 14001, ainsi que les certifications de produits telles que CE, UL, TUV ou ASTA, et un processus de test d"acceptation en usine documenté, sont des indicateurs raisonnables qu"un fournisseur peut fournir une qualité constante et vérifiable sur un projet pluriannuel.
Un transformateur haute tension n"est pas un composant jetable. Il s’agit d’une infrastructure électrique à long terme qui affecte l’efficacité énergétique, la disponibilité, la sécurité et les options d’expansion. Qu"il s"agisse d"une sous-station de service public, d"un projet d"énergie renouvelable, d"une installation industrielle, d"un centre de données d"IA ou d"une installation de test, sa valeur dépend de l"adéquation de la conception à l"application et de son entretien tout au long de sa durée de vie.
Comprendre les principaux types de transformateurs électriques, les exigences des équipements haute tension, les réalités des applications de transformateurs industriels et les pressions d"approvisionnement qui remodèlent actuellement le marché aide les équipes à prendre de meilleures décisions. Le bon transformateur, commandé tôt auprès d"un fabricant ayant un historique vérifiable et bien entretenu, permet un flux d"énergie efficace, un fonctionnement plus sûr et des performances fiables dans les systèmes où la fiabilité électrique est essentielle.
