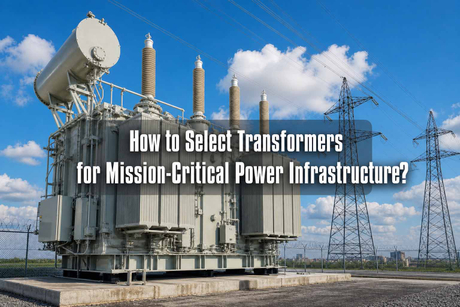

Comment sélectionner des transformateurs pour les infrastructures électriques critiques ?

Pourquoi les infrastructures électriques critiques ont-elles des exigences extrêmement élevées en matière de transformateurs ?

Dans les infrastructures critiques telles que les centres de données, les hôpitaux, les salles blanches de semi-conducteurs et les usines de fabrication automatisées, la continuité et la stabilité de l’alimentation électrique sont des bouées de sauvetage pour les opérations commerciales. Même quelques millisecondes d"interruption de courant ou de chute de tension peuvent provoquer une indisponibilité du serveur principal, des interruptions pour les secours médicaux ou des dommages à la chaîne de production, entraînant des pertes économiques et des risques de sécurité incommensurables.

En tant que plaque tournante énergétique entre le réseau/les générateurs et les charges principales, les performances d"un transformateur déterminent directement la fiabilité de l"ensemble de la topologie de distribution. Face à des exigences complexes et diverses en matière d"alimentation électrique, les équipes d"approvisionnement et le personnel d"ingénierie doivent évaluer systématiquement plusieurs dimensions, telles que les caractéristiques de charge, l"architecture de redondance, les méthodes de refroidissement, les normes d"efficacité énergétique et les certifications faisant autorité, plutôt que de se concentrer uniquement sur la capacité.

Cet article décrit les principaux critères de sélection des transformateurs dans les environnements critiques et présente des solutions certifiées de pointe.

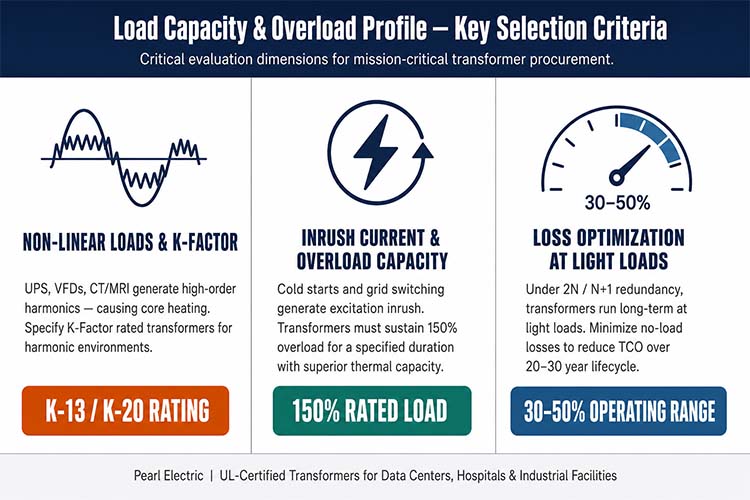

1. Capacité de charge et profil de surcharge

Dans les infrastructures critiques, les charges supportées par les transformateurs sont très différentes des charges industrielles traditionnelles :

• Charges non linéaires et facteur K : les alimentations des serveurs (UPS) dans les centres de données, les entraînements à fréquence variable (VFD) et les grands équipements d"imagerie (CT, IRM) dans les hôpitaux génèrent des niveaux élevés d"harmoniques d"ordre élevé. Les courants harmoniques provoquent un échauffement important dans les noyaux et les enroulements des transformateurs, réduisant considérablement l"efficacité. Des transformateurs dédiés avec un facteur K (par exemple, K-13, K-20) doivent être sélectionnés pour garantir un fonctionnement stable à long terme dans des environnements harmoniques sans réduire la durée de vie.

• Courant d"appel et capacité de surcharge : des courants d"appel d"excitation importants se produisent lors de la commutation du réseau ou des démarrages à froid. Les transformateurs doivent posséder une capacité thermique supérieure et des capacités de surcharge à court terme (par exemple, maintenir une alimentation électrique stable sous une charge nominale de 150 % pendant une durée spécifiée).

• Optimisation des pertes à charges légères : dans les architectures de redondance 2N ou N+1, les transformateurs fonctionnent à long terme dans la plage de charges légères de 30 à 50 %. Par conséquent, une attention particulière doit être portée aux pertes à vide ; un rendement élevé à des charges légères réduit considérablement les coûts d"exploitation.

2. Redondance et haute disponibilité

Pour garantir l"absence de temps d"arrêt, les installations critiques adoptent généralement des architectures de redondance de niveau III/IV (telles que les topologies N+1 ou 2N). Les transformateurs eux-mêmes doivent également présenter des conceptions à haute disponibilité :

• Résistance aux courts-circuits : les transformateurs doivent passer des tests rigoureux de court-circuit soudain pour garantir l"intégrité structurelle en cas de panne du système.

• Interfaces de surveillance en ligne (PD et surveillance thermique) : des interfaces réservées pour la décharge partielle (PD) et la surveillance de la température facilitent un fonctionnement intelligent et des alertes précoces de panne.

• Refroidissement redondant : les boîtiers de commande de commutateur de transfert automatique à double alimentation pour les ventilateurs de refroidissement éliminent les points de défaillance uniques (SPOF) dans le système de refroidissement.

(Remarque : les valeurs indiquées sont des critères typiques recommandés par l"industrie pour les applications critiques. Les performances exactes en matière de surcharge et de facteur K doivent être vérifiées à l"aide des fiches techniques du fabricant et varient entre les transformateurs secs et remplis de liquide.)

3. Méthodes de refroidissement : type sec ou rempli de liquide

La sélection de transformateurs de type sec par rapport aux transformateurs à liquide dépend principalement de l'emplacement d'installation, des exigences de sécurité incendie et de l'échelle de capacité :

4. Efficacité énergétique et normes (optimisation du TCO)

Dans le coût total de possession (TCO) d"un transformateur, les coûts d"achat initiaux ne représentent qu"environ 5 à 10 %, tandis que les pertes électriques pendant le fonctionnement constituent la grande majorité.

Les achats doivent être strictement conformes aux normes internationales avancées d’efficacité :

• DOE 2016 (US Department of Energy Standard) : impose des normes d"efficacité minimales élevées pour les transformateurs de type sec et de distribution.

• EU Tier 2 (directive européenne sur l"éco-conception) : limite strictement les pertes à vide et en charge dans les transformateurs.

Même si les transformateurs à haut rendement nécessitent un investissement initial légèrement plus élevé, les économies d"électricité sur un cycle de vie opérationnel de 20 à 30 ans multiplieront la prime payée.

5. Certifications faisant autorité : pourquoi UL et IEEE sont essentiels

Pour les secteurs à haut risque tels que les soins médicaux et les centres de données, une certification de produit faisant autorité constitue un seuil absolu en matière de conformité et de sécurité de l"ingénierie :

• Certification UL : la référence en matière de sécurité électrique et de protection incendie en Amérique du Nord et dans le monde. La certification UL indique que le système d"isolation du transformateur (par exemple, classe 220°C/classe H), les limites d"échauffement et le caractère ignifuge du matériau ont passé avec succès des tests tiers extrêmes.

• Normes IEEE : définissez des critères de test pour les transformateurs dans des conditions sismiques, à haute altitude et dans des conditions de surcharge particulières.

Meilleure pratique du secteur : solution Pearl Electric

En tant que partenaire mondial de confiance pour les installations électriques critiques, Pearl Electric fabrique une série complète de transformateurs de type sec et remplis de liquide certifiés UL, adaptés aux environnements à haute disponibilité :

• Transformateurs de type sec en résine coulée certifiés UL : utilisent des systèmes d"isolation haute température de classe H / 220 °C, offrant une résistance exceptionnelle aux courts-circuits et une décharge partielle extrêmement faible (<5 pC) - le choix idéal pour la distribution d"énergie intérieure dans les centres de données et les hôpitaux.

• Transformateurs remplis de liquide respectueux de l"environnement certifiés UL : l"ester naturel à point d"éclair élevé (huile végétale) en option améliore considérablement les niveaux de sécurité incendie tout en respectant les normes strictes de haute efficacité du DOE.

• Capacité de personnalisation élevée : ingénierie sur mesure pour les topologies N+1/2N, contraintes d"encombrement spéciales et exigences d"atténuation des harmoniques (facteur K), répondant aux normes de construction de centres de données Tier III/Tier IV.

La sélection de transformateurs pour les infrastructures critiques telles que les centres de données et les hôpitaux nécessite une évaluation complète sur cinq dimensions : caractéristiques de capacité/charge, conception de redondance, systèmes de refroidissement, normes d"efficacité énergétique et certifications de sécurité. Le choix d"un fabricant expérimenté doté des certifications UL/IEEE et de capacités de personnalisation approfondies élimine les risques liés à la sécurité électrique à la source tout en améliorant l"efficacité énergétique globale du système.

Vous planifiez votre prochain projet d"alimentation en énergie de centre de données ou d"hôpital ?

Contactez les experts techniques de Pearl Electric dès aujourd'hui pour obtenir des conseils personnalisés en matière de sélection de transformateurs et une assistance technique pour protéger vos opérations critiques.
