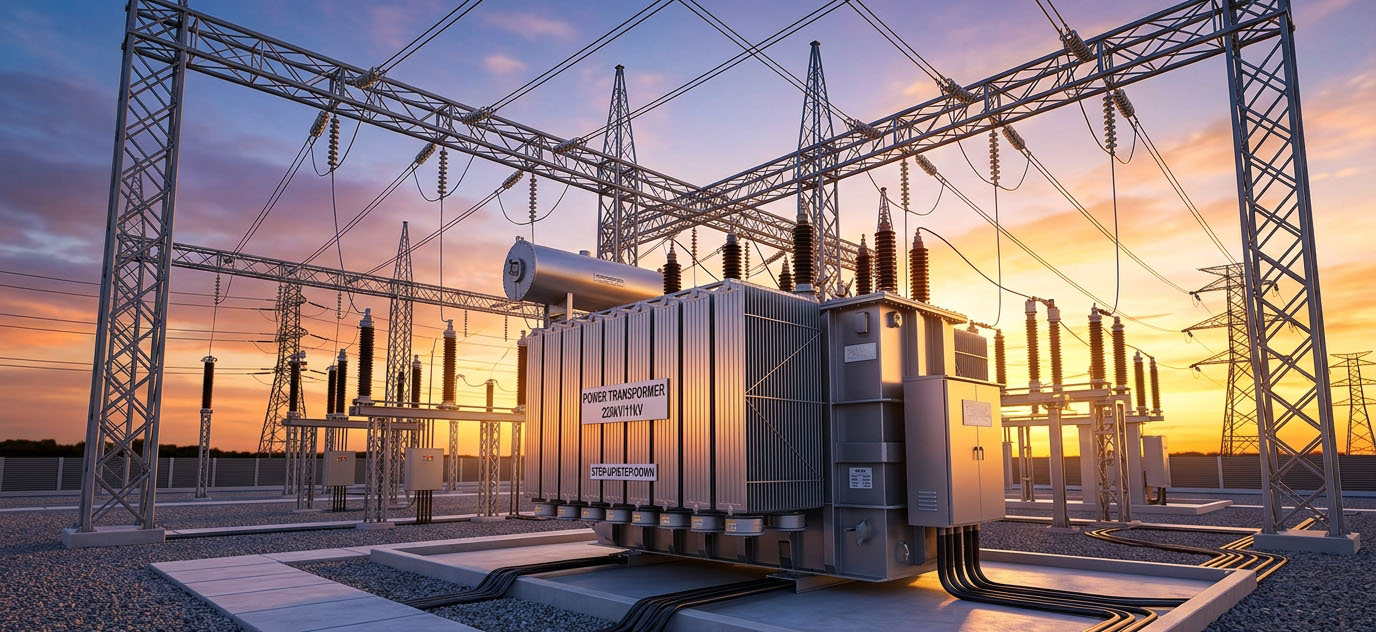

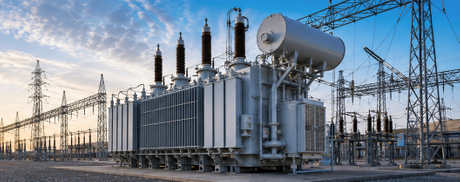

Les transformateurs élévateurs et abaisseurs sont l"épine dorsale de chaque système électrique : ils augmentent silencieusement la tension pour la transmission longue distance ou l"abaissent à des niveaux sûrs pour les maisons, les usines et les centres de données. Mais même un transformateur bien construit peut tomber en panne prématurément, surchauffer ou créer des risques pour la sécurité s"il est mal utilisé, mal installé ou mal entretenu.

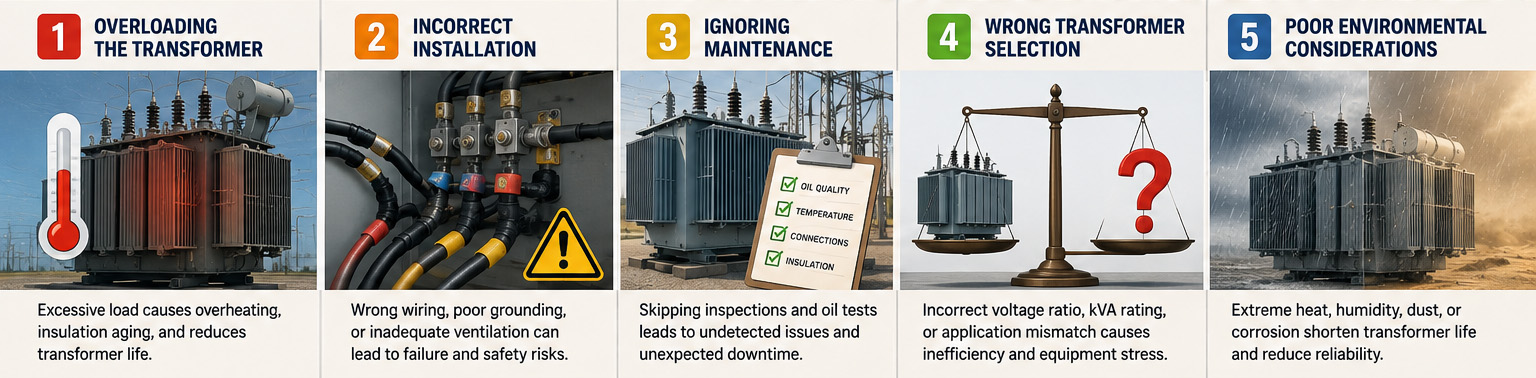

Ce guide présente les 5 erreurs les plus courantes commises par les ingénieurs, les entrepreneurs et les gestionnaires d'installations avec les transformateurs élévateurs/abaisseurs, et comment les éviter – en référence aux normes CEI 60076 et ANSI/IEEE C57 qui régissent la conception et les tests des transformateurs.
Les deux sont des dispositifs de transformation de tension basés sur l"induction électromagnétique, mais ils remplissent des rôles opposés :
Transformateur élévateur : augmente la tension de l'enroulement primaire à l'enroulement secondaire (plus de spires secondaires que primaires). Utilisé dans les centrales électriques pour augmenter la tension, par exemple de 11 kV à 220 kV, pour une transmission longue distance efficace avec une perte de ligne minimale.
Transformateur abaisseur : diminue la tension de l'enroulement primaire à l'enroulement secondaire (moins de spires secondaires que le primaire). Utilisé dans les sous-stations et à proximité des utilisateurs finaux pour ramener la tension de transmission à un niveau sûr et utilisable, tel que 400 V ou 230 V.
La relation est régie par la formule du rapport de rotation : Vs / Vp = Ns / Np
Où Vp/Vs sont la tension primaire/secondaire et Np/Ns sont les spires de l"enroulement primaire/secondaire. La plupart des erreurs ci-dessous commencent par obtenir ce rapport - et la sélection du transformateur construite autour de lui -.
Si vous spécifiez un équipement pour un nouveau projet, les gammes de transformateurs de distribution et de transformateurs de type sec de Pearl Electric sont conçues et testées conformément aux normes CEI/ANSI, ce qui permet d'éliminer plusieurs de ces erreurs au stade de la conception.
La surcharge est la cause la plus courante de défaillance prématurée d’un transformateur. Chaque transformateur a une capacité nominale kVA/MVA basée sur sa conception de refroidissement (ONAN, ONAF, OFAF, etc.) ; pousser la charge au-delà de cette valeur nominale accélère le vieillissement de l’isolation et peut déclencher un emballement thermique.
Chaleur excessive : température de l'huile supérieure ou du bobinage constamment supérieure aux limites nominales (selon la norme CEI 60076-2, généralement classe d'augmentation de 55 °C/65 °C).
Bruit anormal : bourdonnement ou bourdonnement plus fort que la normale, souvent dû à une saturation du noyau ou à des enroulements desserrés sous contrainte.
Déclenchements fréquents : Relais de protection ou fusibles s'activant de manière répétée sous charge.
Dimensionnez le transformateur en fonction de la croissance future de la charge (généralement une marge de 20 à 25 %), et pas seulement de la demande actuelle.
Installez une surveillance de charge ou un système de surveillance de transformateur pour suivre les tendances de charge en temps réel.
Planifiez des audits de charge périodiques, en particulier après l"ajout de nouveaux équipements, de chargeurs de véhicules électriques ou l"agrandissement d"installations.
Pour les charges qui fluctuent considérablement, comme les stations de recharge pour véhicules électriques ou les sites d'énergie renouvelable, il vaut la peine de consulter les conseils de Pearl Electric sur la sélection des transformateurs pour les infrastructures électriques critiques et à haute variabilité , qui couvrent plus en détail la redondance et la planification de la capacité de charge.
Un transformateur correctement dimensionné mais mal installé peut tomber en panne aussi rapidement qu"un transformateur sous-dimensionné. Les erreurs d’installation passent souvent inaperçues jusqu’à ce que le premier défaut survienne.
Connexions de câblage desserrées ou incorrectes , entraînant des arcs électriques, des points chauds et un déséquilibre de tension.
Mise à la terre mauvaise ou manquante : un risque grave pour la sécurité qui affecte également la coordination des relais de protection.
Ventilation ou dégagement inadéquat – restreint le refroidissement naturel ou forcé, augmentant ainsi la température de fonctionnement.
Mauvais groupe de vecteurs ou séquencement de phases – critique lors de la mise en parallèle de transformateurs ou de la connexion à l’infrastructure de réseau existante.
L"installation doit toujours être effectuée par des électriciens qualifiés suivant le schéma de connexion du fabricant et les codes électriques locaux (par exemple, NEC, IEC 60364).
Vérifiez la résistance de mise à la terre avec un testeur de terre approprié avant la mise sous tension.
Maintenez les dégagements spécifiés par le fabricant pour la circulation de l"air, en particulier pour les unités immergées dans l"huile avec des rangées de radiateurs.

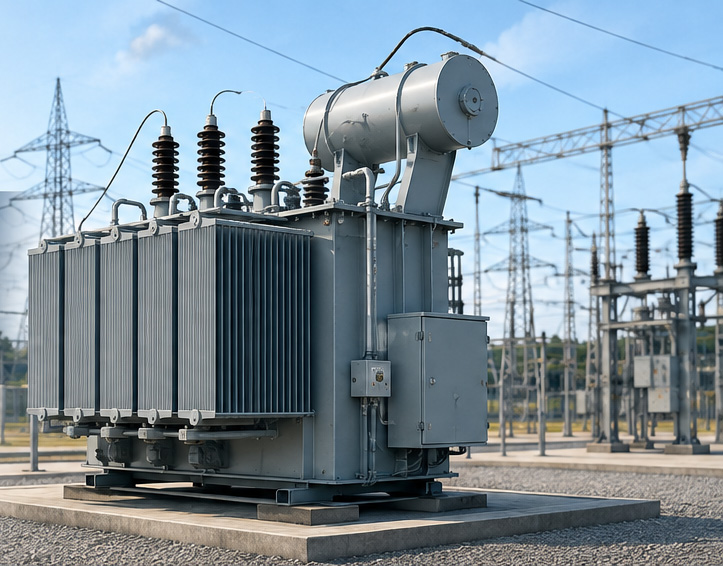

Les transformateurs sont conçus pour fonctionner pendant des décennies – les transformateurs de puissance immergés dans l"huile de Pearl Electric, par exemple, sont conçus pour une durée de vie de plus de 30 ans – mais uniquement avec un programme de maintenance cohérent. Ignorer la maintenance est l’un des moyens les plus rapides de raccourcir cette durée de vie.
Tests d'huile isolante : analyse de la rigidité diélectrique, de la teneur en humidité et des gaz dissous (DGA) au moins une fois par an pour les unités immergées dans l'huile. La DGA peut détecter les défauts en développement (arcs, surchauffe, décharge partielle) des mois avant la panne.
Test de résistance d'isolation (megger) : confirme que l'isolation du bobinage ne s'est pas dégradée à cause de la pénétration d'humidité ou du vieillissement thermique.
Inspection des fuites d’huile et des joints : Même les petites fuites réduisent l’efficacité du refroidissement et exposent l’isolation à l’humidité.
Nettoyage des bouches d'aération, des radiateurs et des ventilateurs de refroidissement : L'accumulation de poussière et de débris réduit la dissipation de la chaleur.
Inspection du changeur de prises : Pour les unités équipées de changeurs de prises en charge (OLTC), l'usure des contacts et l'état du compartiment d'huile doivent être vérifiés selon l'intervalle de maintenance du fabricant.
Conséquences de la négligence Rigidité diélectrique réduite, vieillissement accéléré de l'isolation, pannes imprévues et, dans le pire des cas, panne catastrophique nécessitant le remplacement complet du transformateur au lieu d'une réparation à faible coût. Pearl Electric a également publié des conseils détaillés sur la gestion du vieillissement de l'huile isolante dans les transformateurs soumis à des charges fluctuantes d'énergies renouvelables , qui constituent une référence utile en particulier pour les sites éoliens et solaires.
Tous les transformateurs ne sont pas interchangeables, même dans la catégorie « monter/abaisser ». Choisir uniquement en fonction du prix ou de la disponibilité, sans correspondre à l"application, est une erreur fréquente et coûteuse.
Taper | Rôle principal | Cas d"utilisation typique |
|---|---|---|
Transformateur élévateur | Augmente la tension | Centrales électriques, réseau d’énergies renouvelables |
Transformateur abaisseur | Diminue la tension | Sous-stations, distribution aux utilisateurs finaux |
Transformateur d"isolement | Même tension, enroulements isolés électriquement | Équipements sensibles, sécurité médicale/laboratoire |
Transformateur de type sec | Refroidi par air/résine, sans huile | Intérieur, centres de données, sites sensibles au feu |
Transformateur à l"huile | Refroidi à l"huile et isolé | Sous-stations extérieures de grande capacité |
Capacité de charge (kVA/MVA) et croissance attendue
Environnement d"installation intérieur ou extérieur
Exigences du code d"incendie et de sécurité (le type sec est souvent obligatoire à l"intérieur)
Classe d"efficacité et exigences à vide/perte de charge (pertinents pour les calculs du coût énergétique et, sur certains marchés, la conformité DOE/Ecodesign)

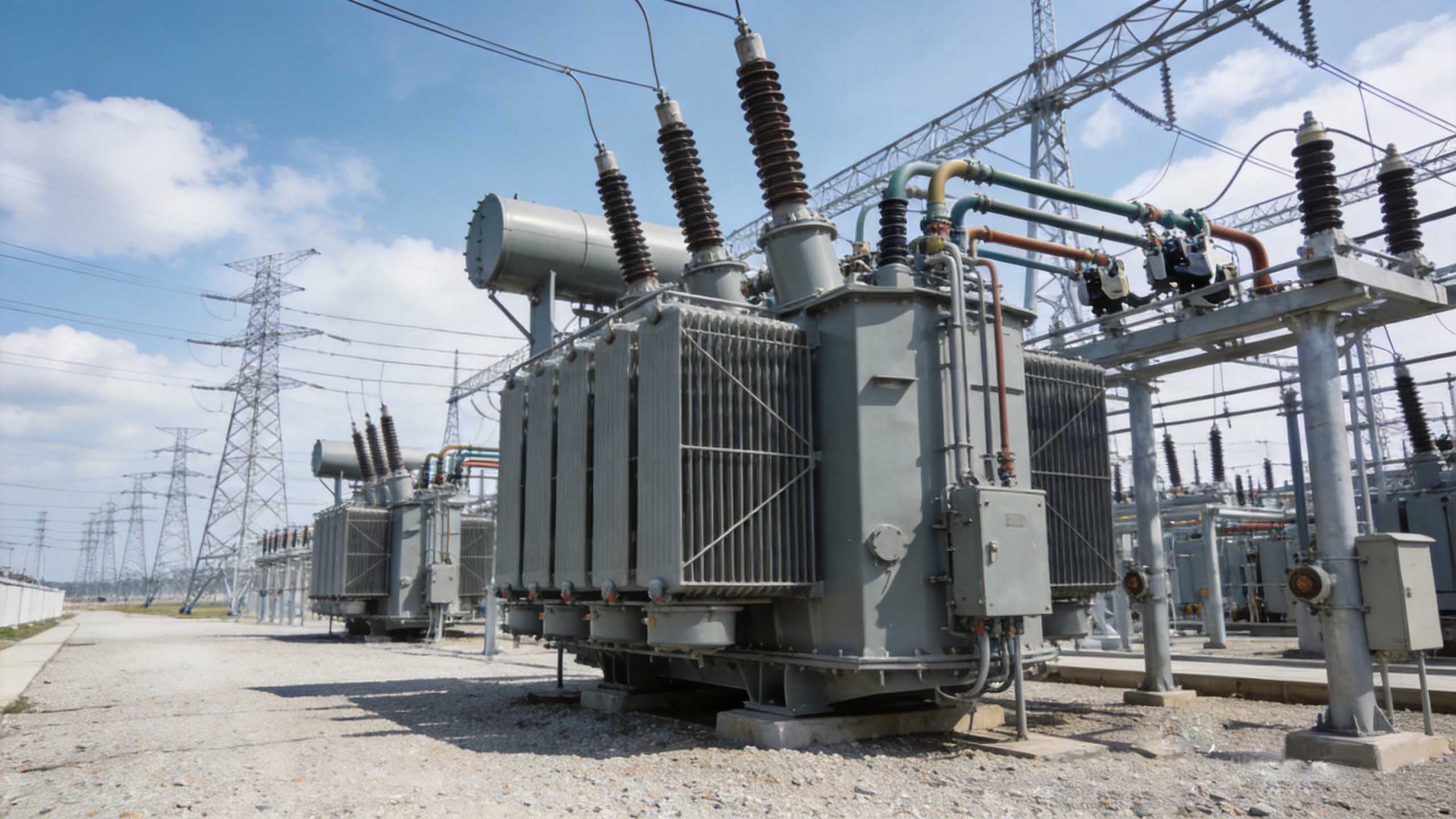

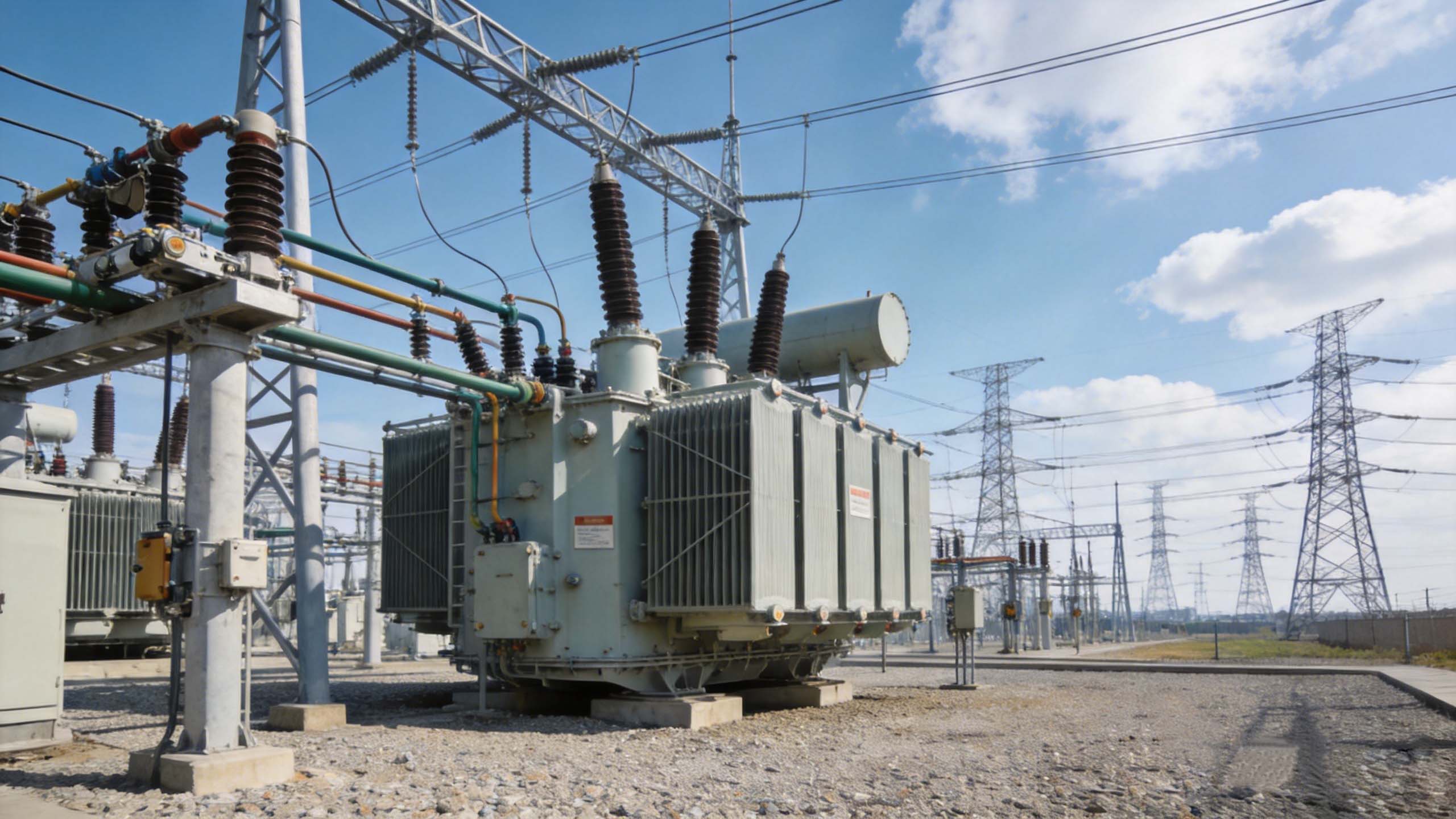

Les lignes de Pearl Electric de transformateurs haute tension et de transformateurs secs sont conçues pour différents environnements, précisément parce que la « taille unique » ne s'applique pas à la sélection des transformateurs.
Une idée fausse étonnamment courante est que les transformateurs peuvent convertir le courant alternatif en courant continu, ou « créer » de l’énergie. En réalité, un transformateur modifie uniquement le niveau de tension d’une alimentation CA existante : il ne change pas de fréquence et il ne peut pas convertir entre CA et CC.
Le courant alternatif dans l"enroulement primaire crée un champ magnétique alternatif dans le noyau.
Ce champ magnétique induit une tension dans l"enroulement secondaire.
Le rapport de transformation (Ns/Np) détermine si la tension secondaire est supérieure (augmentation) ou inférieure (abaissement) à celle du primaire.
❌ "Les transformateurs convertissent le CA en CC." — Faux ; cela nécessite un redresseur, pas un transformateur.
❌ "Tous les transformateurs fonctionnent de la même manière, quel que soit leur type." — Faux ; le matériau du noyau, la classe d"isolation et la méthode de refroidissement affectent tous les performances et l"adéquation à l"application.
❌ "Un transformateur plus gros est toujours plus sûr." — Faux ; Le surdimensionnement gaspille de l"énergie en pertes à vide et augmente inutilement les coûts initiaux/encombrement.
Non, ce n"est pas recommandé. Faire fonctionner un transformateur à pleine charge pendant des périodes prolongées accélère le vieillissement de l’isolation et réduit la marge de sécurité. La plupart des transformateurs atteignent une efficacité maximale dans la plage de charge de 50 à 75 %, où les pertes à vide (pertes dans le noyau/fer) et les pertes en charge (pertes en cuivre) sont équilibrées. Lors du dimensionnement d"un transformateur, il est préférable de réserver une marge de 20 à 25 % pour la croissance future de la charge plutôt que de sélectionner une unité en fonction uniquement de la demande actuelle à pleine charge.
En principe, un transformateur est un dispositif bidirectionnel : connecter l"alimentation à ce qui était à l"origine l"enroulement basse tension peut théoriquement inverser sa fonction (par exemple, en utilisant un transformateur élévateur en sens inverse comme unité abaisseur). Dans la pratique, plusieurs facteurs doivent toutefois être vérifiés avant de le faire : le courant magnétisant (d"excitation), la marge de saturation du noyau, la classe d"isolation et si le changeur de prises est conçu pour fonctionner dans le sens inverse. Sans confirmation de ces éléments, le fonctionnement inverse peut entraîner un courant d"appel/magnétisation excessif ou une marge d"isolation inadéquate. Il est généralement recommandé d"utiliser un transformateur spécialement conçu et testé en usine pour le sens de tension prévu, plutôt que de simplement inverser la connexion d"une unité existante.
Les principales considérations sont l’environnement d’installation et les exigences en matière de sécurité incendie. Les emplacements intérieurs, les espaces occupés ou les sites soumis à des exigences strictes en matière de résistance au feu, tels que les centres de données, les bâtiments commerciaux et les hôpitaux, nécessitent généralement un transformateur de type sec , car il est sans huile, offre de meilleures performances incendie et nécessite un entretien plus simple. Les installations extérieures, les applications de plus grande capacité ou les projets de sous-stations et de réseaux sensibles aux coûts utilisent plus souvent des transformateurs immergés dans l'huile, qui offrent une dissipation thermique supérieure et sont bien adaptés à un fonctionnement continu de grande capacité. La sélection finale doit également tenir compte des codes de prévention des incendies locaux et du profil de charge spécifique de l'application.
En règle générale, l"huile isolante doit être testée au moins une fois par an, couvrant la rigidité diélectrique, la teneur en humidité et l"analyse des gaz dissous (DGA). Pour les transformateurs soumis à des fluctuations de charge importantes (telles que les applications éoliennes, solaires ou de stockage d"énergie) ou fonctionnant dans des environnements difficiles (chaleur élevée, humidité élevée ou poussière), il est conseillé de raccourcir l"intervalle de test à une fois tous les 6 mois et d"associer les tests périodiques à un système de surveillance en ligne qui suit les tendances de l"état de l"huile en temps réel, permettant ainsi de détecter et de traiter les défauts naissants avant qu"ils ne se transforment en pannes.
Éviter ces cinq erreurs (surcharge, mauvaise installation, maintenance négligée, type de transformateur inadapté et mauvaise compréhension du fonctionnement de la conversion de tension) se résume à trois habitudes : un dimensionnement correct, une installation professionnelle et une maintenance disciplinée.
Faites correspondre la valeur nominale et le type kVA/MVA du transformateur à votre charge réelle et projetée.
Faites effectuer et vérifier l’installation par des électriciens qualifiés.
Établissez un programme de maintenance récurrent autour des tests d’huile, des contrôles d’isolation et de l’inspection visuelle.
Si vous évaluez les options de transformateur pour un nouveau projet ou remplacez une unité vieillissante, l'équipe d'ingénierie de Pearl Electric peut vous aider à sélectionner la bonne spécification : explorez notre gamme de produits ou contactez notre équipe d'assistance pour une recommandation personnalisée.
