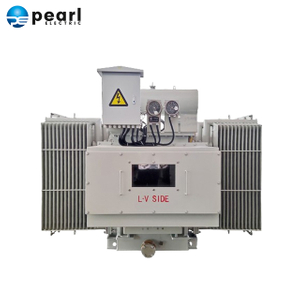

Transformateur de distribution à l'huile de 22 kV 50 ~ 2500kva

DESCRIPTION GÉNÉRALE

Perle Électrique produire de l'huile remplie distribution transformateurs pour différentes applications, notamment pour la distribution et le spcifique applications avec une puissance allant jusqu'à 2500KVA.

FONCTION DU TRANSFORMATEUR

• Wavec changeur de prises hors charge et sur charger le changeur de prises.

• Le transformateur les enroulements sont en cuivre ou en aluminium avec des insmatériau d'isolation de classe A ou B.

• Des canaux dans les bobinages garantissent une circulation de l'huile et un refroidissement optimal des bobinages.

• Tous les transformateurs jusqu'à 3 150 kVA sont équipés de panneaux muraux de cuve ondulés. Les unités de puissance plus grandes sont équipées de radiateurs boulonnés en acier laminé à froid et laminé. Réservoirs personnalisés également disponibles.

• Tous les transformateurs peut être rempli avec un réservoir de conservation pour l'expansion de l'huile si nécessaire.

• Le réservoir est protégé par un revêtement résistant à l'eau (norme RAL 7031 ou RAL 7033) avec pclasse de peinture de C3 à C5-H.

TECHNOLOGIE DE FABRICATION DE TRANSFORMATEURS

• RÉSERVOIR DE TRANSFORMATEUR

La cuve du transformateur est disponible en deux versions : ondulée réservoir (à ailettes) ou avec radiateurs. Tous les radiateurs sont testés individuellement avant leur assemblage. Si nécessaire, le transformateur peut être fourni avec un conservateur à expansion traditionnel. Tous les transformateurs jusqu'à 3150 kVA peut être fabriqué sans conservateur. Les parois intérieures des cuves sont protégées, avant le sablage, avec une peinture spéciale insoluble à l'huile chaude. Les murs extérieurs sont protégés par une peinture résistante à l'eau RAL 7031 ou RAL7033 avec une épaisseur de peinture d'au moins 120 microns, adaptée aux normes environnementales les plus strictes

• ENROULEMENTS DE TRANSFORMATEUR

Les enroulements primaire et secondaire sont réalisés en aluminium ou en cuivre électrolytique, avec isolation en papier de cellulose pure ou double émail pour les fils de petit diamètre. Ces enroulements sont de section ovale ou circulaire et sont de type concentrique, coaxial aux colonnes du noyau. L'enroulement haute tension est réalisé avec un fil ou une bande métallique, enroulé en hélice avec plusieurs couches ou avec un disque continu en fonction de la tension de travail et de la puissance du transformateur. Les enroulements basse tension sont réalisés en feuille ou en bande et sont équipés de borniers soudés sur toute la longueur de la bobine afin de garantir une robustesse et une sollicitation électromécanique correctes. Chaque couche d'enroulement basse et moyenne tension est isolée avec de la cellulose pure papier, la circulation de l'huile et le refroidissement nécessaire sont assurés par de larges canaux placés entre les couches d'enroulements. L'isolation entre haute et basse tension et entre cette dernière et le noyau est réalisée avec des cylindres en carton comprimé d'épaisseur bien dimensionnée.

• NOYAU DU TRANSFORMATEUR

Les noyaux magnétiques sont fabriqués avec une feuille magnétique à grains orientés laminée à froid avec une perméabilité magnétique élevée et des pertes spécifiques

Les feuilles individuelles découpées à 45° sont assemblées manuellement en noyaux selon la technique « Step Lap ». Ainsi, une répartition particulièrement bonne du flux au niveau des joints est obtenue, ce qui entraîne des pertes exceptionnellement faibles et un niveau sonore à vide minimal.

Les griffes sont obtenues avec une âme en zinc dimensionnée de la meilleure façon pour garantir résistance et caractère statique pour tous les mouvements pendant le transport et le déchargement, les contraintes électriques dynamiques et les installations les plus difficiles.

• TRANSFORMATEUR BAGUES

Les traversées haute et basse tension sont de type rempli d'huile en porcelaine marron émaillée selon les normes CEI. Les isolateurs sont fixés sur le couvercle avec des cadres spéciaux et peuvent être remplacés sans retirer l'ensemble noyau et bobine. Les traversées MT peuvent être équipées de cornets arqués et, demande,avec bagues enfichables.

FICHE TECHNIQUE POUR 22KV TRANSFORMATEUR REMPLI D'HUILE
