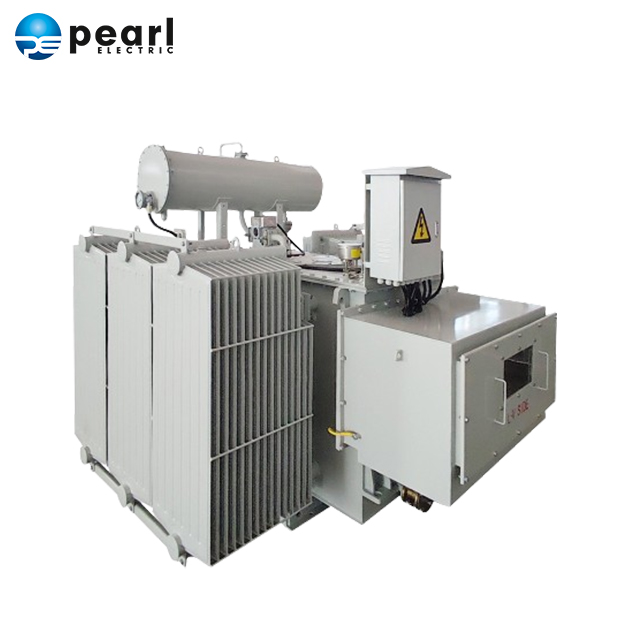

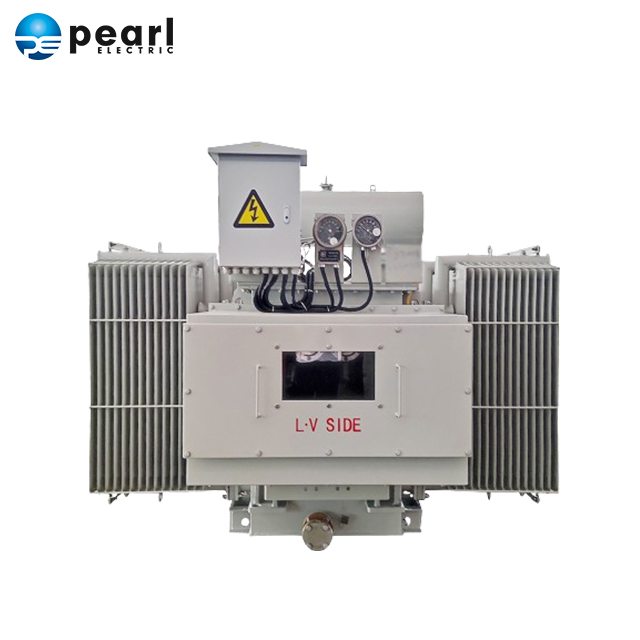

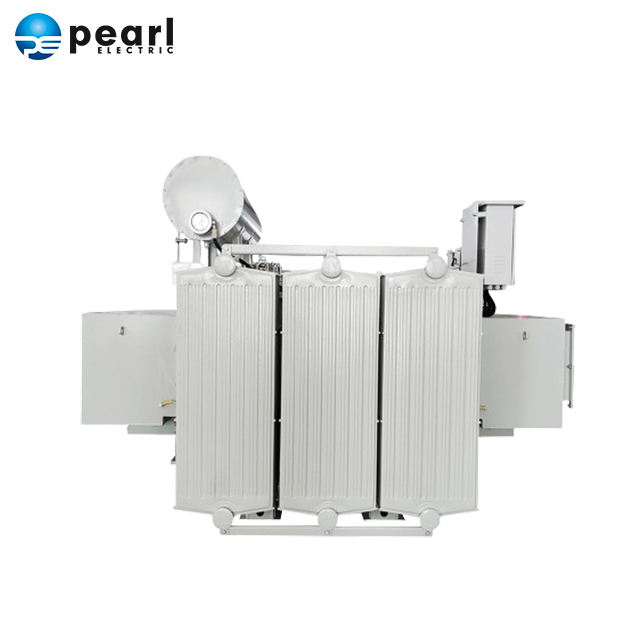

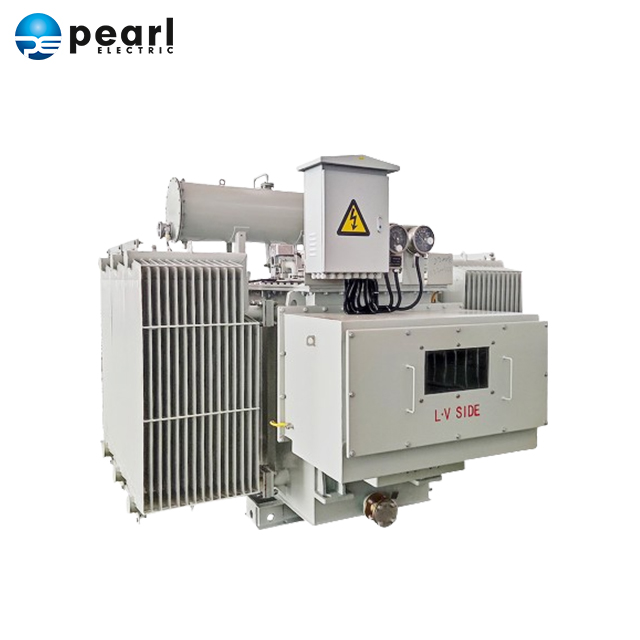

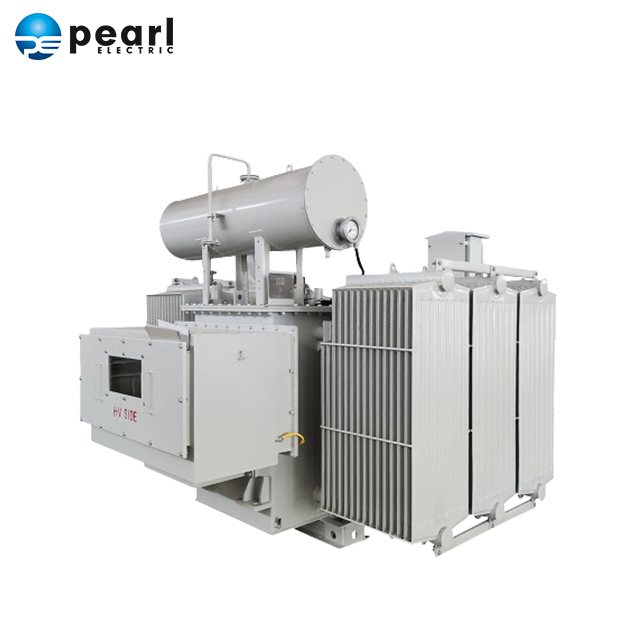

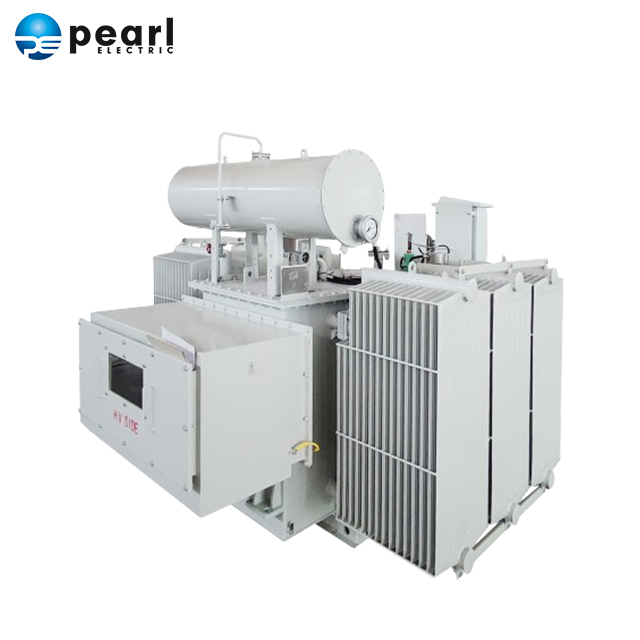

Transformateur à huile 3 000 kVA avec changeur de prises en charge pour une demande énergétique élevée

Les transformateurs de Pearl Electric avec changement de prise en charge (OLTC)  sont conçus pour réguler dynamiquement la tension de sortie  sans interrompre l'alimentation électrique, garantissant ainsi un fonctionnement transparent dans des environnements avec des demandes de charge fluctuantes.

Ce transformateur avec changement de prise en charge (OLTC) fait référence à un type de transformateur équipé d'un mécanisme de changeur de prise conçu pour ajuster le rapport de transformation et réguler la tension de sortie pendant que le transformateur est en fonctionnement. Contrairement aux changeurs de prises hors circuit traditionnels, l'OLTC permet des changements de prises sans interrompre l'alimentation électrique.

Conçus pour la précision et la fiabilité, ces transformateurs sont idéaux pour les réseaux de distribution d'énergie, les complexes industriels, les systèmes d'énergie renouvelable et les installations critiques. Ils assurent un contrôle précis de la tension et garantissent une alimentation électrique fiable et stable, améliorant ainsi les performances et l'efficacité des systèmes électriques à forte demande énergétique.

Paramètres du produit

Caractéristiques du  transformateur à huile 3 000 kVA avec changeur de prises en charge pour une demande énergétique élevée

Régulation de tension : la fonction OLTC permet des ajustements en temps réel du rapport de transformation du transformateur, permettant un contrôle précis de la tension de sortie pour maintenir les niveaux souhaités même dans des conditions de charge fluctuantes.

Fonctionnement continu :   les changements de prise peuvent être effectués pendant que le transformateur est sous tension, éliminant ainsi le besoin d'interruptions de courant ou d'arrêts pendant les ajustements de tension.

Flexibilité : avec plusieurs positions de prises disponibles, les transformateurs OLTC offrent une flexibilité pour s'adapter aux différentes tensions d'entrée et exigences de charge, garantissant des performances optimales et une distribution d'énergie efficace.

Amélioration de la qualité de l'énergie : en régulant la tension de sortie, les transformateurs OLTC contribuent à améliorer la qualité de l'énergie en minimisant les fluctuations de tension et en maintenant une alimentation stable aux charges connectées.

Optimisation de la charge : OLTC permet des ajustements pour répondre aux demandes changeantes de la charge, optimisant ainsi l'efficacité énergétique et réduisant le gaspillage d'énergie.

Avantages du  transformateur à huile de 3 000 kVA avec changeur de prises en charge pour une demande énergétique élevée

Efficacité de refroidissement améliorée : l'huile minérale dissipe efficacement la chaleur générée lors des opérations à forte charge, réduisant ainsi les contraintes thermiques sur les enroulements et l'isolation. Cela prolonge la durée de vie du transformateur et maintient ses performances sous de lourdes charges continues.

Capacité de charge et fiabilité élevées : adaptée aux installations industrielles, aux sous-stations de services publics ou aux grands complexes commerciaux, cette capacité garantit une gestion de puissance robuste sans risques de surcharge. OLTC optimise l’efficacité sur des charges variables, en s’alignant sur les demandes énergétiques fluctuantes.

Continuité opérationnelle : OLTC élimine le besoin de mettre le transformateur hors tension lors des réglages, ce qui est crucial pour les industries nécessitant une alimentation ininterrompue, telles que la fabrication ou les centres de données.

Rentable : même si les coûts initiaux peuvent être plus élevés, la combinaison du refroidissement de l'huile (réduction de l'usure) et de l'OLTC (optimisation de l'efficacité) réduit les pertes d'énergie et les dépenses opérationnelles au fil du temps. L'évolutivité via OLTC permet également de reporter les mises à niveau coûteuses à mesure que la demande augmente.

Durabilité et longévité : les transformateurs à huile sont généralement conçus pour une utilisation en extérieur, résistant aux environnements difficiles. Un entretien approprié (par exemple, des tests d'huile) garantit des décennies de service, en particulier dans le cadre d'une gestion thermique assurée par l'huile.

Applications du  transformateur à huile de 3 000 kVA avec changeur de prises en charge pour une demande énergétique élevée

Cette combinaison d'une conception robuste, d'un contrôle adaptatif de la tension et d'un refroidissement efficace fait du transformateur à huile de 3 000 kVA avec OLTC une pierre angulaire pour les scénarios de demande d'énergie élevée.

Complexes industriels : ce transformateur est idéal pour une utilisation dans les réseaux électriques régionaux et nationaux où une distribution d'énergie fiable est essentielle. Aciéries, usines chimiques et installations de fabrication dotées de machines lourdes qui entraînent des charges variables et d'un refroidissement efficace pour des demandes soutenues en énergie élevée dans les environnements industriels extérieurs.

Intégration des énergies renouvelables : compense les fluctuations de tension causées par la production renouvelable intermittente, ce type de transformateur connectant les parcs éoliens/solaires au réseau, où la production varie en fonction des conditions météorologiques.

Opérations minières : 3 000 kVA prend en charge les activités d'extraction et de traitement à forte intensité énergétique. Ce transformateur convient aux  mines éloignées dotées d'équipements de haute puissance (par exemple, concasseurs, convoyeurs) et de longues lignes de transmission. L'avantage de l'OLTC atténue les chutes de tension sur de longues distances et gère les fluctuations de charge des machines lourdes.

Centres de données : assure la régulation de la tension malgré les changements rapides de charge liés à l'activation/désactivation du serveur. Ce transformateur convient aux installations nécessitant une alimentation stable pour les serveurs et les systèmes de refroidissement.

Réseaux ferroviaires électriques : ce transformateur permet une installation extérieure le long des couloirs ferroviaires conforme aux protocoles de sécurité, peut ajuster la tension pour maintenir la cohérence lors de pics de charge soudains (par exemple, démarrage de plusieurs trains), ce qui est idéal pour l'alimentation électrique des trains/métros avec des accélérations/décélérations fréquentes.

Centrales de production d'électricité : les transformateurs auxiliaires dans les centrales hydroélectriques/thermiques pour la distribution d'énergie interne  facilitent une interconnexion efficace du réseau à des tensions de transport optimales.

Technologie de production de transformateurs

• ENROULEMENTS DU TRANSFORMATEUR

Pour les bobines basse et haute tension, le cuivre ou l'aluminium peuvent être utilisés comme matériau conducteur selon les normes ou les exigences du client. Les enroulements sont séparés en enroulements BT et en enroulements HT.

Types de conducteurs en fonction du niveau de tension et des pertes de charge :

-Sur batterie BT : Feuille ou papier isolé à section rectangulaire

-Sur bobine HT : On utilise des conducteurs à section rectangulaire isolés en émail ou en papier.

Les enroulements sont fabriqués en DDP enduit de résine et en papier Kraft spécial résistant aux chocs et à la tenue électrique. La structure de cette couche d'isolation spécialement formée augmente les propriétés de tension de choc. La couche d’isolation contribue également à atteindre un autre objectif important : produire une bobine rigide sans espace.

• VENTILATION

Les transformateurs sont refroidis naturellement grâce à la ventilation ONAN. Selon les exigences du client, des transformateurs avec ventilation ONAF peuvent également être fabriqués.

• NOYAU DU TRANSFORMATEUR

Les transformateurs à noyau sont fabriqués en acier au silicium à grains orientés laminé à froid (CRGO).

Les aciers sont choisis en fonction de la valeur de perte à vide M5, MOH, de la classe de qualité HI-BI et de la plage d'épaisseur 0,30-0,23 mm.

Les noyaux sont coupés rapidement et sans bavure par une machine moderne de découpe par stratification pour transformateur. Les noyaux sont alignés selon les données du projet avec la méthode step-lap pour réduire les pertes et le bruit.

• PIÈCES ACTIVES

La partie active est formée par le placement des bobines sur les pieds du noyau et l’alignement du noyau supérieur. Des pinces et des cales sont placées pour comprimer les bobines. Les installations du couvercle, du terminal et du changeur de prises sont effectuées pour le préparer aux premiers pré-tests. L'alignement des isolations sur la couverture, les accessoires et autres équipements se fait selon les exigences du client

• RÉSERVOIR ET PEINTURE

Les réservoirs sont de 2 types : avec radiateur et parois ondulées. La base du réservoir et les couvercles supérieurs sont en acier doux. Les parois ondulées des surfaces avant et latérales du réservoir constituent également les surfaces de refroidissement.

Les surfaces avant et latérales sont en tôle d'acier dans un réservoir avec radiateur,

Les réservoirs sont scellés par soudage. Les réservoirs sont nettoyés avec des produits chimiques spéciaux et séchés avant d'être peints. La sous-couche résistante à la corrosion et peu adhésive est appliquée en deux couches. Après la sous-couche, les réservoirs sont soumis à un processus de séchage. Après le processus de séchage, la peinture de finition est appliquée sur la sous-couche selon les demandes d'épaisseur de teinture du client. Les tanks attendent dans le séchoir Owens. Le code couleur RAL 7033 est utilisé comme peinture de revêtement (ou avec des couleurs différentes selon les demandes du client). La surface intérieure du réservoir est recouverte d'un vernis spécial.

• SÉCHAGE ET REMPLISSAGE

Technologie basse fréquence pour le séchage et le remplissage Transformateur de distribution de type immergé dans l'huile, les matériaux isolants doivent être séchés avant le remplissage d'huile. Ce processus de séchage affecte directement la qualité du transformateur. Pearl Electric a choisi la technologie de séchage sous vide pour le séchage et le remplissage sous vide. L'humidité est réduite au minimum dans l'huile et dans la partie active du réservoir par ce procédé.

FAQ du   transformateur à huile 3 000 kVA avec changeur de prises en charge pour une demande énergétique élevée

1. À quoi sert un changeur de prises en charge (OLTC) dans un transformateur de 3 000 kVA ?

L'OLTC permet d'ajuster la tension  sans interrompre le flux d'énergie, garantissant une sortie de tension stable même en cas de fluctuations de charge. Ceci est essentiel pour les applications à forte demande d'énergie telles que les installations industrielles ou les sous-stations de réseau, où les changements soudains de charge (par exemple, démarrages de moteurs, variabilité des énergies renouvelables) nécessitent une régulation de tension en temps réel.

2. Pourquoi choisir une puissance nominale de 3 000 kVA pour les applications à haute énergie ?

Un transformateur de 3 000 kVA équilibre la capacité électrique et la rentabilité pour les opérations de moyenne à grande échelle. Il est idéal pour : les complexes industriels (aciéries, usines chimiques) ； les sous-stations urbaines desservant plus de 10 000 foyers ； les fermes d'énergie renouvelable (solaire/éolienne) nécessitant une synchronisation du réseau.

3. Comment l'OLTC gère-t-il les fluctuations de tension dans l'intégration des énergies renouvelables ?

Les énergies renouvelables comme les parcs solaires/éoliens génèrent une énergie variable en raison des conditions météorologiques. L'OLTC ajuste le rapport de transformation du transformateur en temps réel pour : compenser les chutes de tension pendant les faibles générations ; empêcher les surtensions pendant les pics de production ; garantir une conformité transparente au réseau (par exemple, les normes IEEE 1547).

4. Comment ce transformateur assure-t-il la stabilité du réseau pendant les périodes de pointe ?

OLTC ajuste les prises pour compenser les chutes de tension du réseau pendant les charges de pointe et maintient le facteur de puissance, réduisant ainsi la pression sur les lignes de transport.

5.  Le transformateur à huile de 3 000 kVA avec changeur de prises en charge peut-il être personnalisé ?

Oui, les transformateurs peuvent être personnalisés selon des exigences spécifiques, y compris le matériau de l'enroulement (cuivre ou aluminium) et les options d'isolation (huile minérale ou huile FR3).
