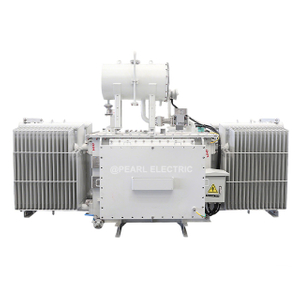

Transformateur de 2500 KVA rempli d'huile à scellé ondulé

Présentation technique du transformateur d'huile scellé hermétiquement

Caractéristiques de conception de base:

1. Système d'étanchéité

• Rid à huile ondulé rectangulaire avec scellage en caoutchouc de liège

• Construction entièrement scellée (pas de réservoir de conservateur)

• Expansion thermique gérée par élasticité de la plaque ondulée

2. Circuit magnétique

• Enroulement et structure centrale de la coupe ovale

• Largeur de colonne de noyau réduite et hauteur de joug

• Avantages: chemin magnétique raccourci, diminution du poids du fer, pertes de noyau inférieures

3. Avantages structurels

• Empreinte compacte (30 à 40% d'économies d'espace vs unités conventionnelles)

• Poids total réduit (15-25% plus léger que les équivalents de type ouvert)

Caractéristiques de performance:

Matrice d'application:

1. Distribution de puissance souterraine

• Idéal pour: Systèmes de métro, réseaux souterrains urbains

• Avantage clé: résiste à 100% d'humidité et de contamination par les particules

• Installation: Peut fonctionner à 45 ° Inclinaison dans les voûtes confinées

2. Sites industriels dangereux

• Conformité: Atex Zone 1/2, NEC Class I Div 2

• Protection: résiste aux produits chimiques corrosifs (plage de pH 2-12)

• Sécurité: élimine les sources d'allumage dans les atmosphères explosives

3. Marine et offshore

• Certifications: DNV-Gl, ABS, Lloyd's Register

• Durabilité: résistance aux vibrations à 0,5 g à 2-100Hz

• Corrosion: Salt Spray testé par ISO 9227 (3000+ heures)

4. Installations critiques

• Disponibilité: 99,999% de disponibilité dans les applications hospitalières / centre de données

• Sécurité incendie: Matériaux classés V-0 UL94

• Redondance: fonctionnement parallèle capable avec <5% de courant circulant

Spécifications techniques:

• Plage de tension : 11KV à 132KV

• Capacité : 50kva à 30 mva

• Plage de température : -40 ° C à + 50 ° C ambiant

• Niveau de bruit : <55 dB à 1m (classe 35KV)

• Durée de vie : plus de 35 ans avec une maintenance appropriée

Directives de sélection:

1. Pour les zones sujettes aux inondations: spécifiez la compatibilité de la terminaison du câble sous-marin

2. Dans les zones sismiques: nécessitent une certification de tremblement de terre de 0,3 g

3. Pour les climats tropicaux: ajouter une isolation traitée antifongique
