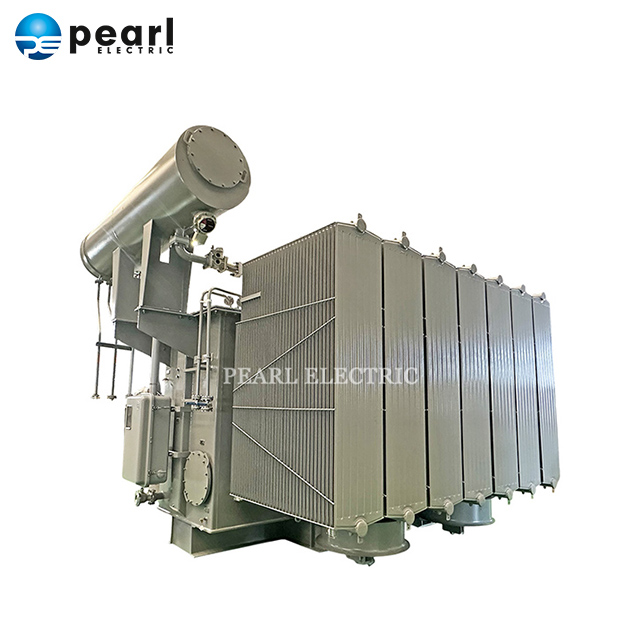

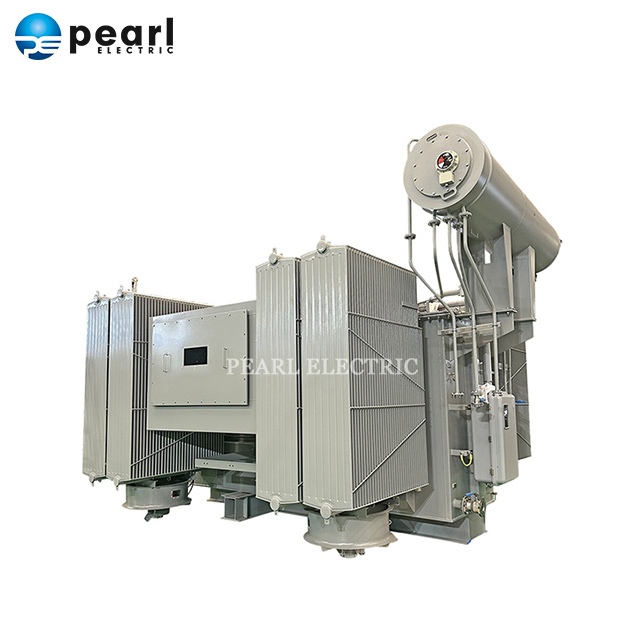

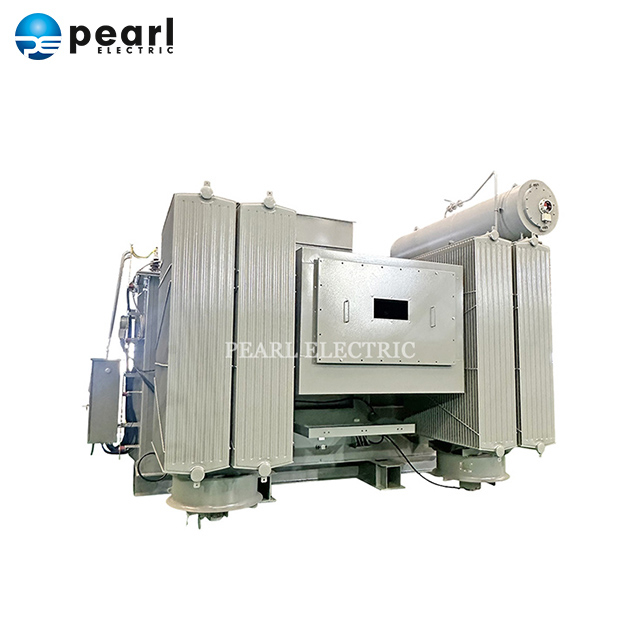

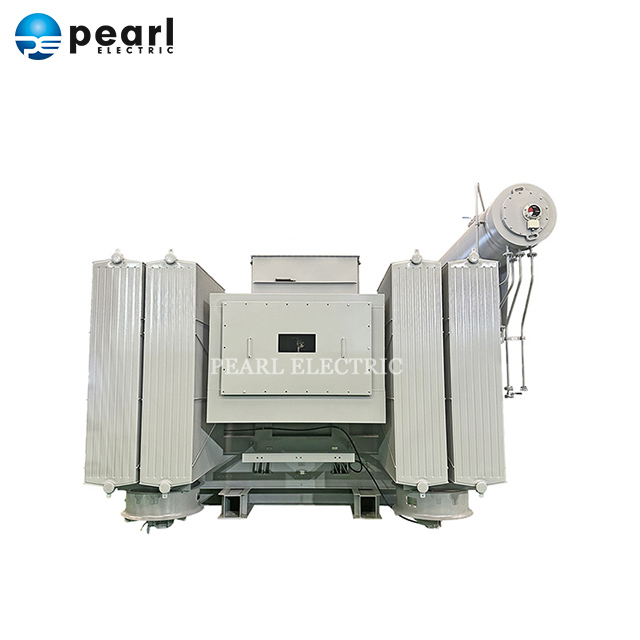

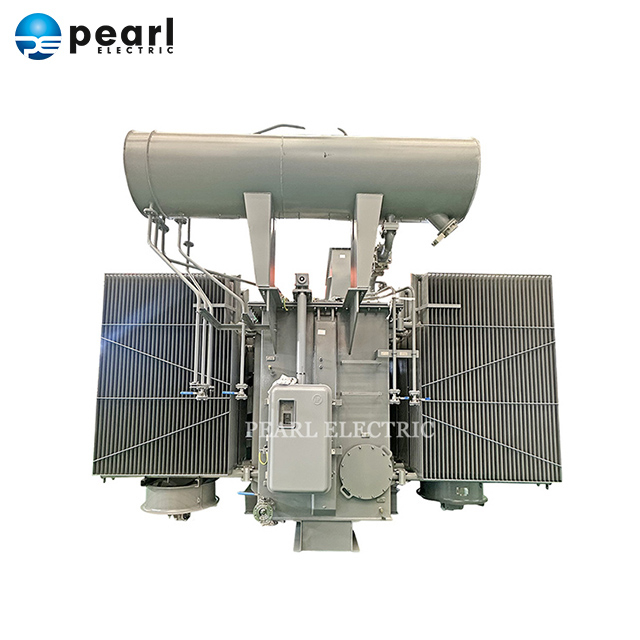

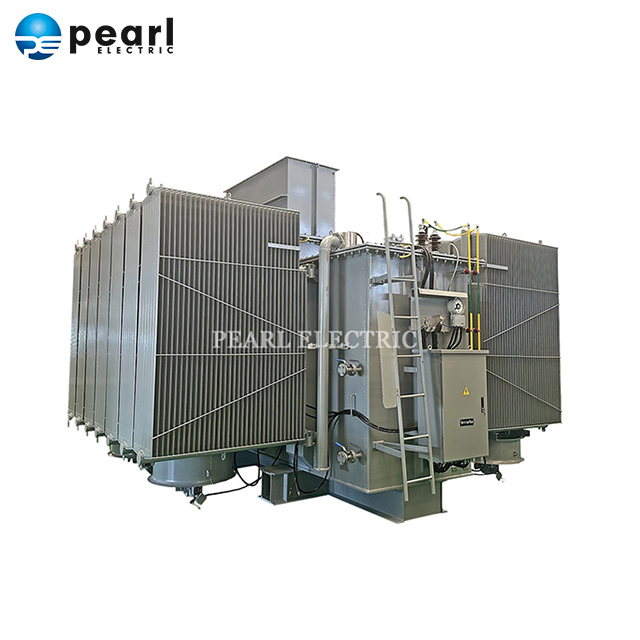

Transformateur de puissance de distribution à huile à grande capacité 40/50 MVA
-
Fabricant: Pearl Electric (Fournisseur de confiance en Chine)
-
Taper: Transformateur de distribution à l'huile
-
Capacité: 40 MVA / 50 MVA
-
Avantages techniques: Système de refroidissement, changeurs de robinet à chargement (OLTC)
| État de disponibilité: | |
|---|---|
| Quantité: | |
1. Aperçu du produit
Plage de capacité : 40-50 MVA
Classes de tension :
Primaire: 33KV / 66KV / 110KV (personnalisable)
Secondaire: Configurations spécifiques au projet
Type de refroidissement : immeuble à l'huile (standard onan, ONAF en option)
Configuration de phase : systèmes triphasés
2. Spécifications techniques clés
| Fonctionnalité | Spécification |
| Changeur de robinet | Changeur de robinet à chargement (OLTC) avec ± 4 × 1,25% de régulation |
| Classe d'isolation | Classe A (jusqu'à 105 ° C) |
| Matériau de base | Crgo Silicon Steel (grade M5 / MOH / Hi-B, 0,23-0,30 mm) |
| Options de conducteur | Copper / aluminium LV Foil / HV Conducteurs rectangulaires / ronds |
| Système de protection | Protection intégrée de fusibles pour la surcharge / court-circuit |
| Conception de réservoirs | Radiateur ou options de mur ondulées |
| Système de peinture | RAL 7033 Standard (couleurs personnalisées disponibles) |
3. Caractéristiques avancées
Performance électrique
La construction optimisée du noyau de step-lap réduit les pertes de contre-charge de 15-20%
Enroulements en revêtement en résine DDP avec isolation en papier kraft spécial
Tension impulsive résiste jusqu'à 250kV
Conception mécanique
Murs de réservoir ondulé ou radiateurs boulonnés
Système d'isolation séché sous vide (<1% d'humidité résiduelle)
Peinture résistante à la corrosion à double couche (120 μm minimum)
4. Avantages de performance
Efficacité : <0,8% de pertes sans chargement,> 99,3% d'efficacité à pleine charge
Fiabilité : durée de conception de 30 ans avec une maintenance appropriée
Sécurité :
Vanne de décharge de pression (7psi résiste)
Relais buchholz facultatif
Environnement :
Niveau de bruit <65 dB
Compatible avec l'huile végétale FR3
5. Processus de fabrication
1. Assemblage des oreaux
Laser Crgo Laminations Crgo
Joints à onglet étapes
Cadres de serrage enrobé de zinc
2.Windi ng Process
LV: enroulements hélicoïdaux ou en aluminium
HV: enroulements de disque ou de calque continu
Imprégnation de pression de vide
3. Contrôle de la place
Tests de routine par CEI 60076
Tests spéciaux disponibles:
Impulsion de la foudre
Augmentation de la température
Strucdircuit résiste
6. Matrice d'application
| Secteur | Installation typique | Exigences spéciales |
| Infrastructure de grille | Sous-stations | OLTC avec interface SCADA |
| Plantes industrielles | Lignes de traitement | Rester à court-circuit élevé |
| Énergie renouvelable | Parcs solaires / éoliens | Conception à faible perte |
| Commercial | Centres de données | Option de risque d'incendie réduit |
Paramètres du produit
| Valeur | du paramètre |
|---|---|
| Tension primaire | 33KV ou personnalisé |
| Capacité | 40 mva à 50 mva |
| Tapissements | ± 4x2,5% (changeur de robinet à chargement) |
| Fréquence | 50Hz ou 60Hz |
| Phases | Triphasé |
| Groupe de vecteur | YD11, YND11 |
| Refroidissement | Onan |
| Classe d'isolation | Classe A |
| Augmentation de la température | 60/65K |
| Matériel d'isolation | Huile minérale, huile FR3 ou silicone |
| Matériau d'enroulement | Cuivre ou aluminium |
| Normes | IEC60076 ou norme locale |
Fiche technique pour le transformateur de puissance
Modèle | Tension nominale (KV) | Royaume-Uni(%) | P0 [w] | Pk [w] | |
HV | LV | ||||
SZ-2000/35 | 34.5 35 38.5 | 6.3 10.5 11 | 6.5 | 2310 | 19240 |
SZ-2500/35 | 2750 | 20640 | |||
SZ-3150/35 | 7.0 | 3230 | 24710 | ||
SZ-4000/35 | 3870 | 29160 | |||
SZ-5000/35 | 4640 | 34200 | |||
SZ-6300/35 | 7.5 | 5630 | 36770 | ||
SZ-8000/35 | 7870 | 40610 | |||
SZ-10000/35 | 9280 | 48050 | |||
SZ-12500/35 | 8.0 | 10940 | 56860 | ||
SZ-16000/35 | 13170 | 70320 | |||
SZ-20000/35 | 15570 | 82780 | |||
FAQ:
Q: Quels sont les avantages de la conception à l'huile?
R: La conception à l'huile fournit un refroidissement efficace, améliore la durabilité et assure un fonctionnement fiable dans des conditions de haute charge.
Q: Le transformateur est-il conforme aux normes internationales?
R: Oui, le transformateur est conforme à la CEI, à l'IEEE et à d'autres normes internationales pour la sécurité, les performances et l'efficacité.
Q: Quel système de refroidissement le transformateur utilise-t-il?
R: Il utilise un système de refroidissement à l'huile, disponible dans les configurations ONAN (Air Natural Air Natural) ou ONAF (huile naturelle forcée) pour une dissipation de chaleur efficace.
Q: Le transformateur est-il adapté à l'installation en plein air?
R: Oui, le transformateur est conçu avec une structure étanche et entièrement scellée, ce qui le rend idéal pour les installations intérieures et extérieures, même dans des environnements difficiles.
Q: Ces transformateurs à haute capacité à l'huile peuvent-ils être personnalisés?
R: Oui, les transformateurs peuvent être personnalisés à des exigences spécifiques, y compris le matériau de l'enroulement (cuivre ou aluminium) et les options d'isolation (huile minérale ou huile FR3).
