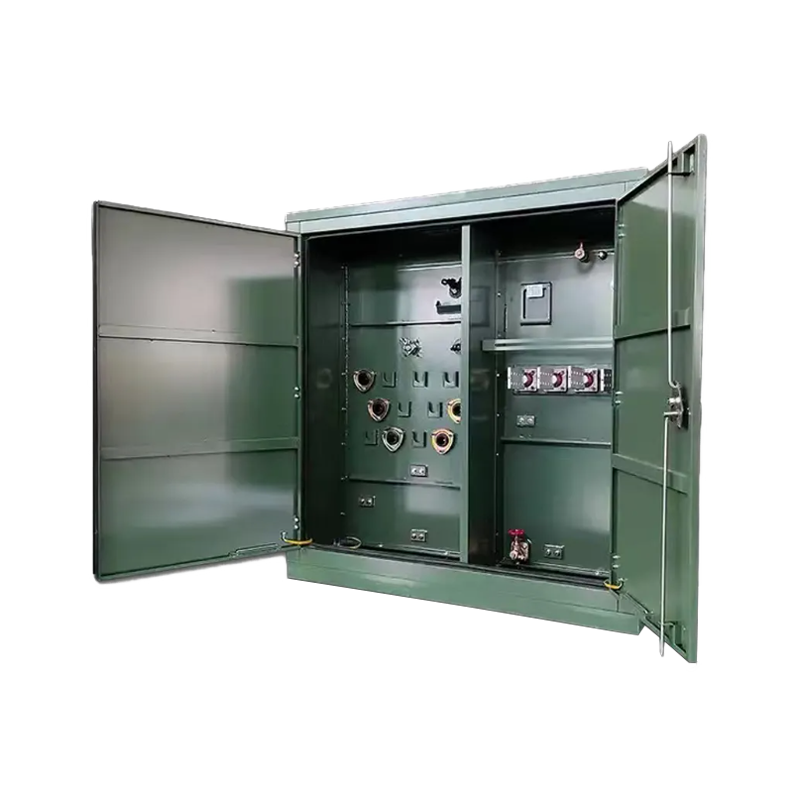

INTRODUCTION DU TRANSFORMATEUR MONTÉ SUR PAD
Transformateur monté sur socle (PMT), également connu sous le nom de Tampon monter transformateur ou transformateur combiné, présente une série de caractéristiques importantes:
• Petit investissement, faible encombrement, installation et maintenance pratiques
• Des dispositifs de protection et des instruments de mesure peuvent être installés selon les besoins.
• Toutes les pièces chargées se trouvent à l'intérieur de la boîte, sans pièces chargées exposées, empêchant efficacement les petits animaux d'envahir.
• Pas besoin de local de distribution, il peut être placé directement à l'intérieur ou à l'extérieur, ainsi que des deux côtés de la rue et à l'intérieur des ceintures vertes, garantissant ainsi la sécurité des personnes.
RÉFÉRENCES NORMATIVES DU MONTAGE À PADM TRANSSANCIEN
• IEEE C57.12.00™-2010 (ou dernière version), Exigences générales pour les transformateurs de distribution, de puissance et de régulation immergés dans un liquide
• IEEE C57.12.28™-2014 (ou version ultérieure), Intégrité des équipements montés sur socle
• IEEE C57.12.34™-2009 (ou version ultérieure), Exigences relatives aux transformateurs de distribution triphasés montés sur socle, de type compartimenté, auto-refroidis, 5 MVA et moins ; Haute tension, tension nominale du système de 34,5 kV et inférieure ; Basse tension, tension nominale du système de 15 kV et inférieure
• IEEE C57.12.35™-2013 (ou version ultérieure), codes à barres pour les transformateurs de distribution et les régulateurs de tension progressifs
• IEEE C57.12.37™-2006 (ou dernière version), norme IEEE pour le rapport électronique des données de test des transformateurs de distribution
• IEEE C57.91™-2011, dernière révision Guide IEEE pour le chargement de transformateurs de puissance immergés dans l'huile minérale jusqu'à 100 MVA avec une élévation moyenne de l'enroulement de 55°C ou 65°C
CONSTRUCTION DE TRANSPORT DE DISTRIBUTION À MONTAGE À PADMSANCIEN
• Les portes du transformateur sont conçus pour équiper avec le loquet en position ouverte. Chaque porte est conçu pour ouvrir 180°.
• Tout cboulons de verrouillage de porte de compartiment sont conçus pour auto-alignant, captif, PENTAHEAD et être conforme à la figure 1 de la norme IEEE C57.12.28™-2014
• Le compartiment de raccordement du transformateur est conçu pour aarrangée afin que la section haute tension est séparé de la section basse tension par une barrière verticale en acier.
• Le les liquides de refroidissement sont facultatif pour huile minérale isolante ou un huile de graines d'ester naturel comme l'huile végétale FR3.
• Transformateurs utilisant un fluide isolant à base d'ester naturel sont conçu à 10°C au-delà des limites traditionnelles de 65 °C :
L'augmentation moyenne de la température des enroulements volonté pas inférieur à75°C,
L'augmentation de la température du point chaud doit ça ne finira pas 90°C
• Tous les Bay-O-Nets sont équipés d'un système de goutte-à-goutte d'huile et pourraient fournir un échantillon de son écran anti-goutte proposé conformément aux normes de distribution électrique.
• Un changeur de prises à commande groupée et/ou un interrupteur à double tension volonté être un crochet utilisable et situé à un point accessible (ne nécessite pas de passer derrière le câble pour fonctionner) dans le compartiment haute tension.
• Le porte-fusible Bay-O-Net doit être résistant à la charge et adapté à un fonctionnement à des températures de surcharge. Sur les transformateurs pour lesquels le fusible Bay-O-Net n'est pas disponible, fournissez un fusible à cartouche interne.
TFICHE TECHNIQUE POUR 5TRANSFORMATEUR À PLATEAU 00KVA
ARTICLE | ZGSB-500/4.16/0.24(0,480) |
Fabricant | Perle Électrique Co., Ltd. |
Standard | IEEE C57 |
Type de transformateur | PTransformateur à montage publicitaire |
Tension primaire | 4.16KV(HT) |
Tension secondaire (BT) | 0,24KV (BT) |
Note nominale | 500KVA(HT)/500KVA(BT) |
Augmentation de la température | 65°C(HT)/65°C(LV1)/ 65°C(L.V2) |
Impédance (Royaume-Uni=) | 4% à 5 heures00KVA |
Classe d'isolation | Classe A |
Phase | 3 phases |
Fréquence | 60 Hz |
Manière de refroidissement | ONAN |
Liquide d'isolation | Huile minérale |
Enroulement Matériel | Aluminium |
Matériau de base | ACIER INOXYDABLE |
Groupe vectoriel | Dyna1 |
RACCORDS ET ACCESSOIRES
INSERT DE DOUILLE HT
DOUILLE BT (X)
BAGUE BT
ROBINET HORS TENSION CHANGEUR(DETC)
JAUGE DE NIVEAU D'HUILE
INDICATEUR DE TEMPÉRATURE D'HUILE
SOUPAPE DE DÉCHARGE DE PRESSION
MANOMÈTRE À VIDE
RADIATEURS
FUSIBLE BAY-O-NET
PIUG DE REMPLISSAGE SUPÉRIEUR D'HUILE
SOUPAPE DE VIDANGE D'HUILE AVEC SOUPAPE D'ÉCHANTILLONNAGE
VANNE D'ÉCHANTILLONNAGE DE GAZ
POIGNÉE DE PORTE VERROUILLABLE
