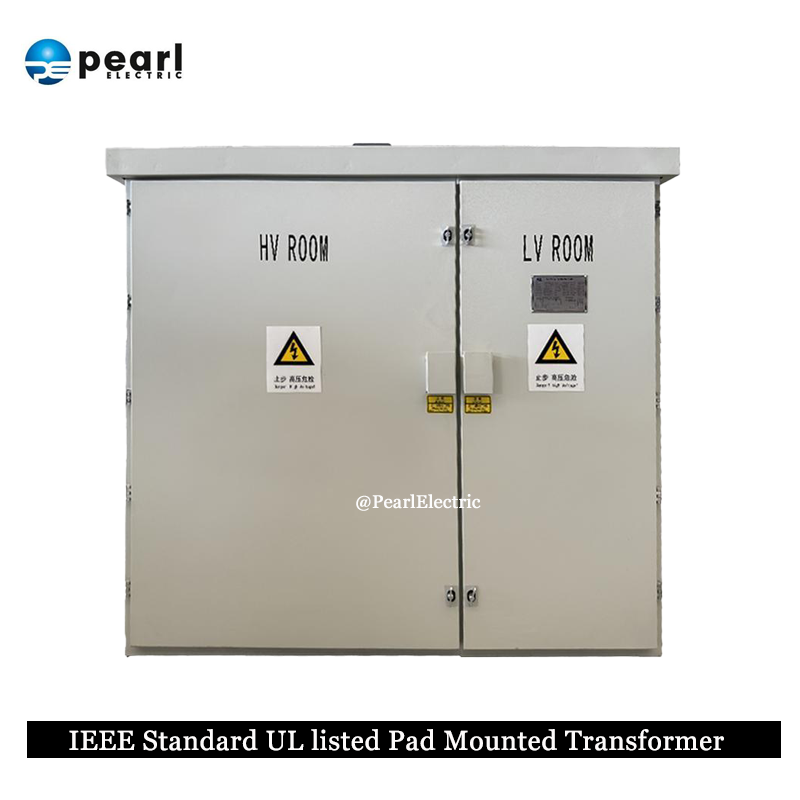

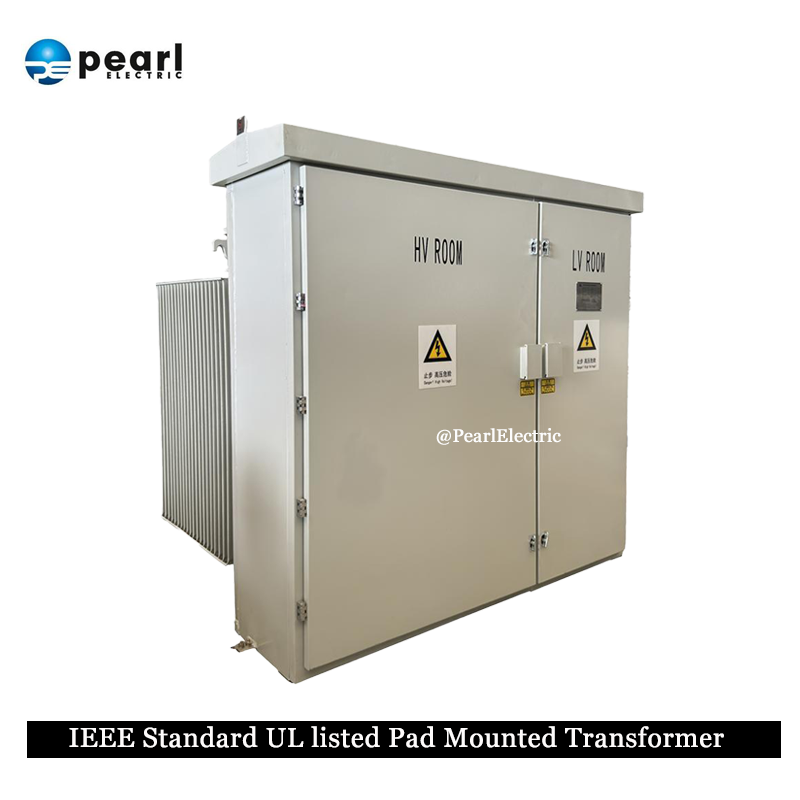

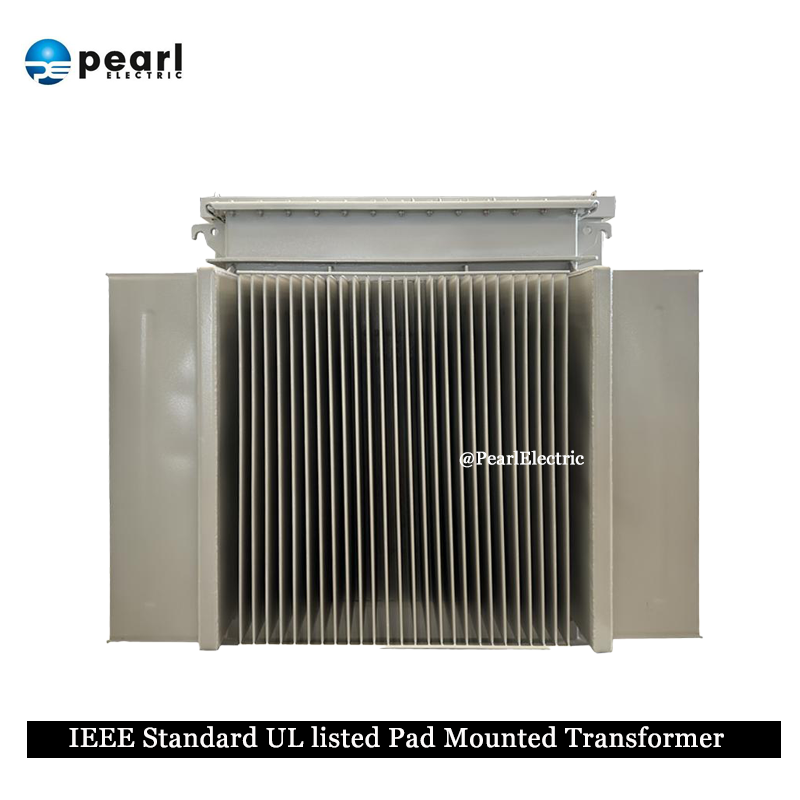

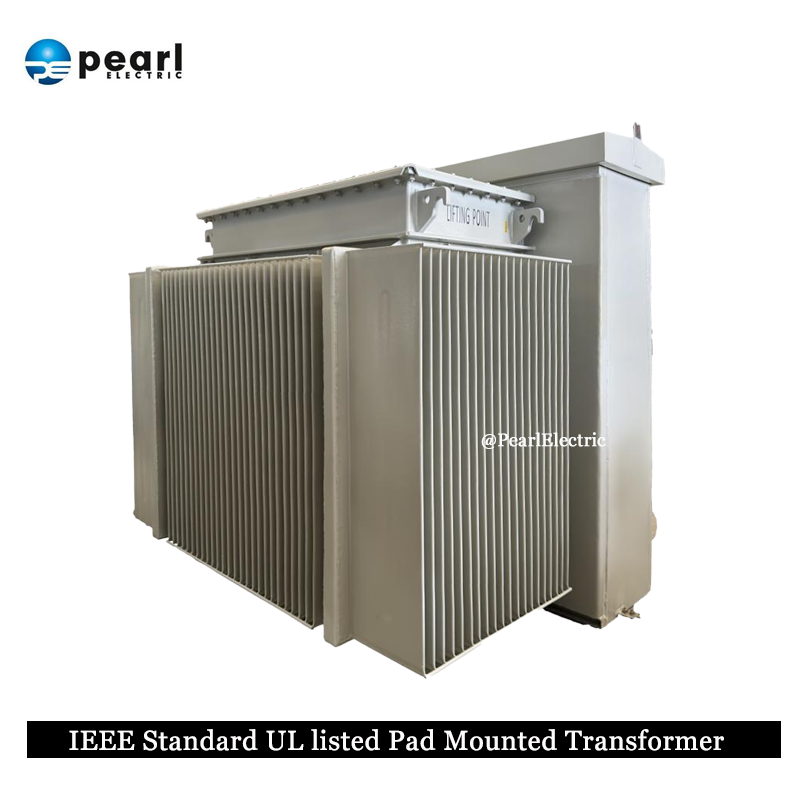

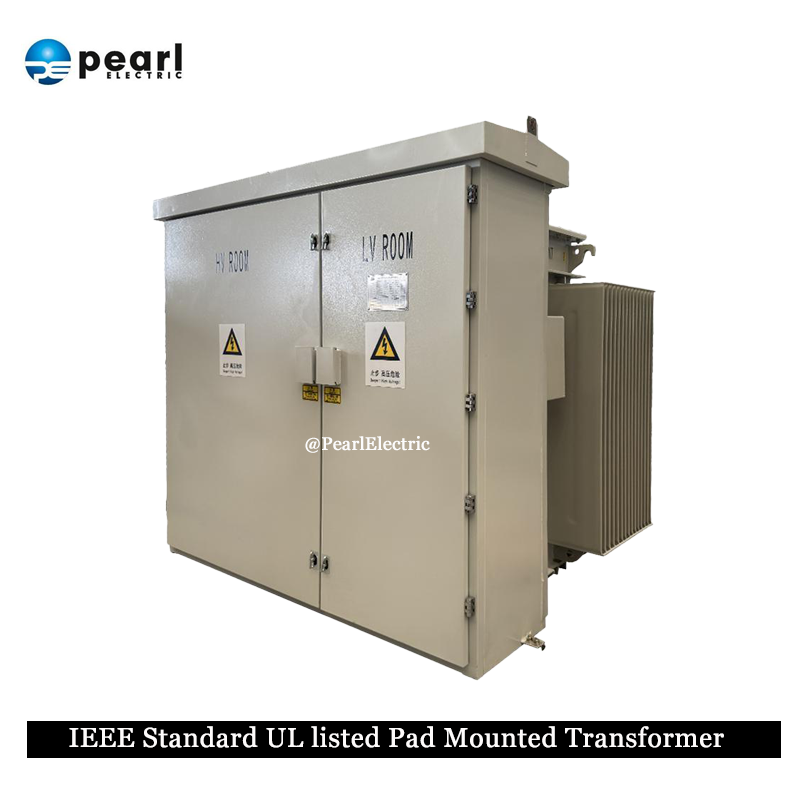

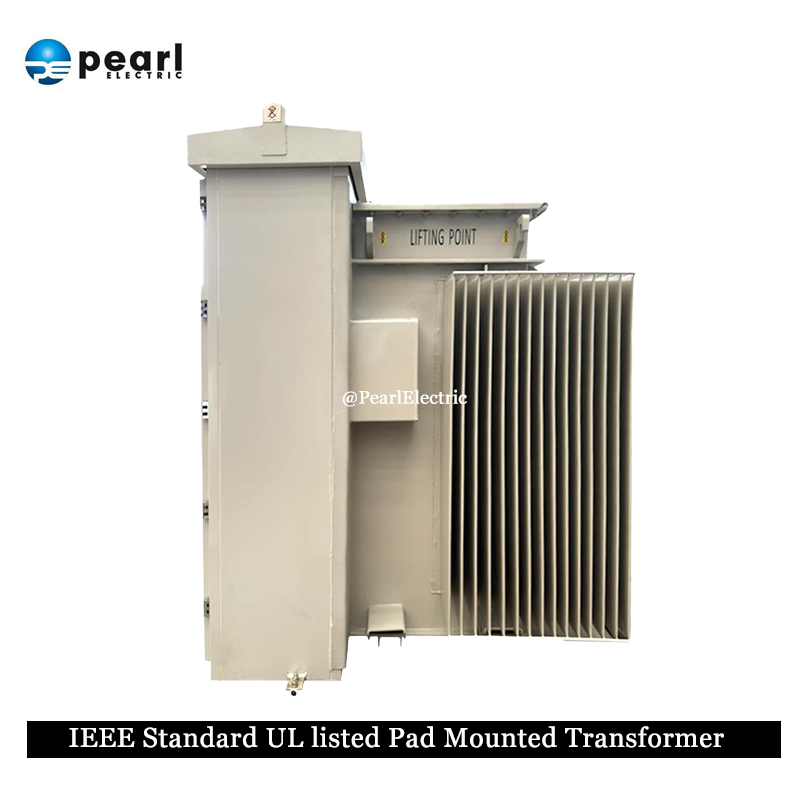

Le transformateur monté sur pad de 2000kva de Pearl Electric produit est conçu pour fournir une distribution d'énergie fiable et efficace pour les systèmes d'énergie renouvelable et les réseaux industriels . conçus avec une configuration radiale pour une adaptabilité améliorée du réseau, ce transformateur est conforme à l'IEEE C57.12.00 et a une garantie de certification UL ， garantissant des performances fiables dans des projets énergétiques renouvelables nécessitant une tolérance à la défaillance élevée et une gestion dynamique de la charge dynamique.
Ce transformateur monté sur le coussin Cooper a une tension primaire de 13,8 kV et une tension secondaire de 0,48kV. Il a une capacité nominale de 2000kva, ce qui en fait un choix idéal pour les systèmes d'énergie renouvelable à l'échelle des services publics et les réseaux industriels.
Le transformateur est fait d'étauvances en cuivre et de noyaux en acier inoxydable pour assurer une résistance à une efficacité élevée et à la corrosion. Ce transformateur monté sur le coussin triphasé fonctionne à 60 Hz et adopte la méthode de refroidissement Onan. Il dispose du groupe Vector Dyn11 pour une régulation de tension contrôlée, ce qui le rend idéal pour les systèmes d'énergie renouvelable.
| Valeur | du paramètre |
|---|---|
| Type de transformateur | Transformateur de montage |
| Fabricant | Pearl Electric Co., Ltd. |
| Standard | IEEE C57.12.00 |
| Tension primaire | 13,8 kV (HV) |
| Tension secondaire | 0,48 kV (LV) |
| Capacité nominale | 2000kva |
| Augmentation de la température | 60/65K |
| Impédance | ± 2 * 2,5% |
| Classe d'isolation | Classe A |
| Phase | Triphasé |
| Fréquence | 60 Hz |
| Méthode de refroidissement | Onan |
| Liquide d'isolation | Huile minérale |
| Matériau d'enroulement | Cuivre |
| Matériau de base | Acier inoxydable |
| Groupe de vecteur | Dyn11 |
Caractéristiques du transformateur monté en cuivre de 2000kva en type radial
Configuration radiale: optimisée pour les réseaux de distribution radiale, permettant une gestion décentralisée de l'énergie et une isolation des pannes.
Conception des enroulements en cuivre: Les bobines de cuivre à haute conductivité minimisent les pertes résistives (≤ 0,98% de perte de charge) et améliorent l'efficacité (≥99,3% à 75% de charge).
Refroidissement avancé: conception à l'huile avec un refroidissement en onan (huile naturel naturel), assurant un fonctionnement stable à des températures allant jusqu'à 65 ° C ambiant.
Haute capacité : 2000 KVA Électricité pour les parcs éoliens à grande échelle et les réseaux industriels.
Conformité à la sécurité: Compliance complète avec les normes IEEE C57.12.20, y compris la capacité de résolution de court-circuit 25KA.
Advatages du transformateur monté sur tampon de cuivre de 2000kva en type radial
Conception du noyau radial : noyau en acier de silicium à faible perte avec construction de pas de pas, réduisant les pertes à no-charge de 15% par rapport aux modèles conventionnels.
Durabilité et durée de vie: Conçu pour résister aux conditions météorologiques difficiles et à une utilisation intensive, ce transformateur offre une fiabilité à long terme, ce qui en fait un choix abordable pour les infrastructures nouvelles et existantes.
Distribution de puissance efficace: conçue pour fournir une puissance régulière, ce transformateur réduit les pertes d'énergie pendant la transmission, aidant à améliorer l'efficacité globale du système et à économiser les coûts à long terme.
Conception interactive du réseau: le transformateur est compatible avec le flux de puissance bidirectionnel pour les systèmes hybrides (éolien + stockage), la conception radiale et l'enroulement en cuivre obtiennent une double amélioration de l'efficacité énergétique et de la résilience du réseau.
Applications du transformateur monté sur tampon de cuivre de 2000kva en type radial
Systèmes de collection de parcs éoliens: Acceptez et augmentez la puissance de plusieurs éoliennes (0,69 kV / 50 Hz) à 34,5 kV, puis se connectez à la grille principale via un réseau radial.
Intégration des systèmes énergétiques émergents:
Production d'hydrogène via l'électrolyse: alimentation à faible distorsion harmonique (THD <3%) 13,8 kV à des électrolyseurs de membrane d'échange de protons de classe 5 MW (PEM), optimisant l'efficacité de la production d'hydrogène.
Véhicule à réseau (V2G): flux de puissance bidirectionnel nable (0,48 kV ↔ 34,5 kV) dans les stations de charge EV, réalisant la régulation de la fréquence du réseau et les capacités de mise en mémoire tampon du stockage d'énergie.
Intégration de la grille des plantes PV à grande échelle: convertir la tension DC à partir de réseaux PV (par exemple, 800 V CC → 0,48 kV CA via les onduleurs) et passer à 13,8 kV pour l'intégration transparente avec des grilles de distribution urbaine. Le système prend en charge une 'auto-consommer avec un modèle opérationnel de rendement excédentaire ', où l'excès d'électricité est livré au réseau public via un réseau radial.
Alimentation de l'industrie lourde: Fournir une précision de régulation de tension de 1% pour les fours à arc électrique de moulin à acier (EAFS) avec des fluctuations de charge de ± 30%, minimisant les temps d'arrêt de la production. Le système offre une capacité de court-circuit 25KA / 3S avec une capacité de protéger les équipements des transitoires de la grille.
FAQ de transformateur monté sur un cuivre en cuivre de 2000kva en type radial
1. Quelles sont les applications typiques d'un transformateur monté sur pad en cuivre de 2000kva?
Ces transformateurs sont couramment utilisés dans les systèmes de distribution radiale pour les applications commerciales, industrielles et utilitaires, telles que:
Distribution d'énergie pour les grandes installations (par exemple, usines, centres de données).
Intégration dans des sous-stations préfabriquées ou des réseaux d'énergie renouvelable.
Zones nécessitant des installations extérieures compactes et à faible entretien.
2. Quelle est l'efficacité et la plage de tension typiques de ces transformateurs montés sur un cuivre?
Efficacité: jusqu'à 96% dans les modèles avancés, minimisant la perte d'énergie.
Plage de tension
Primaire: 1 kV - 35 kV (personnalisable).
Secondaire: réglable en fonction des exigences de la grille (par exemple, 400 V - 4,8 kV).
3. Ces transformateurs montés en cuivre peuvent-ils être personnalisés？
Oui, l'offre d'électricité Pearl:
Services ODM / OEM: rapports de tension sur mesure, boîtiers et systèmes de refroidissement.
Configuration radiale: arrangements de riglation réglables et changeurs de robinet.
4. Quelles certifications ou normes ces montés sur un cuivre sont -ils conformes? transformateurs
IEEE C57.12.00: couvre les tests pour les systèmes à haute tension (indirectement pertinents pour l'isolation et la sécurité).
UL: Certifications facultatives pour les marchés nord-américains.
5. Quelles sont les méthodes de refroidissement utilisées dans ces transformateurs montés sur un cuivre?
Le transformateur utilise la méthode de refroidissement ONAN (Oil Natural Air Natural), qui peut maintenir efficacement la température de fonctionnement optimale et assurer un fonctionnement sûr et efficace du transformateur.
