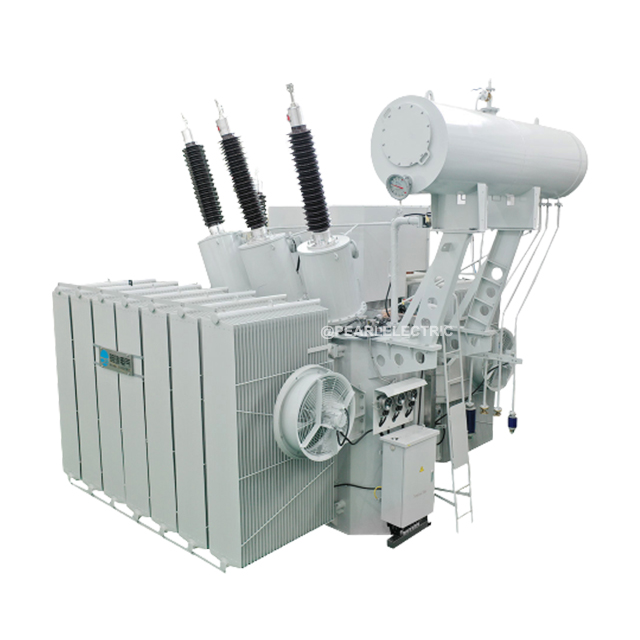

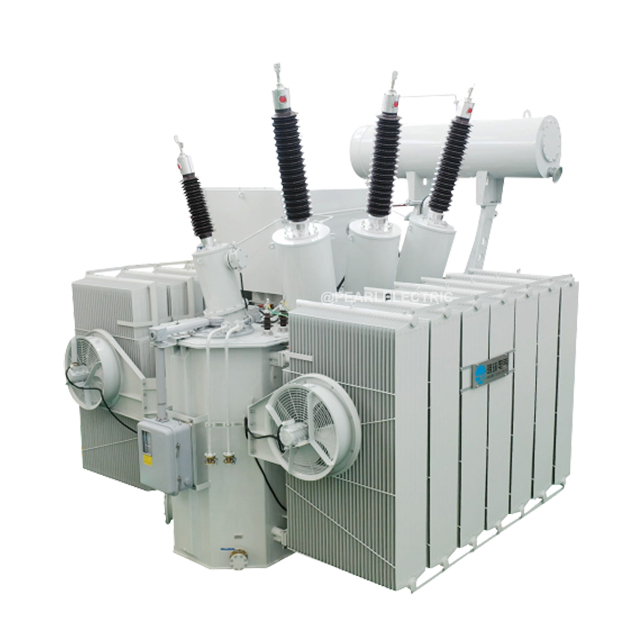

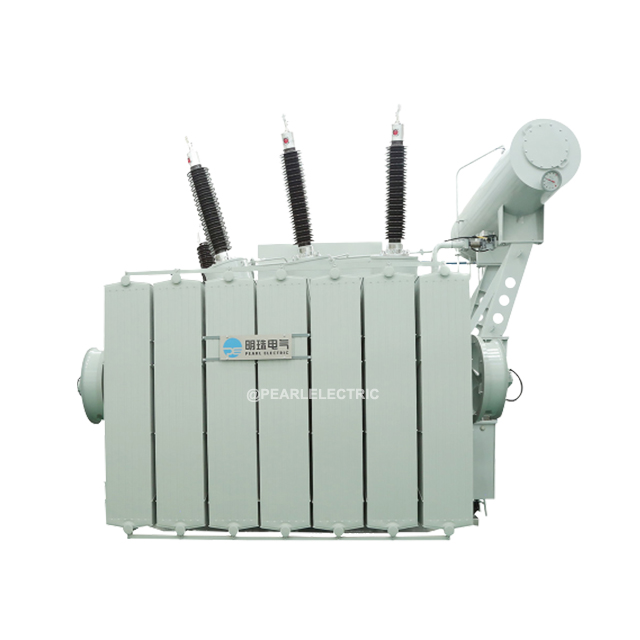

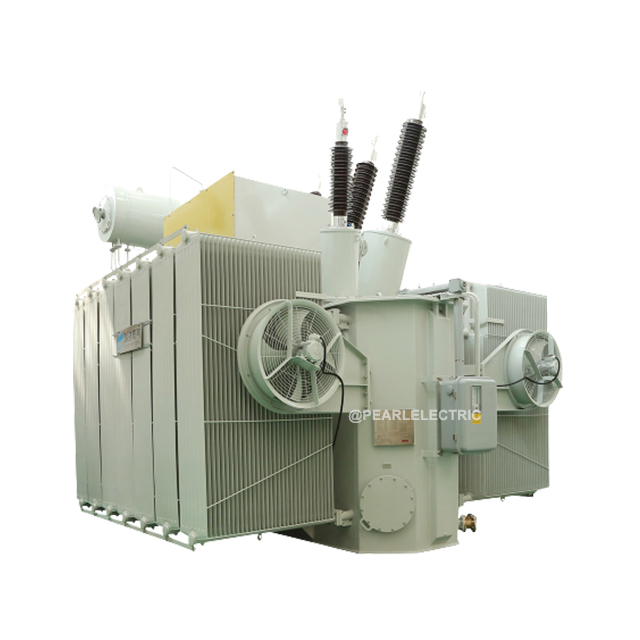

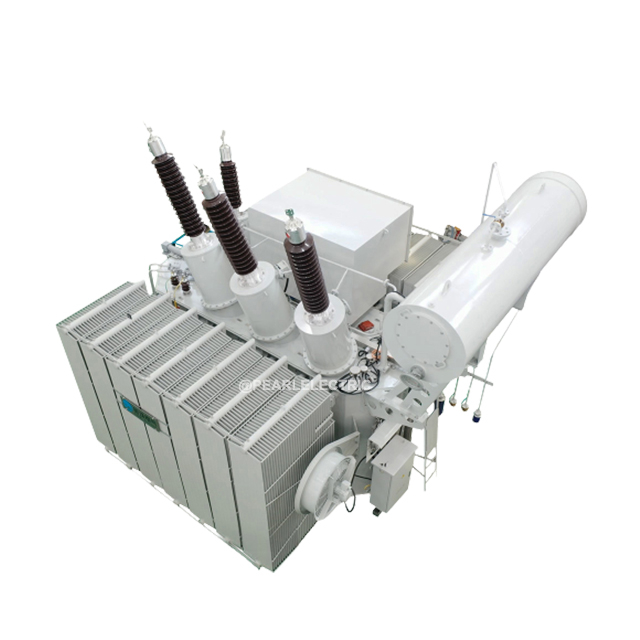

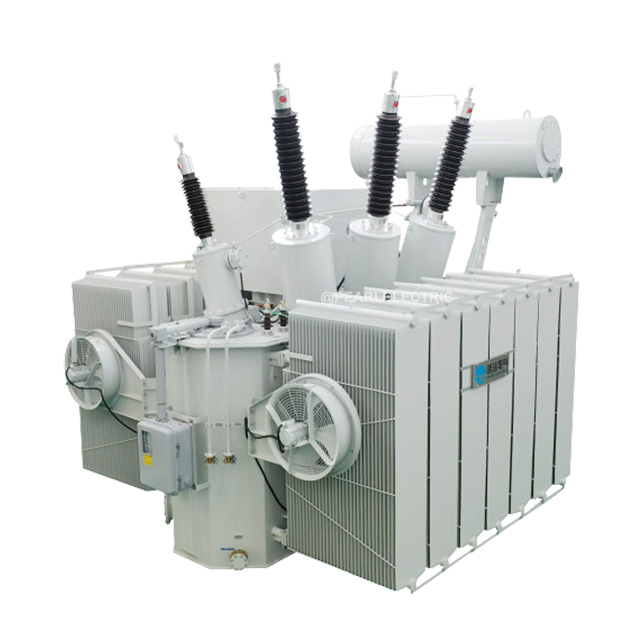

Transformateur de puissance élévateur 40MVA 132kV/11kV pour énergie renouvelable de parc solaire/éolien

À mesure que l’intégration des énergies renouvelables continue de se développer, les systèmes de réseau nécessitent une plus grande résilience pour gérer les fluctuations de la puissance de production et les conditions de charge dynamiques. Le transformateur de puissance élévateur à double enroulement immergé dans l'huile  de 40 MVA 132 kV/11 kV de Pearl Electric est spécialement conçu pour les centrales solaires photovoltaïques et les parcs éoliens à grande échelle, augmentant efficacement la puissance générée pour une connexion fiable au réseau. Doté d'un noyau à faibles pertes, d'une conception d'enroulement optimisée, de performances de refroidissement robustes et d'une forte capacité de résistance aux courts-circuits, il garantit un rendement élevé, une stabilité du réseau et une fiabilité opérationnelle à long terme. Servant à la fois de lien essentiel entre la production d’énergie renouvelable et le réseau de transport et de garantie d’une fourniture d’énergie sécurisée, ce transformateur constitue une solution fiable pour les infrastructures modernes d’énergie renouvelable.

Paramètres du produit

Caractéristiques du transformateur de puissance élévateur 40MVA 132kV/11kV

• Optimisé pour les charges variables : conçu avec des tôles d'acier au silicium laminées à froid à grains orientés (CRGO) à haute perméabilité et à faible perte (conception de joint à onglet étagé), minimisant à la fois les pertes à vide et le niveau de bruit de fonctionnement (<65 dB).

• Système de refroidissement robuste : équipé des modes de refroidissement avancés ONAN (Oil Natural Air Natural) et ONAF (Oil Natural Air Forced) pour gérer les températures ambiantes extrêmes dans les régions solaires/éoliennes éloignées.

• Intégrité d'isolation élevée : utilise des matériaux d'isolation de qualité supérieure (tels que le papier DuPont® Nomex®) avec un niveau d'isolation de base (BIL) de LI 650 kV / AC 275 kV du côté haute tension, garantissant une stabilité diélectrique à long terme.

• Intégration Smart Grid : Entièrement compatible avec le protocole de communication CEI 61850 . Prend en charge les capteurs intelligents en option pour l'analyse des gaz dissous en ligne (DGA), le suivi de la température des enroulements de fibre optique et la surveillance des décharges partielles (PD).

• Protection sévère de l'environnement : recouvert de la norme de revêtement anticorrosion C5-M (très haute marine/industrielle) selon la norme ISO 12944, empêchant la rouille due aux brouillards salins, aux tempêtes de sable et aux UV élevés.

Avantages du transformateur de puissance élévateur 40MVA 132kV/11kV

• Retour sur investissement exceptionnel grâce à une conception à faibles pertes : les parcs solaires et éoliens ne produisent pas d'électricité 24h/24 et 7j/7. Notre transformateur présente des pertes à vide ultra-faibles, réduisant considérablement le coût de « l'absorption de puissance inverse » du réseau pendant les heures de non-génération (par exemple, la nuit pour l'énergie solaire), augmentant ainsi le retour sur investissement global du projet.

• Résistance supérieure aux harmoniques et aux courts-circuits : les onduleurs renouvelables introduisent des courants harmoniques qui stressent l'isolation. Notre transformateur utilise des enroulements en cuivre à haute résistance mécanique sous prépressage hydraulique, empêchant la déformation dynamique causée par de graves courts-circuits du réseau ou par résonance harmonique.

• Option fluide ester écologique : Pour les écosystèmes sensibles, nous proposons des fluides esters synthétiques ou naturels biodégradables. Cela réduit la responsabilité environnementale en cas de fuites et améliore le niveau de sécurité incendie à proximité d’actifs éoliens/solaires de grande valeur.

• Durée de vie prolongée : grâce à la suppression du vieillissement thermique et aux tests d'acceptation en usine (FAT) rigoureux, y compris des tests d'impulsion de foudre en séquence complète, nous garantissons une faible maintenance et un fonctionnement sans tracas sur un cycle de vie de trois décennies.

Application du transformateur de puissance élévateur 40MVA 132kV/11kV

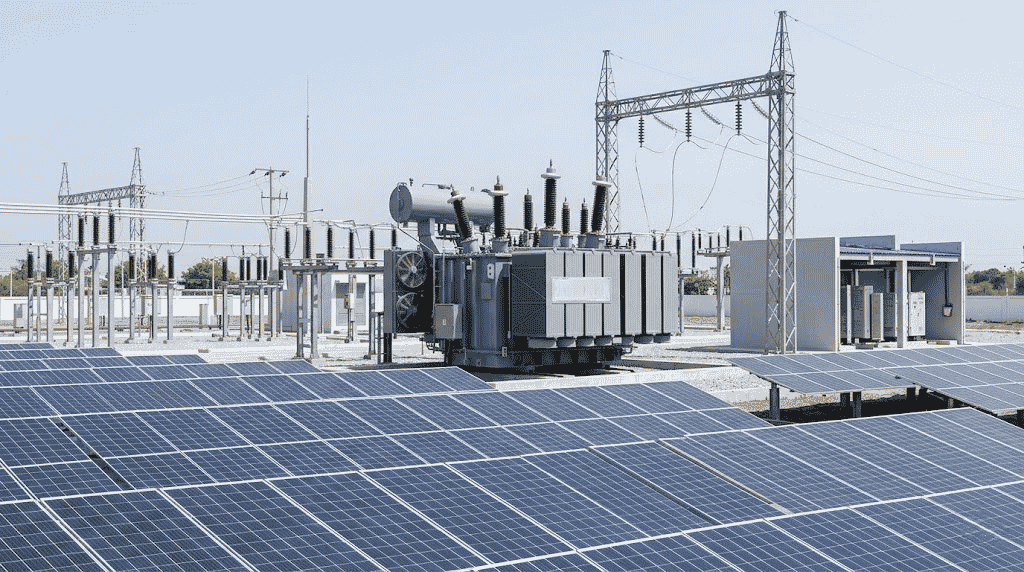

• Hubs solaires photovoltaïques à l'échelle des services publics : servent d'unité d'amplification principale pour collecter l'électricité moyenne tension de 11 kV à partir de plusieurs stations d'onduleurs solaires et l'élever à 132 kV pour le transport régional longue distance.

• Interconnexion d'énergie éolienne terrestre/offshore : conçue sur mesure pour résister aux brusques montées et descentes d'énergie inhérentes aux groupes d'éoliennes, tout en maintenant la stabilité de la tension aux bornes.

• Intégration des systèmes de stockage d'énergie par batterie (BESS) : parfaitement optimisée pour les besoins de flux d'énergie bidirectionnel pendant les cycles de charge et de décharge intenses dans les installations de stockage à l'échelle du réseau de plusieurs mégawatts.

FAQ

Q1 : Ce transformateur de 40 MVA est-il conforme aux normes internationales de conformité du réseau ?

• R : Oui. Nos transformateurs 40 MVA 132 kV sont entièrement conçus, fabriqués et testés en stricte conformité avec les normes CEI 60076 (Europe/International) et IEEE C57.12.00 (Amériques). Nous fournissons des rapports d’essais de type complets provenant de laboratoires tiers accrédités.

Q2 : Comment choisir entre OLTC (On-Load Tap Changer) et NLTC (No-Load Tap Changer) pour les fermes renouvelables ?

• R : Pour les parcs solaires et éoliens, nous recommandons fortement un OLTC (±8X1,25 % ou ±10X1,25 %) . Étant donné que la production renouvelable fluctue violemment, un OLTC permet au transformateur d'ajuster automatiquement le rapport de tension sous charge, maintenant ainsi la tension de connexion au réseau stable sans perturber la production d'électricité.

Q3 : Ce transformateur peut-il fonctionner de manière fiable dans des environnements désertiques avec des températures ambiantes élevées ?

• R : Absolument. Pour les applications photovoltaïques dans le désert, nous améliorons la conception de refroidissement vers ONAF avec une limite d'augmentation de la température de l'huile supérieure améliorée. Le réservoir est également équipé de boîtes à bornes IP55/IP65 pour empêcher la pénétration de sable et de poussière.

Q4 : Quel est le délai de livraison standard et la méthode d'expédition pour un transformateur 40 MVA 132 kV ?

• R : Le délai typique de production et de test est de 16 à 20 semaines à compter de l’approbation du dessin. En raison de sa taille et de son poids, le corps principal du transformateur est expédié sans huile (rempli d'azote sec) via des navires de transport lourd ou des conteneurs plats spécialisés, les radiateurs et l'huile étant expédiés séparément.
