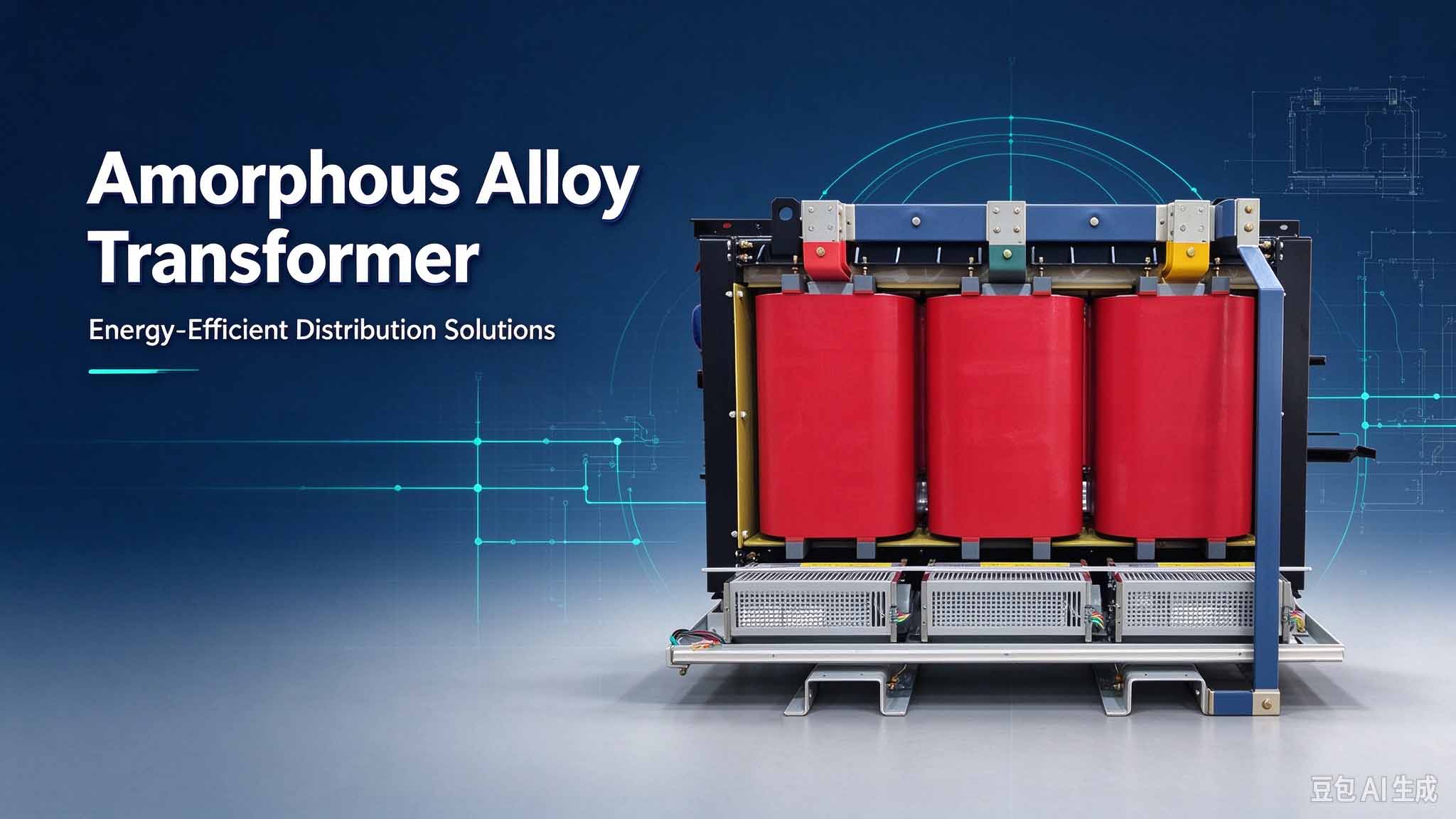

Un transformateur en alliage amorphe est un transformateur électrique économe en énergie qui utilise un alliage métallique amorphe comme matériau de base, au lieu de l'acier au silicium cristallin conventionnel que l'on trouve dans les transformateurs traditionnels.
Le mot « amorphe » signifie « sans forme régulière ». Dans un alliage métallique amorphe, les atomes sont disposés de manière aléatoire plutôt que dans le réseau cristallin ordonné et répétitif typique de l’acier au silicium. Cette structure atomique unique confère au matériau des propriétés magnétiques distinctives, c'est exactement pourquoi le transformateur en alliage amorphe offre une perte de noyau plus faible, un rendement plus élevé et une durée de vie plus longue que les unités équivalentes en acier au silicium .
En raison de ces avantages, le transformateur en alliage amorphe est devenu l'une des catégories de produits à la croissance la plus rapide dans les réseaux de distribution mondiaux, en particulier dans les projets où les économies d'énergie et les faibles coûts d'exploitation sont des priorités absolues.
Pour comprendre pourquoi le transformateur en alliage amorphe surpasse les conceptions conventionnelles, il est nécessaire d’examiner de près son matériau de base.
L'alliage métallique amorphe, souvent appelé « verre métallique », est un métal spécial produit par refroidissement rapide d'un alliage fondu à des vitesses extrêmement élevées (généralement supérieures à un million de degrés Celsius par seconde). Ce refroidissement ultra rapide empêche les atomes de s'organiser en une structure cristalline régulière, de sorte que le matériau fini conserve une disposition atomique désordonnée, semblable à celle du verre.
En raison de cet arrangement atomique aléatoire, l'alliage métallique amorphe présente des propriétés magnétiques supérieures à celles de l'acier au silicium cristallin pour les applications de noyaux de transformateur. L'absence de joints de grains, points faibles des matériaux cristallins, améliore également la résistance mécanique et la résistance à la corrosion de l'alliage.
Le noyau du transformateur est le cœur de la machine. Il fournit un circuit magnétique fermé à travers lequel le flux magnétique alternatif peut passer entre les enroulements primaire et secondaire. Les performances de ce noyau régissent directement la perte du noyau, le courant à vide, le niveau de bruit et l'efficacité de fonctionnement globale.
Dans un transformateur silicium - acier traditionnel, la structure des grains cristallins force les domaines magnétiques à dépasser les limites des grains lorsque le champ alterne, ce qui produit une perte d'hystérésis. Dans un transformateur en alliage amorphe, la disposition atomique désordonnée permet aux domaines magnétiques de répondre plus facilement, ce qui entraîne une boucle d'hystérésis très étroite et des pertes par hystérésis considérablement réduites.
Le principe de fonctionnement d'un transformateur en alliage amorphe est identique à celui d'un transformateur classique.
Lorsqu'un courant alternatif circule dans l'enroulement primaire, il crée un champ magnétique en constante évolution à l'intérieur du noyau en alliage amorphe. Ce champ magnétique changeant induit alors une force électromotrice dans l'enroulement secondaire, permettant à la tension et au courant d'être transformés aux niveaux requis tout en transférant la puissance de l'entrée au côté sortie.
La principale différence réside dans le noyau. Étant donné que le noyau en métal amorphe peut être magnétisé et démagnétisé avec moins d'énergie, le transformateur en alliage amorphe gaspille moins d'énergie électrique sous forme de chaleur à chaque cycle du courant alternatif. Au fil de milliers d'heures de fonctionnement, cette petite différence par cycle se traduit par des économies d'énergie substantielles.
Le transformateur en alliage amorphe apporte un large éventail d'avantages techniques et économiques par rapport aux conceptions en acier au silicium .
L'avantage le plus célèbre du transformateur en alliage amorphe est sa perte à vide La perte dans le noyau est l'énergie dissipée à l'intérieur du noyau du transformateur, même lorsqu'aucune charge n'est connectée, provoquée par l'hystérésis et les courants de Foucault. Grâce à la structure atomique aléatoire de l'alliage amorphe, la perte extrêmement faible. à vide d'un transformateur en alliage amorphe peut être réduite d'environ 60 % à 80 % par rapport à un transformateur traditionnel équivalent en acier Pour un service public qui exploite des centaines d'unités 24 heures sur 24, cela se traduit par d'énormes économies d'énergie et de coûts tout au long de la durée de vie du transformateur.au silicium.
Les alliages amorphes possèdent une perméabilité magnétique élevée, ce qui signifie qu'ils peuvent être magnétisés et démagnétisés très facilement. Cela conduit à un courant d'excitation plus faible et réduit encore davantage les pertes à vide . Un noyau plus réactif améliore également l'efficacité globale du transformateur en alliage amorphe dans des conditions de pleine charge et de charge partielle .
Étant donné que la structure amorphe produit une boucle d’hystérésis étroite, l’énergie perdue lors de l’inversion répétée de la direction de magnétisation est beaucoup plus faible. Combinée à de faibles pertes par courants de Foucault, la perte totale dans le noyau du transformateur en alliage amorphe reste bien inférieure à celle des transformateurs conventionnels.
Doté d'un noyau plus efficace, le transformateur en alliage amorphe maintient une tension de sortie plus stable dans diverses conditions de charge. Une bonne régulation de tension protège les équipements sensibles en aval et améliore la qualité de l’énergie pour les utilisateurs finaux.
Les noyaux en alliage amorphe ont tendance à fonctionner avec des niveaux de bruit et de vibrations inférieurs à ceux des noyaux en acier au silicium , ce qui rend le transformateur en alliage amorphe bien adapté aux zones résidentielles, aux bâtiments commerciaux et à d'autres installations sensibles au bruit .
La réduction des contraintes thermiques dues à des pertes de noyau inférieures, combinée à un matériau de noyau résistant à la corrosion , contribue à une durée de vie opérationnelle plus longue du transformateur en alliage amorphe. Cela réduit le coût total de possession et réduit la fréquence de remplacement.
Le transformateur en alliage amorphe est déployé dans une large gamme de scénarios de distribution d'énergie et industriels.
L'application la plus courante du transformateur en alliage amorphe concerne les réseaux de distribution, fournissant de l'énergie aux communautés résidentielles, aux bâtiments commerciaux et aux petits utilisateurs industriels. Son rendement élevé et son faible bruit en font un excellent choix lorsque les transformateurs fonctionnent pendant de longues périodes à faible charge moyenne – exactement les conditions dans lesquelles les économies de pertes dans le noyau sont les plus importantes.
Dans les systèmes de production et de transmission d’électricité, le transformateur en alliage amorphe est utilisé pour réduire les pertes de transmission. Bien que l’investissement initial puisse être plus élevé que pour les unités en acier au silicium , le retour sur investissement rapide grâce aux économies d’énergie le rend attrayant pour les services publics et les opérateurs industriels à grande échelle .
Les parcs solaires, les centrales éoliennes et les stations de stockage d'énergie nécessitent de plus en plus le transformateur en alliage amorphe, car ces systèmes fonctionnent pendant de longues périodes de lumière du jour ou des cycles à haut rendement où l'efficacité affecte directement la rentabilité. De faibles pertes et des performances stables en font un choix privilégié pour les projets modernes d’énergie renouvelable .
Pour les applications qui exigent des pertes exceptionnellement faibles – telles que les centres de données, les hôpitaux et la fabrication de précision – le transformateur en alliage amorphe offre une solution fiable et hautes performances .
Au-delà des avantages économiques, le transformateur en alliage amorphe soutient le développement durable de plusieurs manières mesurables.
Étant donné que le transformateur en alliage amorphe réduit considérablement les pertes à vide, il réduit la consommation d'électricité sur l'ensemble du réseau. Une consommation moindre signifie une réduction de la demande en centrales électriques et, par conséquent, une réduction des émissions de gaz à effet de serre . Pour les pays qui progressent vers leurs objectifs de neutralité carbone , l’adoption généralisée de transformateurs en alliage amorphe est une mesure pratique et à fort impact .
La durée de vie plus longue du transformateur en alliage amorphe réduit la fréquence de remplacement et le volume des équipements mis au rebut, minimisant ainsi les déchets électroniques et conservant les matières premières.
Avec un rendement plus élevé par unité de capacité, un transformateur en alliage amorphe peut souvent atteindre les performances requises avec moins de matériaux de base, contribuant ainsi à l'efficacité des ressources tout au long de la chaîne de fabrication.
Lors de l'achat d'un transformateur en alliage amorphe, les acheteurs doivent évaluer plusieurs paramètres clés pour garantir qu'ils reçoivent un produit fiable et rentable .
Perte à vide (W) : Comparez la perte à vide spécifiée avec des unités équivalentes en acier au silicium ; un transformateur en alliage amorphe de qualité devrait montrer une réduction substantielle.
Capacité nominale (kVA/MVA) : Confirmez que le transformateur correspond au profil de charge réel, y compris la charge maximale et moyenne attendue.
Tension nominale et plage de prises : assurez-vous que les tensions primaires et secondaires et la plage du changeur de prises correspondent au réseau local.
Méthode de refroidissement (ONAN / KNAN / AN / AF) : Choisissez la configuration de refroidissement adaptée à l'environnement d'installation et aux exigences de sécurité incendie .
Niveau sonore (dB) : Pour les sites résidentiels ou intérieurs, vérifier les performances acoustiques.
Certifications et normes : vérifiez la conformité aux normes internationales telles que CEI 60076, GB 1094 et aux classifications d'efficacité énergétique pertinentes .
Expérience du fabricant : s'approvisionner auprès d'un fabricant ayant fait ses preuves, des installations de test complètes et un support après - vente fiable, tel que Pearl Electric.
Comprendre le matériau lui-même aide les ingénieurs à comprendre pourquoi le transformateur en alliage amorphe fonctionne si bien.
Les alliages amorphes présentent une résistance et une dureté exceptionnellement élevées, dépassant souvent les alliages cristallins. Ceci est attribué à l’absence de joints de grains, qui élimine les points faibles où les fissures ont tendance à se nucléer et à se propager.
La structure dense et uniforme et l’absence de joints de grains confèrent aux alliages amorphes une résistance supérieure à la corrosion et à l’oxydation, contribuant ainsi à la durabilité du noyau du transformateur en alliage amorphe.
De nombreux alliages amorphes présentent un comportement magnétique doux : ils peuvent être facilement magnétisés et démagnétisés. Cela les rend idéaux pour les noyaux de transformateurs et les capteurs magnétiques, où de faibles pertes et une réponse rapide sont requises.
Les alliages amorphes peuvent se déformer considérablement sans se fracturer et présenter une excellente résistance à l'usure, ce qui les rend utiles dans les outils de coupe et les revêtements protecteurs.
Les alliages amorphes ont généralement une résistivité électrique plus élevée que les alliages cristallins, ce qui contribue à limiter les pertes par courants de Foucault dans le noyau – une autre raison pour laquelle le transformateur en alliage amorphe atteint des pertes totales si faibles.
Certains alliages amorphes sont biocompatibles, permettant leur utilisation dans les implants biomédicaux. Bien que cela ne soit pas directement pertinent pour la fabrication de transformateurs, cela démontre la polyvalence de cette famille de matériaux.
En conclusion, le transformateur en alliage amorphe représente une avancée technologique significative par rapport aux transformateurs traditionnels en acier au silicium en termes d'efficacité énergétique, de performances opérationnelles et d'impact environnemental. Sa faible perte à vide, sa perméabilité élevée, sa faible perte par hystérésis, son fonctionnement silencieux et sa longue durée de vie en font un choix privilégié dans les applications de distribution, d'énergie et d' énergies renouvelables.
En tant que fabricant leader de transformateurs de puissance , Pearl Electric combine une technologie avancée de noyau en alliage amorphe avec un contrôle de qualité rigoureux, des certifications internationales et un support technique dédié pour fournir des solutions fiables et économes en énergie aux clients du monde entier. Si vous prévoyez une mise à niveau du réseau de distribution ou un nouveau projet d'énergie renouvelable , contactez Pearl Electric pour discuter de la façon dont un transformateur en alliage amorphe peut réduire vos coûts d'exploitation et soutenir vos objectifs de développement durable.
