Quelles sont les méthodes de refroidissement d’un transformateur de puissance ?

Méthodes de refroidissement des transformateurs de puissance : une explication détaillée

Les transformateurs de puissance sont des composants essentiels des systèmes électriques et chaque transformateur de puissance génère de la chaleur pendant son fonctionnement. Pour garantir un fonctionnement efficace et sûr, diverses méthodes de refroidissement sont utilisées pour dissiper cette chaleur. Le choix de la méthode de refroidissement dépend de facteurs tels que la taille, la puissance nominale et l'application spécifique du transformateur de puissance. Vous trouverez ci-dessous une explication détaillée des méthodes de refroidissement courantes appliquées à un transformateur de puissance, de leur fonctionnement, ainsi que de leurs avantages et limites.

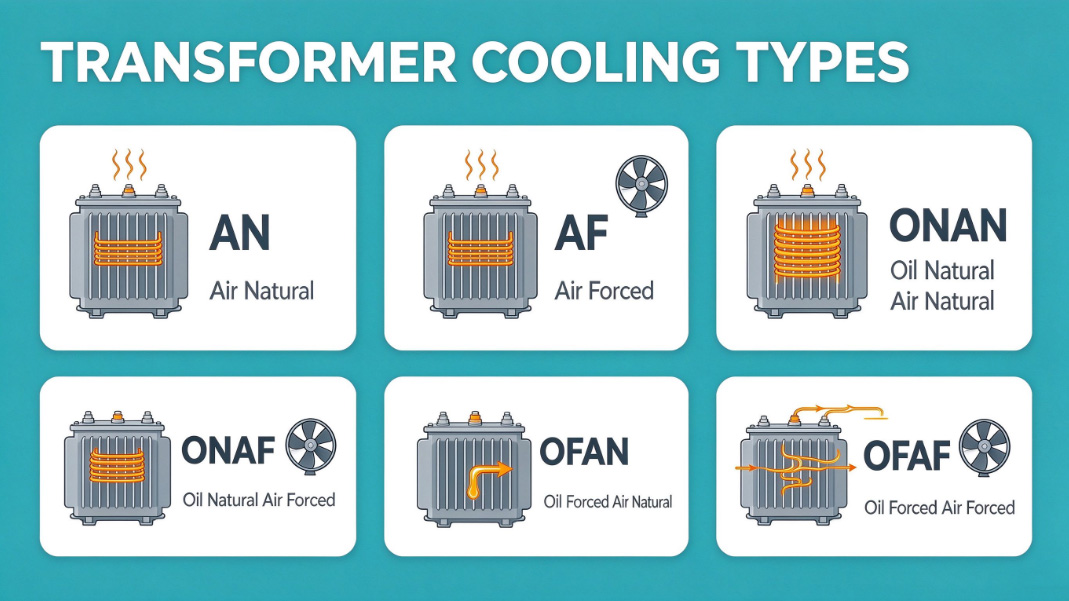

Méthodes de refroidissement courantes utilisées dans un transformateur de puissance

Transformateur de refroidissement par air naturel (AN)

• Processus : La chaleur du transformateur de puissance est dissipée par convection naturelle de l'air. La surface extérieure et tous les radiateurs fixés sont exposés à l'air ambiant ; la chaleur du noyau et des enroulements est transférée au réservoir et aux radiateurs, qui la rejettent dans l'air.

• Avantages : Simple, économique et fiable.

• Limitations : Capacité de refroidissement limitée, sensible aux variations de température ambiante.

Transformateur à refroidissement par air forcé (AF)

• Processus : Les ventilateurs forcent l'air frais sur la surface du transformateur de puissance, augmentant ainsi le taux de transfert de chaleur et améliorant la capacité de refroidissement par rapport au refroidissement naturel par air.

• Avantages : Capacité de refroidissement améliorée ; peut supporter des charges plus élevées.

• Limites : Nécessite des équipements supplémentaires (ventilateurs), niveaux de bruit accrus.

Transformateur auto-refroidi immergé dans l'huile (ONAN)

• Processus : Le transformateur de puissance est immergé dans l’huile, agissant à la fois comme moyen isolant et réfrigérant. La chaleur est transférée à l’huile, qui circule naturellement dans le réservoir et la restitue à travers les parois du réservoir.

• Avantages : Bonne isolation, rigidité diélectrique élevée, dissipation thermique efficace.

• Limites : nécessite un entretien régulier de l'huile, risque de fuite d'huile.




Transformateur refroidi à l'air pulsé (ONAF) immergé dans l'huile

• Processus : Combine l’immersion dans l’huile avec l’air pulsé. Les ventilateurs forcent l'air sur le réservoir, augmentant ainsi le transfert de chaleur de l'huile à l'air.

• Avantages : Capacité de refroidissement améliorée par rapport à ONAN, supporte des charges plus élevées.

• Limites : Nécessite des ventilateurs supplémentaires, augmentation du bruit.

Transformateur refroidi par air à circulation d'huile forcée (OFAF)

• Processus : L'huile est pompée à travers le transformateur de puissance et un refroidisseur d'huile externe ; les ventilateurs refroidissent l'huile, qui est ensuite recirculée.

• Avantages : Capacité de refroidissement élevée, adaptée aux gros transformateurs de puissance.

• Limites : Nécessite un équipement complexe (pompes, refroidisseurs d'huile, ventilateurs).

Transformateur refroidi par eau à circulation d'huile forcée (OFWF)

• Processus : similaire à l'OFAF, mais de l'eau est utilisée à la place de l'air pour refroidir l'huile dans le refroidisseur externe.

• Avantages : Très grande capacité de refroidissement, adaptée aux transformateurs de puissance extrêmement grands.

• Limites : Nécessite une source d’eau, risque de contamination de l’eau.

Facteurs affectant le choix de la méthode de refroidissement dans un transformateur de puissance

• Taille et puissance nominale du transformateur de puissance : les unités plus grandes nécessitent généralement un refroidissement plus sophistiqué.

• Température ambiante : des températures ambiantes élevées peuvent nécessiter un refroidissement plus efficace.

• Conditions de charge : des surcharges fréquentes peuvent nécessiter une méthode de refroidissement avec une capacité de surcharge plus élevée.

• Lieu d'installation : l'installation intérieure ou extérieure influence le choix de la méthode de refroidissement.

Considérations supplémentaires concernant le refroidissement des transformateurs de puissance

• Transformateurs de puissance de type sec : n'utilisez pas d'huile ; ils peuvent utiliser un refroidissement par jet d'air ou une imprégnation sous pression sous vide.

• Méthodes de refroidissement spéciales : pour des applications spécifiques, un refroidissement direct par eau ou par hélium peut être utilisé.

Conditions correspondantes d'un transformateur de puissance pendant le refroidissement

• Capacité de charge : charge maximale qu'un transformateur de puissance peut supporter dans des conditions spécifiées.

• Dissipation thermique : processus d'élimination de la chaleur du transformateur de puissance.

• Milieu isolant : matériau utilisé pour empêcher les pannes électriques à l’intérieur du transformateur de puissance.
