Transformateur haute tension vs transformateur de distribution : différences clés pour les acheteurs EPC

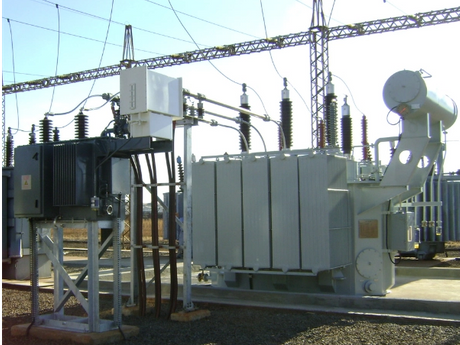

Qu\"est-ce qu\"un transformateur haute tension ?<\/h2>

Un transformateur haute tension est conçu pour fonctionner à des tensions de transmission, généralement supérieures à 35 kV et atteignant souvent 110 kV, 220 kV ou plus.<\/p>

Caractéristiques clés:<\/h3>

• Utilisé dans les réseaux de transmission et les sous-stations à grande échelle<\/p><\/li>

• Gère le transfert de puissance en masse sur de longues distances<\/p><\/li>

• Conçu pour un rendement élevé dans des conditions de pleine charge<\/p><\/li>

• Nécessite des systèmes avancés d’isolation et de refroidissement<\/p><\/li><\/ul>

  Applications typiques:<\/span><\/h3>

  • Centrales de production d\"électricité<\/p><\/li>

  • Sous-stations de transport du réseau<\/p><\/li>

  • Grandes installations industrielles<\/p><\/li><\/ul>

    Qu\"est-ce qu\"un transformateur de distribution ?<\/h2>

    Un transformateur de distribution est utilisé pour abaisser la tension à des niveaux adaptés aux utilisateurs finaux, généralement inférieurs à 35 kV (par exemple 33 kV/11 kV/0,4 kV).<\/p>

    Caractéristiques clés:<\/span><\/h3>

    • Installé à proximité des points de consommation<\/p><\/li>

    • Optimisé pour l\"efficacité énergétique à des charges variables<\/p><\/li>

    • Capacité inférieure à celle des transformateurs haute tension<\/p><\/li>

    • Conception plus simple et entretien plus facile<\/p><\/li><\/ul>

      Applications typiques:<\/h3>

      • Zones résidentielles et commerciales<\/p><\/li>

      • Petites et moyennes installations industrielles<\/p><\/li>

      • Réseaux de distribution d\"électricité urbains et ruraux<\/p><\/li><\/ul>

        Différences clés entre les transformateurs haute tension et de distribution<\/h2>

        1. Niveau de tension et capacité<\/h3>

        Les acheteurs EPC doivent examiner de près les valeurs nominales MVA (Mega Volt-Ampere) et les niveaux d\"isolation.<\/p>

        <\/colgroup>

        Fonctionnalité<\/strong><\/p><\/td>	Transformateur haute tension (puissance)<\/p><\/td>	Transformateur de distribution<\/p><\/td><\/tr>
        Plage de tension<\/strong><\/p><\/td>	Généralement > 35 kV (jusqu\"à 765 kV ou plus)<\/p><\/td>	Habituellement < 35 kV (généralement 11 kV, 22 kV)<\/p><\/td><\/tr>
        Capacité<\/strong><\/p><\/td>	10MVA – 1000MVA+ <\/p><\/td>	25kVA – 10MVA<\/p><\/td><\/tr>
        Isolation<\/strong><\/p><\/td>	Haut niveau requis ; refroidissement sophistiqué<\/p><\/td>	Isolation standard ; souvent refroidi par air ou par huile<\/p><\/td><\/tr>
        Champ d\"application<\/h3><\/td>	Systèmes de transmission<\/p><\/td>	Distribution d\"énergie<\/p><\/td><\/tr>
        Installation<\/strong><\/p><\/td>	Sous-stations, centrales électriques<\/p><\/td>	Utilisateurs finaux proches<\/p><\/td><\/tr><\/tbody><\/table><\/div> Les entrepreneurs EPC doivent aligner la sélection du transformateur sur l’étape du projet (transport ou distribution). <\/p> 2. Caractéristiques de charge et efficacité<\/h3> C’est là que l’impact financier sur un projet EPC devient apparent.<\/p> Efficacité maximale : <\/strong> les transformateurs haute tension sont conçus pour fonctionner avec une efficacité maximale près de la pleine charge <\/strong> (environ 80 à 90 %), car ils fonctionnent en continu à haute capacité.<\/p><\/li> Efficacité toute la journée : <\/strong> les transformateurs de distribution fonctionnent rarement à pleine charge. Ils sont conçus pour une « efficacité toute la journée », ce qui signifie qu'ils sont optimisés pour avoir de faibles pertes dans le noyau (pertes de fer), car ils sont alimentés 24 heures sur 24, 7 jours sur 7, même lorsque la charge du consommateur est faible.<\/p><\/li><\/ul> 3. Conception et construction<\/h3> Transformateurs haute tension :<\/strong><\/p> Systèmes d\"isolation complexes<\/p><\/li> Méthodes de refroidissement avancées (ONAF, OFAF, etc.)<\/p><\/li> Taille physique plus grande<\/p><\/li><\/ul><\/li> Transformateurs de distribution :<\/strong><\/p> Construction plus simple<\/p><\/li> Refroidissement naturel air ou huile (ONAN)<\/p><\/li> Conception compacte<\/p><\/li><\/ul><\/li><\/ul> 7. Considérations relatives aux coûts<\/h3> Transformateurs haute tension : <\/strong> investissement initial élevé mais essentiel pour l'infrastructure du réseau<\/p><\/li> Transformateurs de distribution : <\/strong> coût unitaire inférieur mais requis en plus grandes quantités<\/p><\/li><\/ul> Comment les acheteurs EPC devraient choisir<\/h2> Lors du choix entre des transformateurs haute tension et des transformateurs de distribution, les entrepreneurs EPC doivent évaluer :<\/p> Type de projet<\/h3> Projets de transport → Transformateurs haute tension<\/p><\/li> Projets de distribution → Transformateurs de distribution<\/p><\/li><\/ul> Demande de charge<\/h3> Grosses charges industrielles → Haute tension<\/p><\/li> Consommation locale → Distribution<\/p><\/li><\/ul> Budget et coût du cycle de vie<\/h3> Tenez compte non seulement du coût d’approvisionnement, mais également :<\/p> Efficacité énergétique<\/p><\/li> Exigences d\"entretien<\/p><\/li> Durée de vie prévue<\/p><\/li><\/ul> Normes et conformité<\/h3> Assurez-vous que le transformateur répond aux normes internationales telles que :<\/p> CEI<\/p><\/li> ANSI/IEEE<\/p><\/li><\/ul> Conclusion<\/h2> Comprendre les différences entre les transformateurs haute tension et de distribution est essentiel pour les acheteurs EPC souhaitant optimiser les performances et la rentabilité du projet.<\/p> La sélection du bon type de transformateur en fonction du niveau de tension, de l\"application et des exigences de charge garantira une fourniture d\"énergie fiable et un succès opérationnel à long terme.<\/p> <\/section><\/div> <\/p><\/div>"}
