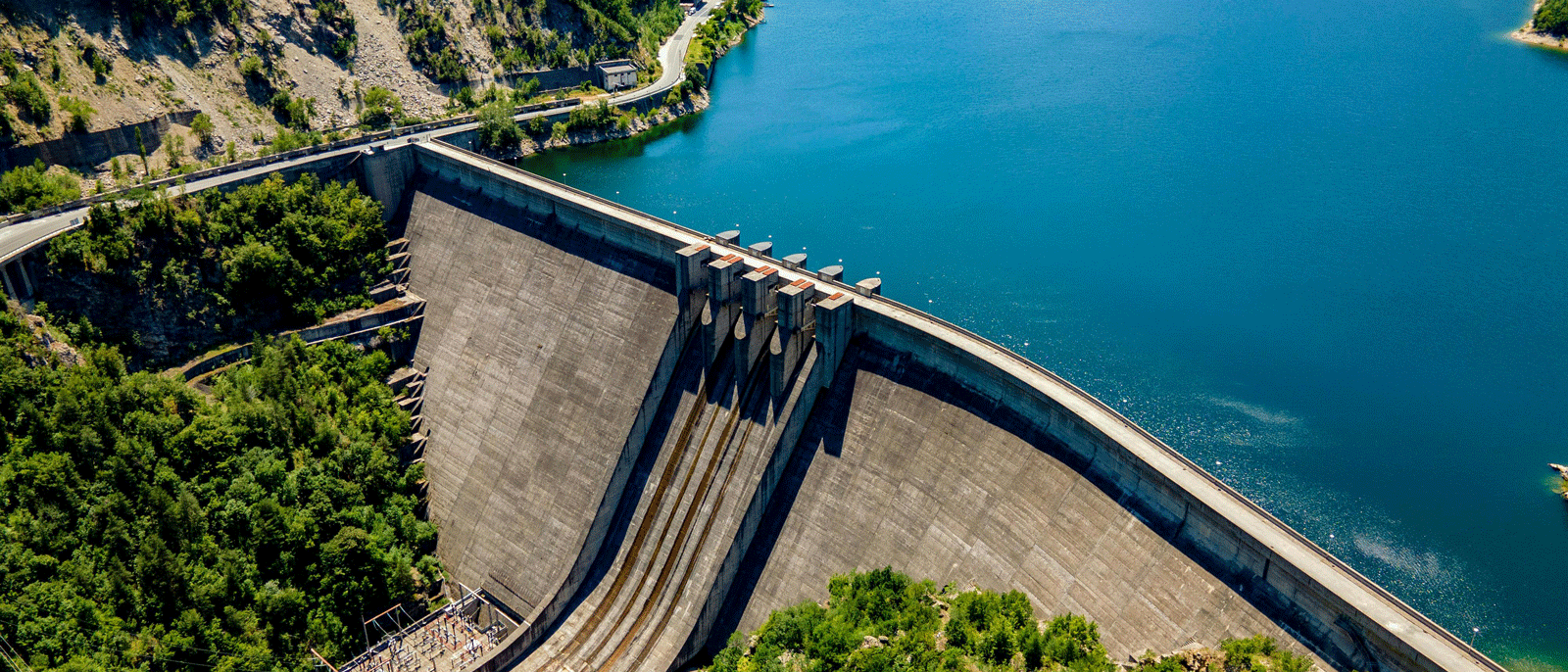

Dans le magnifique paysage industriel d'une centrale hydroélectrique, les transformateurs jouent un double rôle, à la fois silencieux et critique : ils sont le « cœur » du système qui convertit l'énergie de l'eau en électricité propre, et la « passerelle » du réseau qui garantit que cette énergie est fournie de manière efficace et sûre sur de longues distances.
La chaîne de conversion d'énergie en hydroélectricité est claire et efficace : Énergie Potentielle de l'Eau → Énergie Mécanique de la Turbine → Énergie Électrique du Générateur . Cependant, l'électricité produite a généralement une faible tension (par exemple, 10,5 kV, 13,8 kV, 15,75 kV) et ne peut pas être transmise directement sur de longues distances en raison des pertes de ligne prohibitives.
C'est là qu'entre le transformateur élévateur principal . Sa mission principale est d'augmenter la sortie basse tension du générateur jusqu'à des niveaux de tension très élevés ou ultra élevés (par exemple, 110 kV, 220 kV, 500 kV, voire 800 kV) en une seule étape. Cela permet à l'immense puissance de l'hydroélectricité d'être « pompée » sur des centaines, voire des milliers de kilomètres, vers des centres de charge avec un minimum de pertes. On peut dire que sans transformateur, même la ressource hydroélectrique la plus abondante ne pourrait pas devenir la lumière qui éclaire les villes.
Comparés aux transformateurs pour l’énergie thermique ou nucléaire, les transformateurs hydroélectriques sont confrontés à des défis plus uniques et plus graves :
Enjeux géographiques et environnementaux :
Haute altitude : De nombreuses usines se trouvent dans des régions montagneuses où l'air est rare, ce qui nécessite des considérations particulières en matière d'isolation et de conception de refroidissement.
Humidité et condensation élevées : Les centrales électriques souterraines ou à barrage ont des environnements humides, exigeant des transformateurs dotés d'une excellente résistance à l'humidité et à la condensation.
Conditions de transport extrêmes : les emplacements éloignés dans les montagnes profondes et les gorges posent des défis logistiques importants, imposant souvent des limites strictes sur les dimensions et le poids des transformateurs, nécessitant parfois un transport fractionné et un assemblage sur site.
Défis électriques et opérationnels :
Cycles de charge fréquents : les centrales hydroélectriques gèrent souvent l'écrêtage des pointes et la régulation de la fréquence du réseau. Les transformateurs doivent résister à des changements de charge rapides entre charge nulle et pleine charge, même à des surcharges à court terme, ce qui nécessite une résistance mécanique et une stabilité thermique élevées.
Risques de surtension : les longues lignes de transmission sont susceptibles d'introduire des surtensions de foudre et de commutation, soumettant le système d'isolation du transformateur à des tests sévères.
Courants d'appel : les démarrages et arrêts fréquents des groupes électrogènes peuvent soumettre les transformateurs à des impacts importants de courants d'appel magnétisants.
Pour relever ces défis, les transformateurs pour l'hydroélectricité nécessitent une attention particulière dans la conception, la sélection des matériaux et la fabrication :
Aspect conception | Exigences clés et solutions |
Isolation et refroidissement | • Système d'isolation amélioré : appliquer une correction d'altitude pour l'isolation externe ; utilisez des matériaux isolants de première qualité. |
Résistance mécanique | • Serrage et support d'enroulement renforcés : utilisez des plaques de serrage à haute résistance, des processus de pré-compression et des structures de support spéciales pour résister aux impacts fréquents de forces électromagnétiques de court-circuit. |
Performance électrique | • Faibles pertes et rendement élevé : privilégiez l'acier au silicium haute performance, optimisez la conception pour minimiser les pertes à vide et sous charge, en respectant les normes d'efficacité les plus élevées (par exemple, classe 1). |
Adaptabilité structurelle | • Conception compacte et légère : optimise la structure du noyau et du réservoir dans les limites de performances pour répondre aux contraintes de transport strictes. |
Au sein d’une centrale hydroélectrique, différents types de transformateurs répondent à des objectifs spécifiques :
Transformateur élévateur principal : L' équipement de base , adapté à la capacité du générateur pour une sortie haute tension.
Transformateur de service de station : alimente les équipements auxiliaires de l'usine (éclairage, systèmes de contrôle, ventilation, drainage), agissant comme « soutien logistique » pour un fonctionnement sûr.
Transformateur de démarrage : fournit l'alimentation initiale au système de service de la station lors d'un démarrage automatique (démarrage automatique sans alimentation externe du réseau).
Transformateur convertisseur : utilisé dans les centrales de pompage-turbinage ou pour la transmission de courant continu haute tension (HVDC), permettant la conversion AC/DC.
Choisir un fabricant spécialisé de transformateurs hydroélectriques, c’est :
Capacité de conception personnalisée : Capacité à fournir des conceptions « sur mesure » basées sur la géographie, le climat et les paramètres électriques uniques de chaque usine.
Processus de fabrication éprouvé : la fiabilité sur des décennies de fonctionnement dépend de chaque étape, de l'empilement et du bobinage du noyau au séchage sous vide et au remplissage d'huile.
Service de cycle de vie complet : couvre les conseils d'installation, la mise en service, les diagnostics de maintenance préventive et la fourniture de pièces de rechange, devenant ainsi un partenaire à long terme pour l'usine.
Le transformateur pour l’hydroélectricité est une merveille d’ingénierie qui relie l’énergie naturelle verte à la société humaine moderne. C'est plus qu'une combinaison d'acier et de cuivre ; sa mission principale est de transformer la force des rivières en électricité stable, efficace et propre. Dans la poursuite actuelle des objectifs du « double carbone » et du développement énergétique durable, un transformateur hydroélectrique hautement efficace, fiable et intelligent est essentiel pour garantir que chaque goutte d'énergie de l'eau est pleinement utilisée. C'est également le partenaire le plus fiable des investisseurs et opérateurs de projets hydroélectriques.
