1. Introduction du produit
2. Conformité et normes
| Standard | Description |
| IEEE C57.12.00 | Exigences générales pour les transformateurs immentés par liquide |
| IEEE C57.12.28 | Intégrité de l'enceinte pour l'équipement monté sur pad |
| IEEE C57.12.34 | Exigences pour les PMT de l'auto-refroidissement (≤5 MVA, ≤34,5 kV) |
| IEEE C57.12.35 | Codage à barres pour les transformateurs de distribution |
| IEEE C57.12.37 | Rapports électroniques des données de test |
| IEEE C57.91 | Guide de chargement pour les transformateurs d'huile minérale (≤ 100 MVA) |
3. Construction et conception

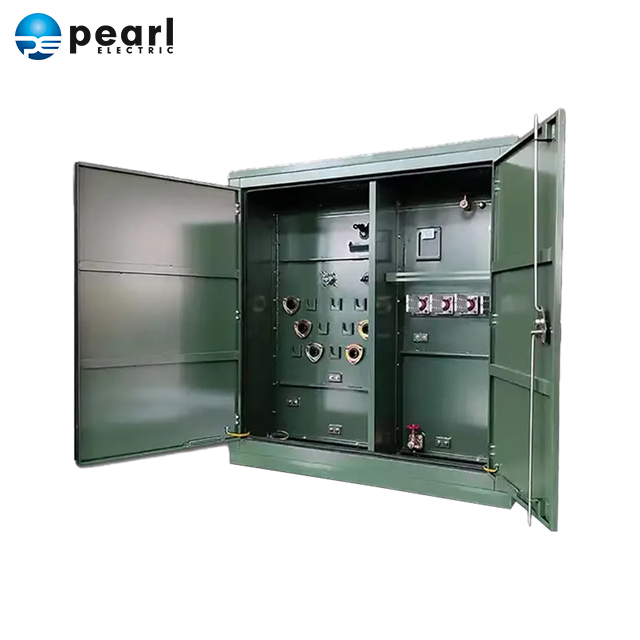

Enceinte et accessibilité
✔ Portes de balançoire à 180 ° - Accès facile pour la maintenance
✔ Terres auto-alignantes - conforme à IEEE C57.12.28
✔ Séparation du compartiment - sections HV & LV divisées par une barrière en acier
Refroidissement et isolation
Options de fluide :
Limites de température :
Protection et commutation
Bay-O-Net Fuse - Création de chargement, avec bouclier d'égouttement d'huile
Tap Changeur - opérable à crochet (positionnement accessible)
Fusation interne - Les fusibles de la cartouche où Bay-O-Net ne sont pas disponibles
4. Avantages clés
✅ Côtes d'installation et de maintenance inférieurs -
Sécurité améliorée - Aucun conducteur exposé, Risque d'incendie réduit
✅ Option écologique - FR3 Fluide biodégradable disponible
✅ Durabilité - Enceinte résistante à la corrosion, résistant aux intempéries
5. Applications typiques
Distribution de l'énergie urbaine (côté rue, Greenbelts)
Parcs industriels (sous-stations compactes)
Énergie renouvelable (fermeture solaire / éolien)
Complexes commerciaux (réseaux câblés souterrains)

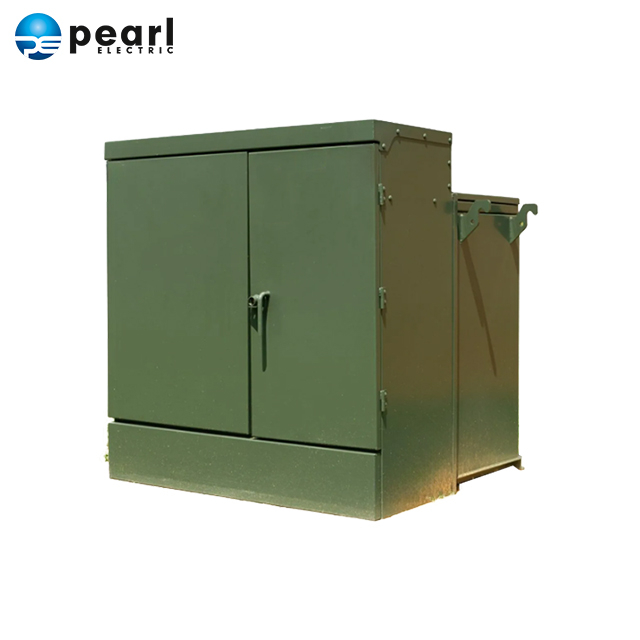

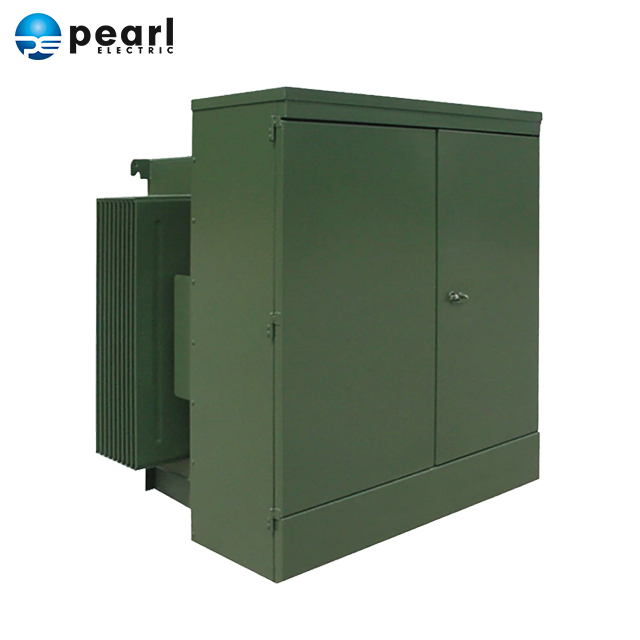

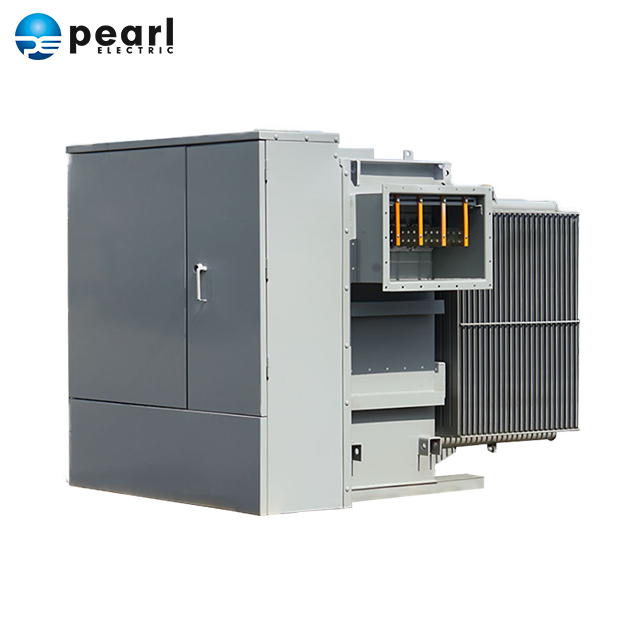

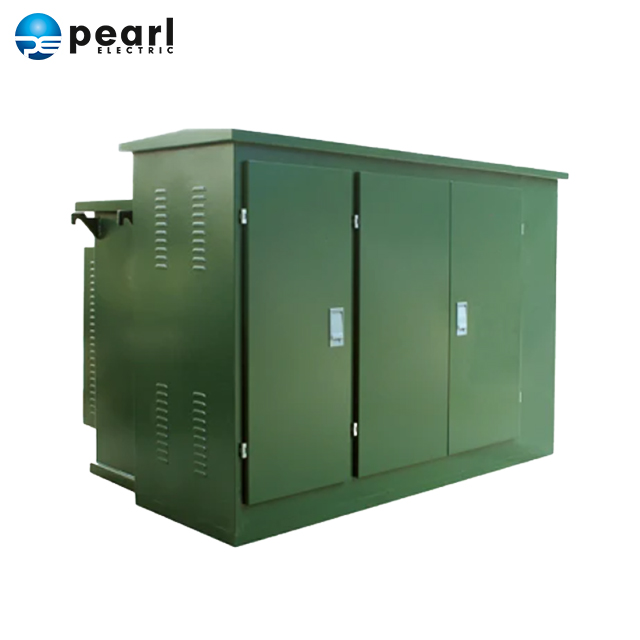

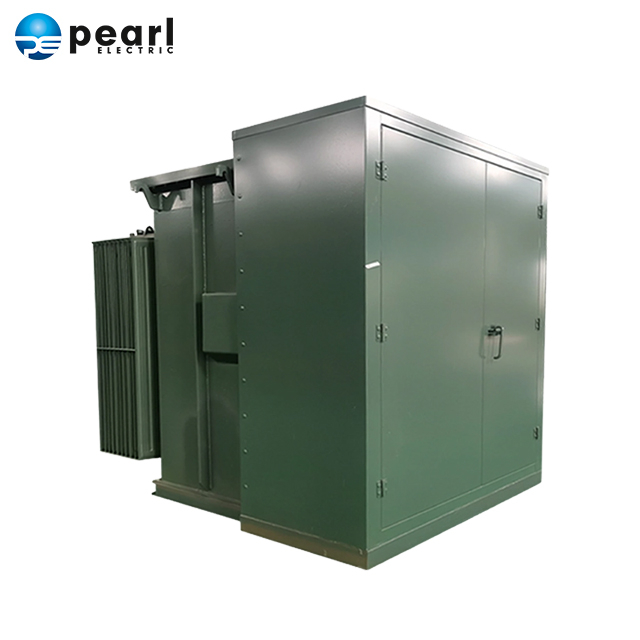

Fiche technique t echnicale pour transformateur Padmount 5 00kva
ARTICLE | ZGSB-500 / 4.16 / 0,24 (0,480) |
Fabricant | Pearl Electric Co., Ltd. |
Standard | IEEE C57 |
Type de transformateur | P ad-transformateur |
Tension primaire | 4.16KV (HV) |
Tension secondaire (LV) | 0,24 kV (LV ) |
Cote nominale | 500KVA (HV) / 5 00KVA (LV) |
Augmentation de la température | 65° C (HV) / 65° C (LV 1) / 65 ° C (L.V2) |
Impédance ( UK =) | 4% à 5 00kva |
Classe d'isolation | Classe A |
Phase | 3 phase |
Fréquence | 60 Hz |
Refroidissement | Onan |
Liquide d'isolation | Huile minérale |
Matériau d'enroulement | Aluminium |
Matériau de base | ACIER INOXYDABLE |
Groupe de vecteur | Dyn1 |
Ajustements et accessoires
Insert de la bague HV
LV Bushing (X)
Bague LV
Changeur de robinet désactivé ( DETC)
Jauge de niveau d'huile
Indicateur de température de l'huile
Soupape de décharge de pression
Jauge à vide de pression
Radiateurs
Fusible bay-o-net
Huile supérieure Piug
Vanne de vidange d'huile avec soupape d'échantillonnage
Vanne d'échantillon de gaz
Pandage de porte verrouillable de tampon
