En tant que composants centraux des systèmes d'alimentation, les transformateurs de step-up générateurs (GSUS) et les transformateurs de distribution (DTS) diffèrent fondamentalement en fonction, conception et fonctionnement. Cette comparaison basée sur les données permet aux ingénieurs et aux équipes d'approvisionnement de prendre des décisions éclairées.
I. Différences fonctionnelles de base
Paramètre | Transformer Step-Up Generator (GSU) | Transformateur de distribution (DT) |
Fonction primaire | Évolution de la tension du générateur (par exemple, 15kV → 400kV) | Pas vers le bas de la tension de la grille (par exemple, 33KV → 400V) |
Point d'installation | Entre générateur et grille de transmission | Entre les lignes de distribution et les utilisateurs finaux |
Profil de chargement | Charge complète presque constante (> 90% de capacité) | Très variable (capacité de 30 à 80%) |
Ii Conception et construction

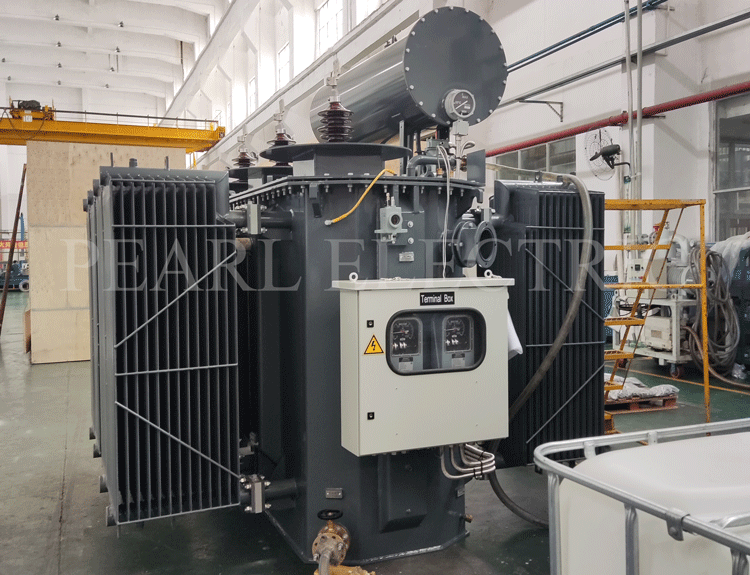

1. Isolation et refroidissement
GSUS :
Refroidissement forcé d'huile (OFA / OFWF) avec scellement N₂
BIL: ≥900kV (classe 500kV)
Relais de surtension de pression de 35 kpa
DTS :
Refroidissement à l'huile d'onan (≤ 10 mVa) ou en résine coulée (type sec)
Bil: 150-750kv
Vannes de décharge de pression de base
2. Spécifications électriques
Métrique | GSU | Dt |
Impédance (%) | 12-18% (limiteur de courant de défaut) | 4-6% (Focus de stabilité de tension) |
Efficacité | > 99,7% (charge complète) | 98-99,5% (optimisation de charge partielle) |
Capacité de surcharge | 110% continu | 150% à court terme (2 heures) |
Iii. Exigences opérationnelles
1. Caractéristiques critiques du GSU
Résiste à 5 à 15% de THD des excitateurs de thyristor
Croisement renforcé contre les forces de court-circuit axiales
Affaire: Chine trois gorges Dam GSU (840 mva, 550kV) avec ± 15% OLTC
2. DT Specialized Designs
Capacité de chargement cyclique (par exemple, 30% → 100% Swing quotidien)
Température du point chaud ≤120 ° C (contre 140 ° C de GSU)
Cas: Shenzhen, Guangdong Metro DT (2,5 mva, Dyn11) atteint une efficacité de 99,3% à 50%
Iv. Applications clés
1. Scénarios dominants GSU

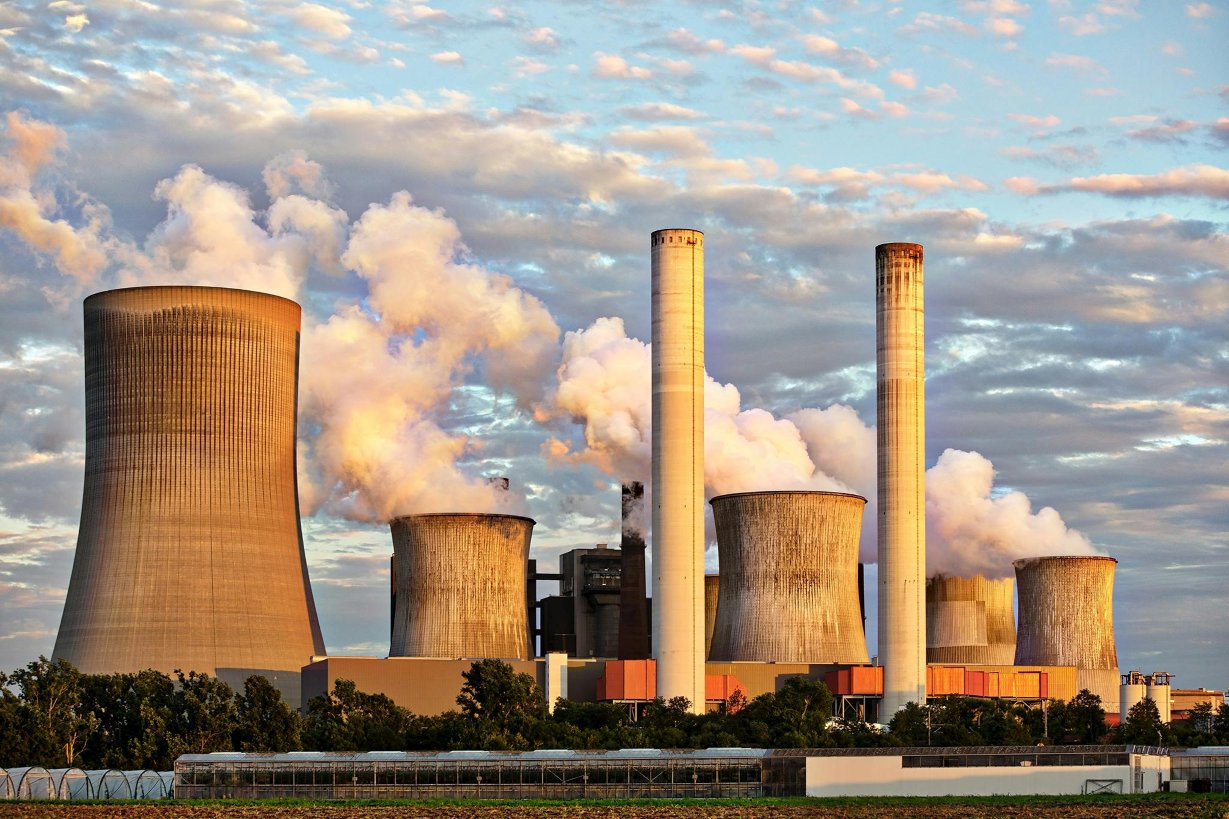

Unités thermiques / nucléaires: 800 mVa + unités (par exemple, 'Hualong One ' 1200mva GSU)
Stations hydroélectriques: conceptions de noyau vertical
Parcs éoliens offshore: unités résistantes à la corrosion 66 / 220KV
2. Installations primaires DT
Grilles urbaines: unités de 100 kVA montées sur la perche (par exemple, Pékin, réseau électrique en Chine)
Parcs industriels: Transformers en fonte 10MVA pour Fabs
Fermes solaires: 33 / 0,8 kV
V. Analyse des coûts et de la vie
Facteur | GSU | Dt |
Coût par kva | 80 000 à 150 000 $ (classe de 500 kV) | 20 000 à 50 000 $ (classe 11KV) |
Vie de conception | Plus de 40 ans | 25-30 ans |
Maintenance annuelle | 3 à 5% de CAPEX | 1-2% de CAPEX |
Impact de l'échec | Effondrement de la grille (~ 1 million de dollars / heure de perte) | Orcherie locale (heures) |
Vi. Lignes directrices de sélection
1. Quand choisir GSUS
Ratio de tension> 1:10 (par exemple, 15kV / 400kV)
Courant de défaut> 40KA
Nécessite OLTC avec> ± 10% de plage
2. Cas prioritaires DT
Écart de chargement quotidien> 50%
Sites limités dans l'espace (par exemple, sous-stations souterraines)
Restrictions de bruit <65 dB (a)
Vii. Innovations de l'industrie
Smart GSUS : surveillance DGA en fibre optique (par exemple, ABB TXpert ™)
ECO-DTS : les noyaux amorphes réduisant les pertes de contre-charge de 70%
GSUS du vent hybride : unités de conduite directe 66KV éliminant les niveaux de sous-station
Conclusion:
les GSUS servent d' ancres de stabilité de grille pour des conditions extrêmes, tandis que les DT agissent comme des unités d'administration d'alimentation adaptative pour les charges fluctuantes. La compréhension de ces différences empêche les erreurs de spécification coûteuses.
