La sélection du transformateur haute tension droit a un impact direct sur la durée de vie de l'équipement, l'efficacité énergétique et la sécurité. Sur la base des normes IEC 60076 et GB 1094 , ce guide décrit cinq mesures critiques que les utilisateurs industriels doivent évaluer pour assurer des performances optimales et éviter les pièges de sélection.
L Tension nominale: Les tensions primaires / secondaires doivent correspondre aux points de connexion de la grille (par exemple, 10kV / 110kV)
L Tolérance au rapport: ≤ ± 0,5% (sans charge), ≤ ± 1% (pleine charge) par Go 1094,1
l Énergie renouvelable: les fermes solaires nécessitent une réglementation de tension de ± 10% pour s'adapter aux fluctuations de l'onduleur
l Applications industrielles: les transformateurs de la fournaise à arc doivent résister à des surtensions de tension fréquentes (par exemple, 30% de surtension transitoire)
l Étude de cas: une ferme solaire photovoltaïque à Ningxia, en Chine, a été confrontée à des pénalités de grille en raison d'un écart de rapport excessif (1,2%).
l Formule: s = √3 × u × i (kva)
l Optimisation de la charge: Maintenez 60 à 80% de chargement à long terme pour prolonger la durée de vie
Type de chargement | Focus de conception | Applications |
Continu | Refroidissement amélioré (par exemple, ONAF) | Plantes chimiques, centres de données |
Intermittent | Capacité de surcharge élevée (115% pour 1 heure) | Métallurgie, roulement en acier |
Riche en harmonique | K-Factor ≥ 13 conception | Équipement basé sur la VFD |
Erreur courante: la surédimensionnement augmente les pertes sans chargement (gaspillant> 50 000 ¥ / an en électricité).
Taper | Avantages | Limites | Applications |
À l'huile | Entretien à faible coût et facile | Risque d'incendie | Sous-stations extérieures |
De type sec (résine coulée) | Ignifuge, sans entretien | 30% de coût plus élevé | Sous-sols, navires |
SF6 isolée en gaz | Compact, résistant à la pollution | Préoccupations environnementales | Underground urbain |
L onan (Oil Natural Air Natural): <30mva, ~ ¥ 20 000 / Année Entretien
L OFWF (eau forcée d'huile forcée): > 100 mVa, gain d'efficacité à 8% (nécessite une circulation de l'eau)
Outil: télécharger la matrice de sélection de refroidissement par l'isolation
L China GB 20052: Grade 1 (40% de perte de non-chargement inférieure par rapport à la 3e année 3)
Système de niveau EU : Tier 3 (obligatoire à partir de 2025)
l Perte sans charge: 1,2 kW (le noyau amorphe se réduit à 0,3 kW)
l Perte de charge: 12 kW (conducteurs transposés réduits de 15%)
L Coût annuel: ~ ¥ 43 000 [(1,2 × 24 × 365) + (12 × 8 × 300)]]
ROI: Premium pour les modèles à haute efficacité récupérés via des économies d'énergie en 3 ans.
L extérieur: IP54 minimum (résistance à la poussière / eau)

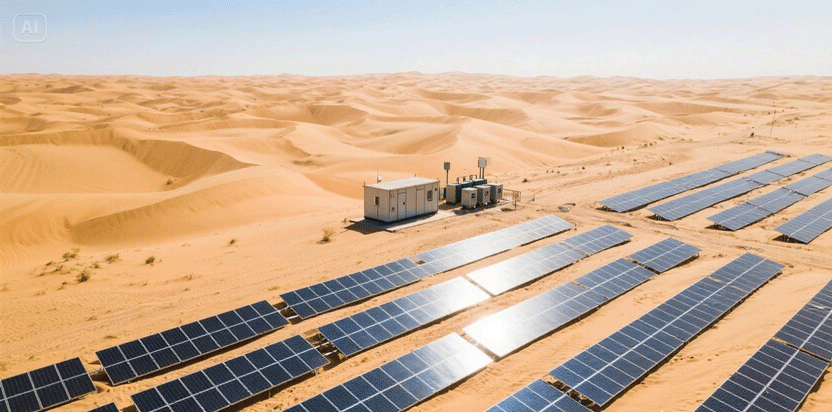

l désert: IP55 + filtres de sable (par exemple, projets solaires du Moyen-Orient )
L Altitude élevée: demanter 5% / 500m au-dessus de 1000 m
L Zones corrosives: acier inoxydable + enrogue triple (test de pulvérisation de sel ≥1000 kr)
l Cas de défaillance: le transformateur de plate-forme offshore a échoué en 6 mois sans conception 'résistant à l'humidité ' (classe H).
1. Prioriser les meilleures marques chinoises: 20-40% moins cher que les importations avec des spécifications égales
2. Demandez des tests tiers: nécessitent des rapports CTI / STL sur les tests d'élévation de la température / court-circuit
3. Services à valeur ajoutée: recherchez des solutions de conformité EMC gratuites
