Que devez-vous savoir sur un transformateur immergé dans l’huile ?

Qu'est-ce qu'un transformateur immergé dans l'huile ?

Un transformateur immergé dans l’huile est un appareil électrique fondamental conçu pour transférer de l’énergie électrique entre deux ou plusieurs circuits par induction électromagnétique. Contrairement aux transformateurs de type sec qui dépendent de l'air ambiant ou d'une résine solide pour le refroidissement et l'isolation, un transformateur immergé dans l'huile utilise une huile minérale diélectrique spécialisée ou une huile d'ester naturel. Ce milieu liquide a un double objectif : fournir une isolation à rigidité diélectrique élevée et absorber et dissiper efficacement la chaleur thermique générée lors des opérations à haute tension. En raison de leurs capacités supérieures de dissipation thermique et de leur résistance à haute tension, les systèmes de transformateurs immergés dans l’huile sont largement déployés sur les réseaux de transport publics à haute tension, les réseaux de distribution régionaux et les infrastructures électriques industrielles du monde entier.

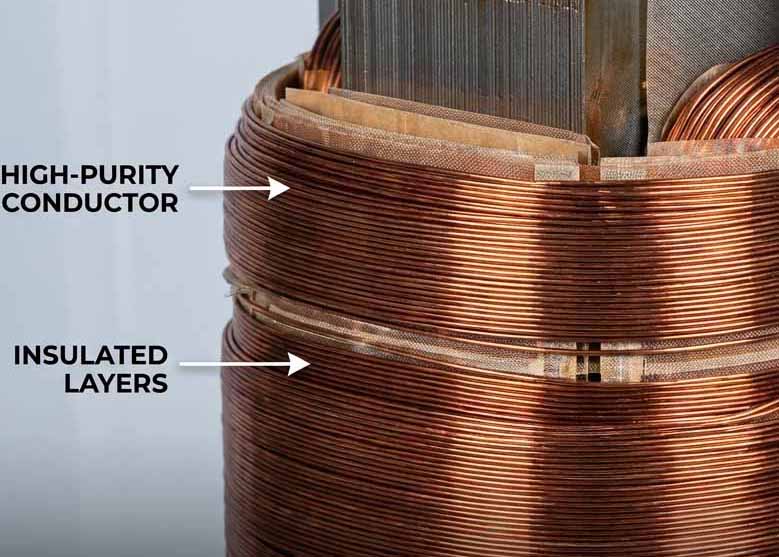

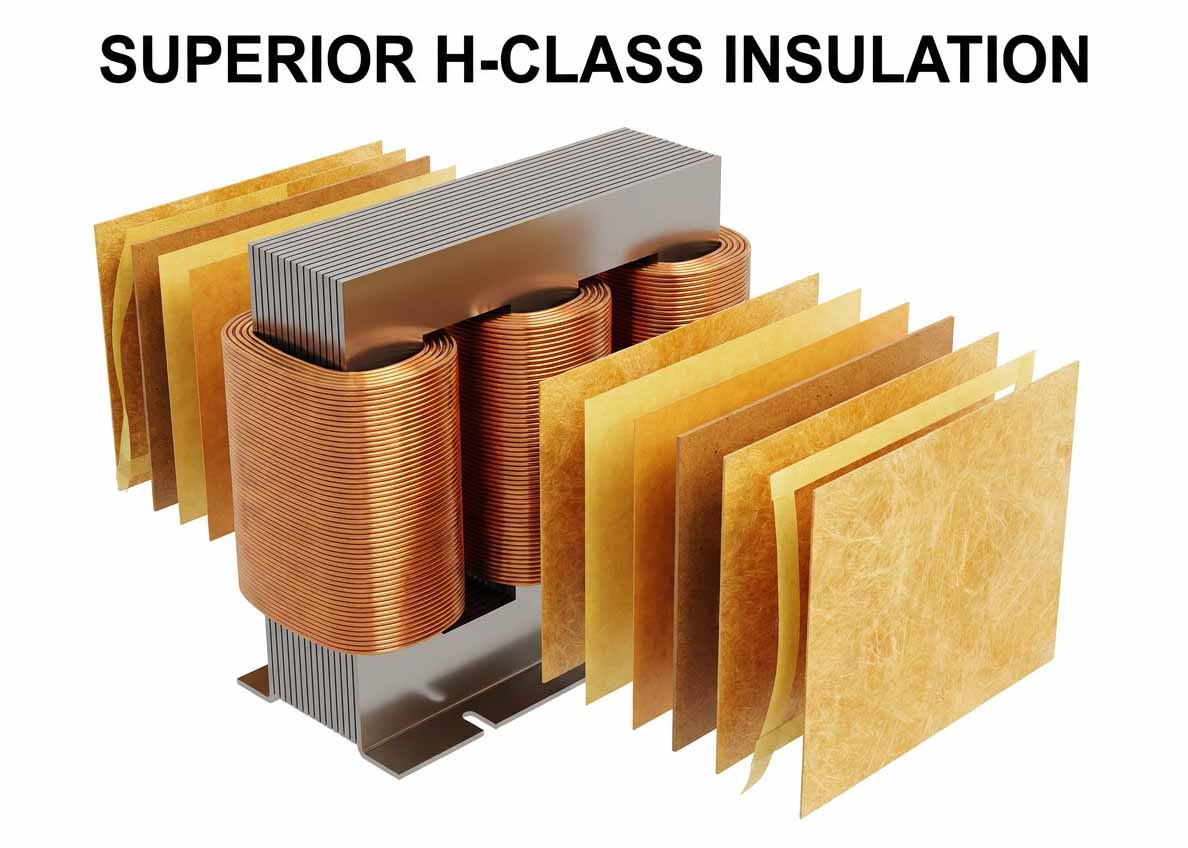

La conception fondamentale d'un transformateur immergé dans l'huile se compose d'un noyau magnétique construit à partir de tôles d'acier au silicium à grains orientés laminées à haute perméabilité et d'enroulements primaires et secondaires en cuivre ou en aluminium. L’ensemble noyau et bobine est complètement immergé dans un réservoir en acier robuste et scellé rempli d’huile isolante. Cet environnement immergé dans un liquide protège les composants électriques critiques de l'oxygène, de la poussière et de l'humidité, garantissant ainsi une fiabilité opérationnelle élevée sur de longues durées de vie.

Principales classifications et types de transformateurs immergés dans l’huile

Pour satisfaire diverses exigences de tension, normes environnementales et conditions d'installation, un transformateur immergé dans l'huile est construit dans diverses configurations techniques :

Transformateur immergé dans l'huile hermétiquement fermé

Dans une conception hermétiquement fermée, l'huile de refroidissement est complètement isolée de l'atmosphère extérieure à l'intérieur d'un réservoir entièrement scellé. Ces unités s'ajustent à la dilatation thermique de l'huile grâce à des parois de réservoir ondulées. En éliminant l'exposition à l'air, le liquide isolant est protégé de l'oxydation et de l'absorption d'humidité, ce qui rend ce transformateur immergé dans l'huile pratiquement sans entretien et idéal pour les environnements extérieurs difficiles ou humides.

Transformateur immergé dans l'huile de type conservateur

Équipée d'un vase d'expansion aérien (conservateur), cette configuration traditionnelle de transformateur immergé dans l'huile permet à l'huile isolante de se dilater et de se contracter librement lors des changements de température provoqués par une forte charge électrique. Un reniflard en gel de silice est fixé pour filtrer l'humidité de l'air entrant, garantissant ainsi des performances diélectriques à long terme dans les grandes sous-stations de transport d'énergie.

Transformateur immergé dans l'huile écologique rempli d'ester naturel

Remplaçant l'huile minérale traditionnelle par des fluides esters naturels biodégradables à base de plantes, ce transformateur immergé dans l'huile respectueux de l'environnement offre une sécurité incendie exceptionnelle (point d'incendie élevé > 300°C) et un risque nul de contamination du sol, ce qui en fait un excellent choix pour les centres résidentiels urbains et les projets électriques écologiquement sensibles.

Comment fonctionne un transformateur immergé dans l’huile et dissipe la chaleur

Le mécanisme opérationnel d’un transformateur immergé dans l’huile est ancré dans la loi de Faraday sur l’induction électromagnétique. Lorsque le courant alternatif (AC) circule dans l’enroulement primaire, il crée un flux magnétique fluctuant dans le noyau en acier. Ce champ magnétique changeant induit ensuite une tension proportionnelle aux bornes de l'enroulement secondaire, augmentant ou diminuant les niveaux de tension pour la transmission ou la distribution localisée.

Une dissipation thermique efficace est un avantage déterminant d’un transformateur immergé dans l’huile. En fonctionnement continu, le courant électrique induit de la chaleur thermique dans les enroulements et le noyau magnétique. L'huile isolante environnante absorbe cette chaleur et circule naturellement par convection (ou de force à l'aide de pompes mécaniques) vers les panneaux de radiateur externes ou les ailettes de refroidissement. Le flux d'air ambiant refroidit l'huile lorsqu'elle passe à travers les radiateurs, permettant à l'huile refroidie de refluer dans le réservoir principal pour maintenir des températures de fonctionnement internes optimales, même dans des conditions de forte surcharge.

Caractéristiques principales et avantages techniques d'un transformateur immergé dans l'huile

Le déploiement d'un transformateur immergé dans l'huile offre de multiples avantages techniques clés pour les exploitants de réseaux électriques :

• Résistance diélectrique supérieure : l'huile liquide pénètre dans les micro-vides de l'isolation en papier, empêchant ainsi les décharges partielles et les pannes électriques en cas de fortes surtensions à haute tension.

• Gestion thermique exceptionnelle : le refroidissement liquide offre une efficacité de transfert de chaleur nettement supérieure à celle de l'air, permettant à un transformateur immergé dans l'huile de gérer de grandes capacités électriques dans un encombrement physique compact.

• Durée de vie prolongée : Entièrement enfermé dans l'huile et protégé de l'oxydation environnementale, un transformateur immergé dans l'huile correctement entretenu peut desservir de manière fiable les réseaux électriques pendant 30 à 40 ans.

• Faible risque opérationnel : des techniques d'étanchéité avancées et des fluides d'esters naturels en option rendent les transformateurs immergés dans l'huile modernes très durables, sûrs et rentables tout au long de leur cycle de vie.

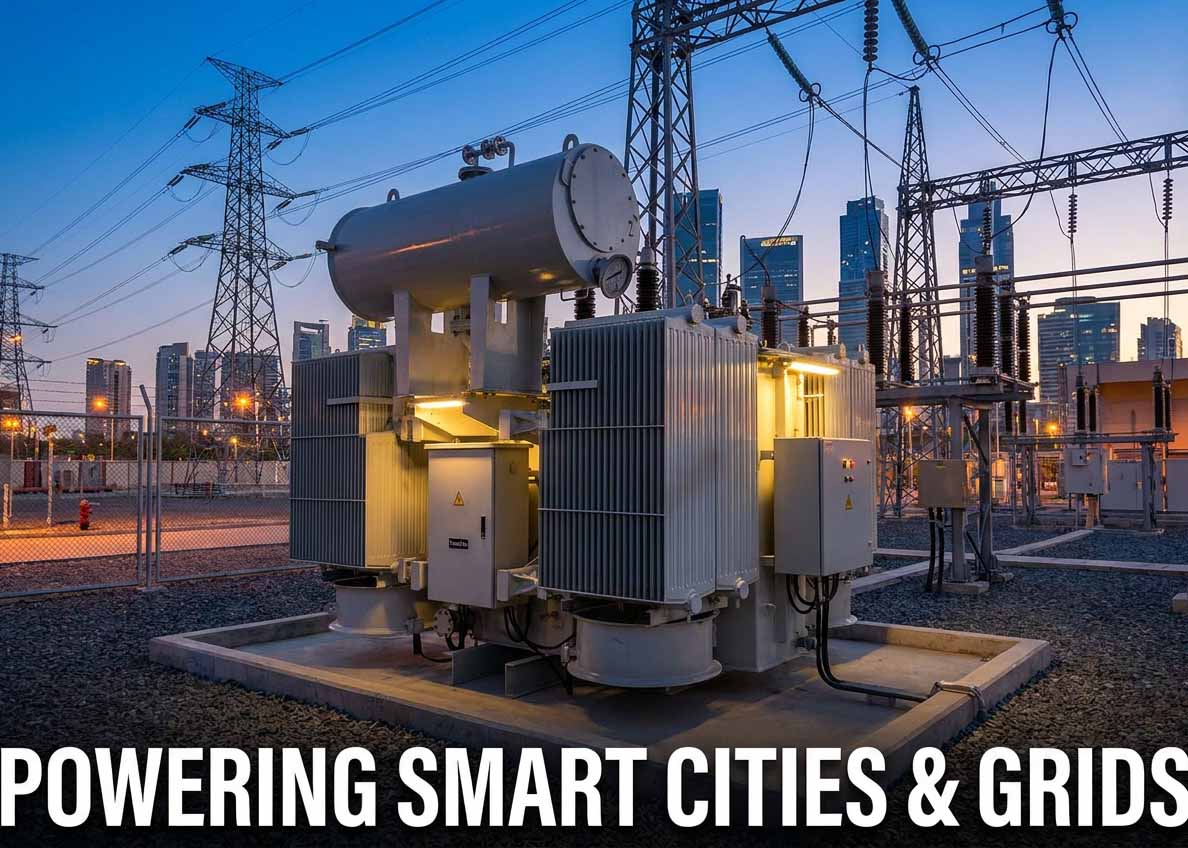

Applications industrielles clés d'un transformateur immergé dans l'huile

Grâce à leur grande durabilité, leur grande capacité et leur adaptabilité environnementale, les équipements de transformateurs immergés dans l’huile sont essentiels dans de nombreux secteurs industriels :

• Services publics et sous-stations d’énergie électrique : servant de transformateurs élévateurs et abaisseurs primaires dans les réseaux de transport d’électricité en vrac et les sous-stations de distribution.

• Production d'énergie renouvelable : intensifiez la conversion d'énergie dans les parcs solaires photovoltaïques à grande échelle, les parcs éoliens terrestres et les centrales hydroélectriques.

• Installations industrielles lourdes : fourniture d'une distribution d'énergie fiable et de grande capacité pour les aciéries, les usines de traitement chimique, les opérations minières et les raffineries de pétrole.

• Infrastructure commerciale et urbaine : fourniture d'énergie électrique continue et à forte charge aux réseaux de transport ferroviaire, aux complexes commerciaux et aux centrales électriques municipales.

Le rôle durable du transformateur immergé dans l’huile

Le transformateur immergé dans l’huile reste la pierre angulaire des réseaux mondiaux de distribution et de transport d’électricité. En combinant une fiabilité diélectrique élevée, des performances de refroidissement naturel supérieures et des innovations continues en matière de fluides isolants respectueux de l'environnement, la technologie des transformateurs immergés dans l'huile continue de fournir des solutions électriques sûres, efficaces et durables aux services publics et aux industries mondiales progressant vers un réseau électrique modernisé.
