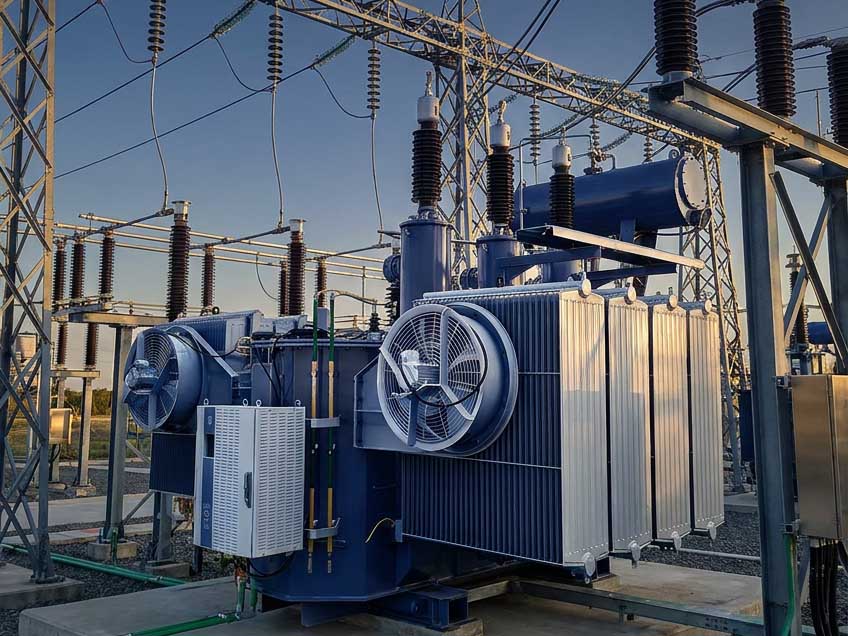

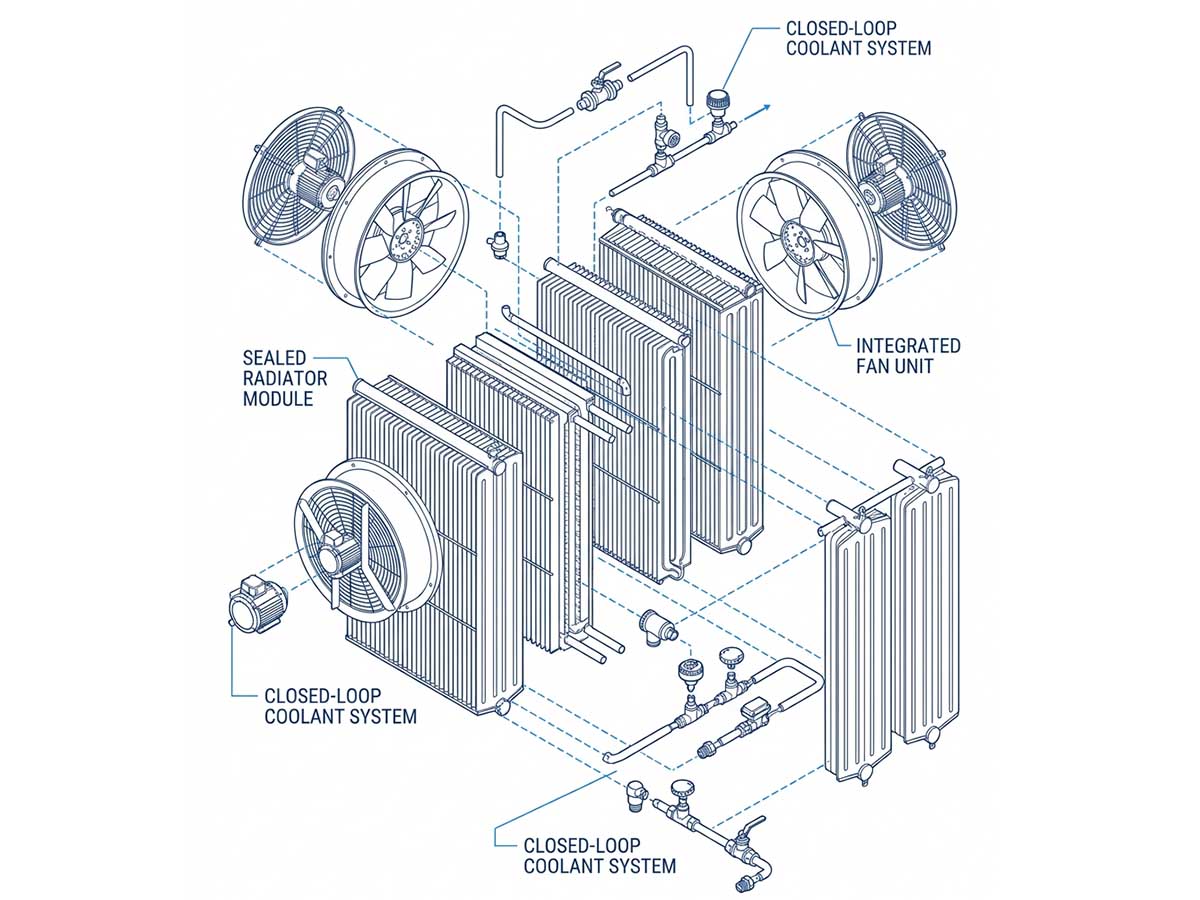

Qu'est-ce qu'un transformateur de distribution d'énergie et comment fonctionne-t-il ?

Un transformateur de distribution d'énergie est un dispositif électrique statique essentiel conçu pour transférer l'énergie électrique entre deux ou plusieurs circuits grâce à la loi de Faraday sur l'induction électromagnétique. La fonction fondamentale d'un transformateur de distribution d'énergie est de convertir les tensions de courant alternatif (AC), en augmentant la tension pour la transmission longue distance ou en la réduisant à des niveaux sûrs pour la consommation industrielle, commerciale et résidentielle. Au-delà de la transformation de tension, un transformateur de distribution d'énergie offre des capacités opérationnelles clés, notamment la conversion de courant, l'adaptation d'impédance, l'isolation des circuits et la régulation de tension.

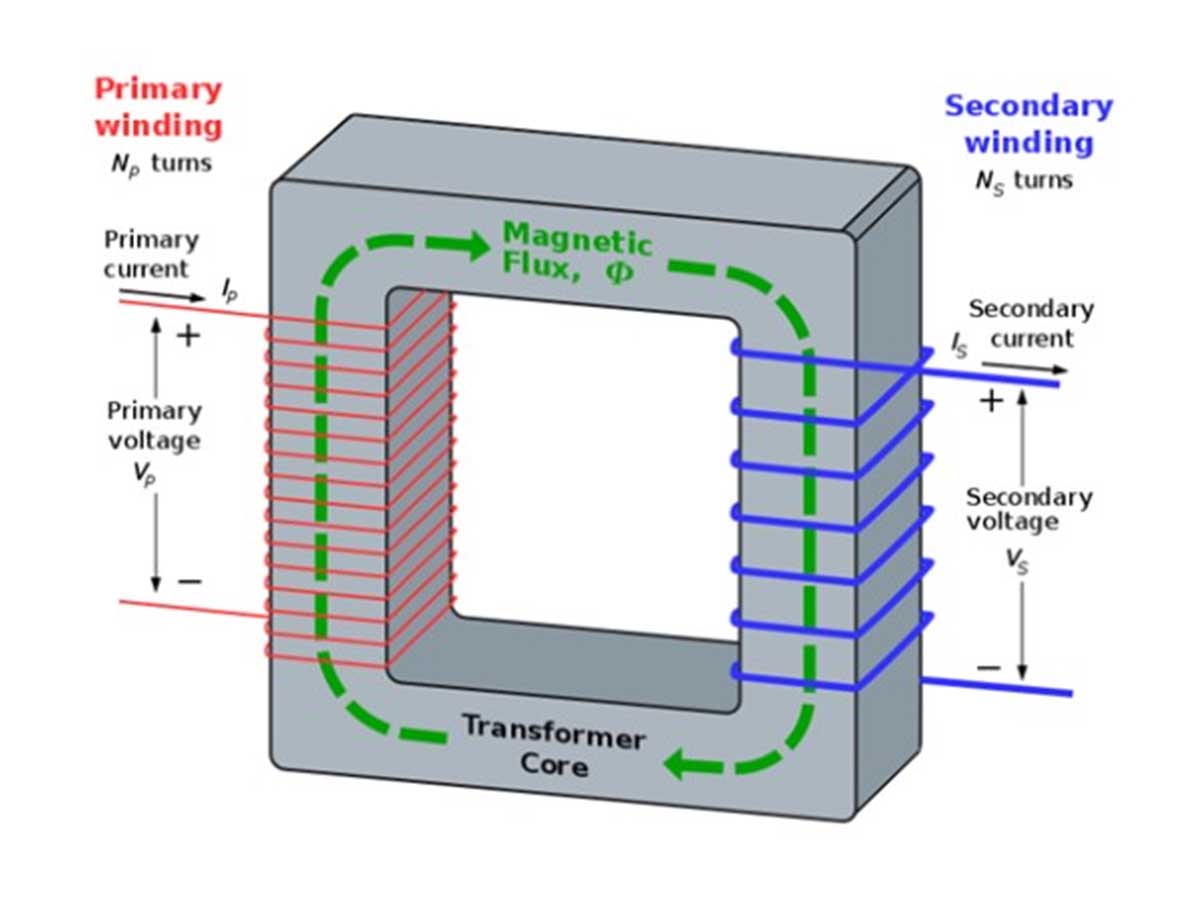

L'architecture structurelle principale d'un transformateur de distribution d'énergie se compose de trois composants principaux :

• Bobine primaire (enroulement d'entrée) : connectée à la source d'alimentation CA entrante pour générer un champ magnétique.

• Bobine secondaire (enroulement de sortie) : fournit la tension alternative convertie à la charge connectée ou au réseau électrique.

• Noyau de fer magnétique : fournit un chemin de flux magnétique à faible réluctance entre les enroulements primaire et secondaire.

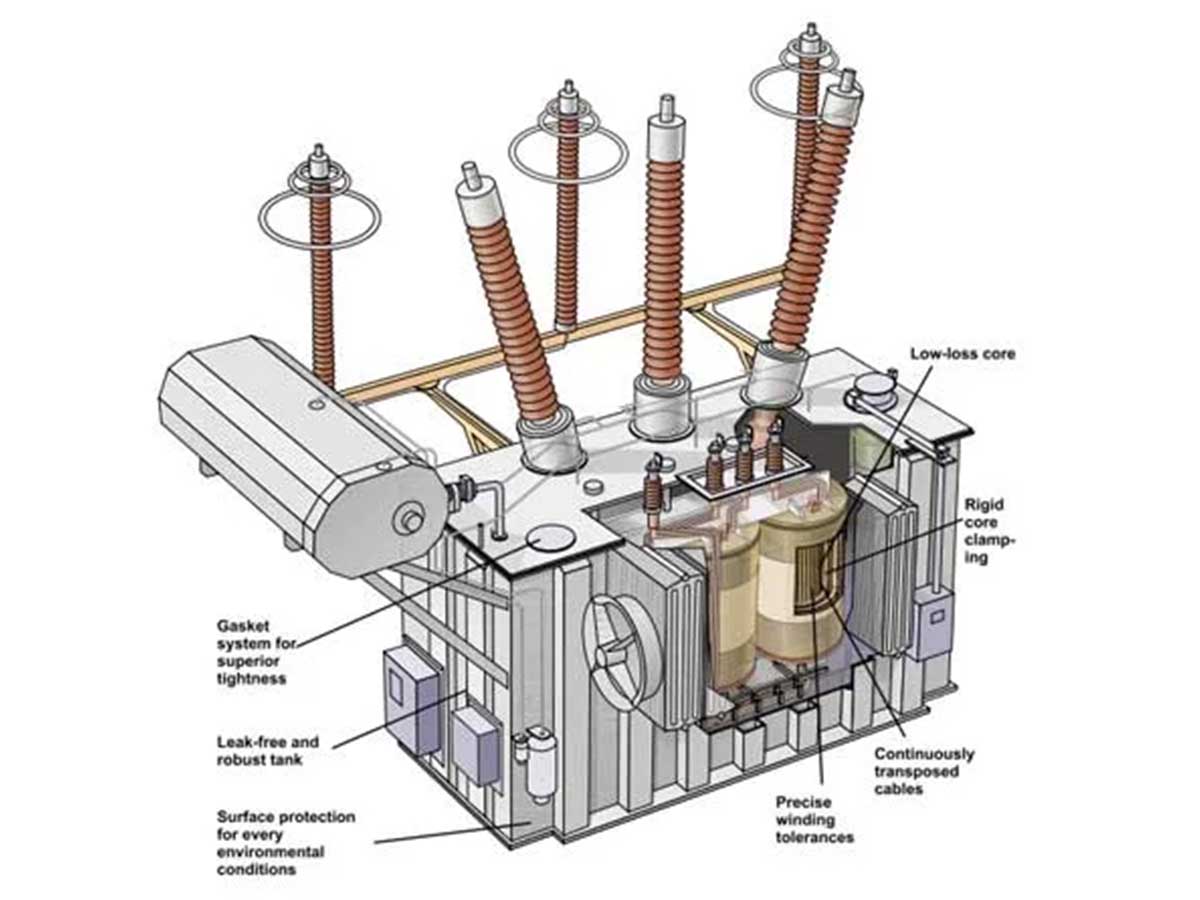

Construction du noyau et conception structurelle d'un transformateur de distribution d'énergie

Pour garantir une efficacité énergétique élevée et minimiser les pertes de champ magnétique, l’assemblage interne d’un transformateur de distribution d’énergie est conçu avec des matériaux de précision :

• Noyau en acier au silicium laminé : Le noyau de fer d'un transformateur de distribution d'énergie est construit en empilant de fines tôles d'acier au silicium isolées (souvent formées en forme d'anneau fermé, de coque ou de noyau E). Cette structure laminée réduit considérablement les pertes internes par courants de Foucault et la dissipation hystérétique de la chaleur tout en concentrant le flux magnétique alternatif à l’intérieur du circuit magnétique.

• Enroulements de fils isolés : la bobine primaire et la bobine secondaire sont enroulées à l’aide de conducteurs isolés en cuivre ou en aluminium. Le nombre spécifique de tours d'enroulement sur chaque bobine détermine directement le rapport de pas de tension d'entrée à sortie.

• Préservation de la fréquence : pendant le fonctionnement, un transformateur de distribution d'énergie modifie les amplitudes de tension et de courant tout en conservant la fréquence d'origine exacte du courant alternatif d'entrée.

Principe de fonctionnement : comment un transformateur de distribution d'énergie modifie la tension

Le fonctionnement fondamental d'un transformateur de distribution d'énergie repose entièrement sur l'induction électromagnétique dynamique :

Génération de champ magnétique alternatif

Lorsqu'une alimentation en courant alternatif (CA) est connectée à la bobine primaire d'un transformateur de distribution d'énergie, elle établit un champ magnétique fluctuant continuellement. Guidées par la haute perméabilité magnétique du noyau en acier au silicium, ces lignes de champ magnétique traversent efficacement la bobine secondaire.

Induction de force électromotrice (CEM)

Lorsque le flux magnétique alternatif se lie à la bobine secondaire, il induit une force électromotrice (tension) aux bornes secondaires selon les lois de l'induction électromagnétique. Lorsqu'une charge externe est connectée, un courant secondaire induit circule, permettant un transfert fluide de l'énergie électrique du côté primaire vers le côté secondaire.

La règle du rapport de transformation (équation de conversion de tension)

La tension de sortie exacte produite par un transformateur de distribution d'énergie est directement déterminée par le rapport de spires entre les bobines primaire et secondaire.

• Transformation abaisseur : si la bobine secondaire a moins de tours que la bobine primaire, la tension de sortie diminue (idéal pour la fourniture d'énergie finale aux consommateurs).

• Transformation élévateur : si la bobine secondaire a plus de tours que la bobine primaire, la tension de sortie augmente (idéal pour la transmission de puissance haute tension).

Pourquoi le courant continu (CC) ne peut pas être utilisé dans un transformateur de distribution d'énergie

Un transformateur de distribution d'énergie standard nécessite un courant alternatif (AC) pour fonctionner et ne peut pas fonctionner avec un courant continu (DC) constant pour plusieurs raisons fondamentales :

• Limitation du champ magnétique constant : La connexion d’une tension continue constante à la bobine primaire produit un champ magnétique stable et inchangé à l’intérieur du noyau de fer. Étant donné que la loi d'induction de Faraday nécessite un flux magnétique changeant pour induire une tension, une source CC constante produit une tension continue nulle aux bornes de la bobine secondaire.

• Exception CC fluctuante : si un transformateur de distribution d'énergie reçoit un courant continu d'amplitude variable continuellement, le flux magnétique fluctuant induira une sortie de tension temporaire dans la bobine secondaire. Cependant, l’alimentation CC en régime permanent ne peut pas permettre une conversion ou une transmission d’énergie électrique durable et efficace.
