Comprendre les caractéristiques de base d'un transformateur triphasé de type sec

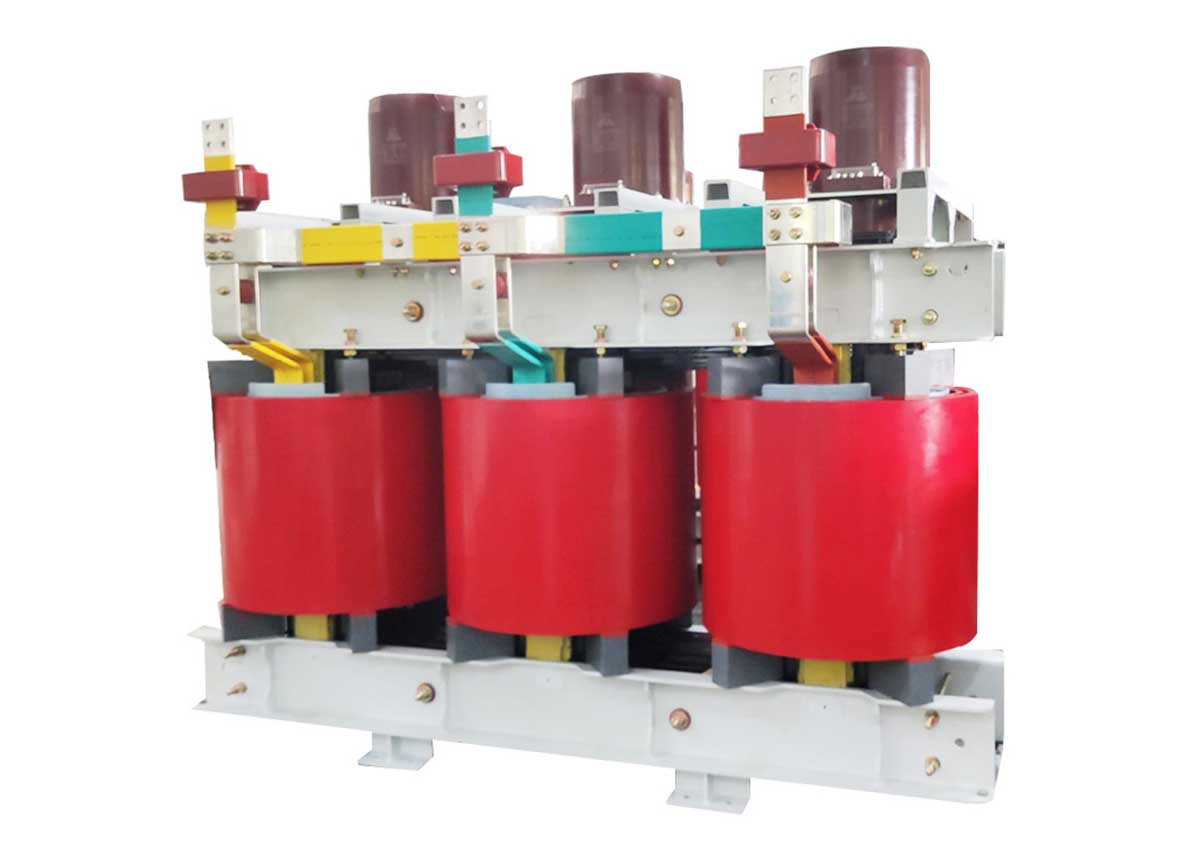

Un transformateur triphasé de type sec est une unité de distribution d'énergie spécialisée caractérisée par sa construction sans huile, où les ensembles noyau magnétique et enroulement sont entièrement isolés sans être immergés dans de l'huile isolante. Conçu pour la sécurité et la protection de l'environnement, un transformateur triphasé de type sec offre un échelonnement de tension efficace et une isolation électrique fiable, ce qui en fait un choix privilégié pour les sous-stations intérieures, les complexes commerciaux et les installations industrielles.

Méthodes de refroidissement et isolation en résine époxy dans un transformateur triphasé de type sec

Mécanismes de refroidissement opérationnels

Un transformateur triphasé de type sec utilise principalement deux méthodes de dissipation thermique pour maintenir des températures de fonctionnement sûres :

• Refroidissement naturel par air (AN) : Dans des capacités nominales normales, la chaleur thermique est naturellement dissipée dans l'air ambiant par convection. Cela permet un fonctionnement continu sans nécessiter d'équipement de refroidissement mécanique supplémentaire.

• Refroidissement par air forcé (AF) : lorsque les températures ambiantes ou opérationnelles atteignent des niveaux élevés (généralement 80 °C), les capteurs de contrôle de température déclenchent automatiquement les ventilateurs de refroidissement à air forcé. Ce flux d'air forcé améliore considérablement l'efficacité de la dissipation thermique, permettant au transformateur triphasé de type sec de supporter des capacités de surcharge plus élevées ou de gérer des environnements à température extrêmement élevée.

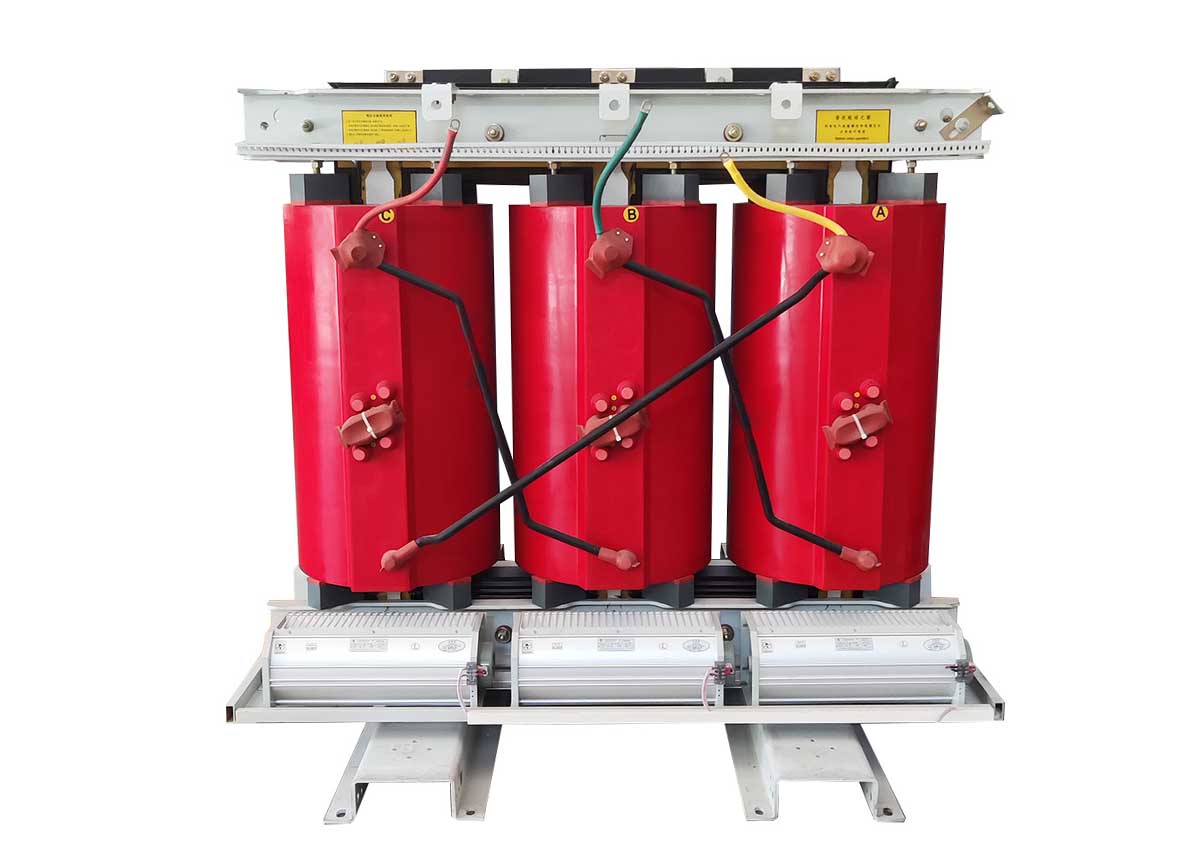

Systèmes d'isolation avancés

Pour garantir une rigidité diélectrique élevée sans liquides de refroidissement inflammables, un transformateur triphasé de type sec utilise des formulations avancées de résine époxy. Les processus de fabrication courants comprennent :

• Coulée sous vide avec des mélanges de sable de quartz époxy.

• Coulée différentielle sous vide renforcée de fibre de verre non alcaline.

• Enroulement en fibre de verre non alcalin imprégné de résines spécialisées.

Principaux avantages et limites d'un transformateur triphasé de type sec

Avantages clés

• Sécurité opérationnelle élevée : ne contenant aucune huile de transformateur inflammable, un transformateur triphasé de type sec élimine considérablement les risques d'incendie ou d'explosion. Son isolation diélectrique élevée empêche efficacement les fuites électriques et les défauts de court-circuit.

• Performance respectueuse de l'environnement : L'absence totale de liquides de refroidissement empêche les déversements d'hydrocarbures toxiques et la contamination de l'environnement.

• Efficacité énergétique : conçu avec des noyaux en acier au silicium à faibles pertes et des structures d'enroulement optimisées, un transformateur triphasé de type sec réduit la consommation d'énergie et réduit les coûts d'exploitation. Haut

• Fiabilité du système : Construit avec des matériaux époxy durables et des processus de fabrication précis, un transformateur triphasé de type sec maintient un faible taux de défaillance et une longue durée de vie dans des conditions normales.

Limites opérationnelles

• Sensibilité à l'humidité et à la poussière : par rapport aux unités remplies de liquide, un transformateur triphasé de type sec offre une protection native inférieure contre les poussières lourdes ou une humidité élevée, nécessitant souvent des boîtiers de protection ou des armoires de commutation dédiées.

• Objectif d'application intérieure : Le déploiement extérieur d'un transformateur triphasé de type sec nécessite des enceintes spécialisées résistantes aux intempéries et une gestion améliorée de la ventilation pour protéger l'isolation interne.

• Coût de l'isolation spécialisée : l'utilisation de résines époxy de haute qualité avec une conductivité thermique supérieure augmente les frais de fabrication initiaux.

• Complexité du remplacement du bobinage : les réparations localisées de la bobine peuvent être difficiles si un enroulement subit de graves dommages physiques, nécessitant souvent le remplacement complet du module de bobine.
