Avec l'accélération de la transition énergétique mondiale et la croissance continue de la charge électrique industrielle, les transformateurs de puissance haute tension , en tant que plaque tournante du réseau de transport et de distribution d'électricité, ne peuvent se permettre aucun compromis sur leur stabilité et leur sécurité. Pour les acheteurs étrangers et les entrepreneurs EPC, confrontés aux nombreux fabricants de transformateurs sur le marché, comment peuvent-ils établir un système d'évaluation des fournisseurs standardisé et rigoureux ?

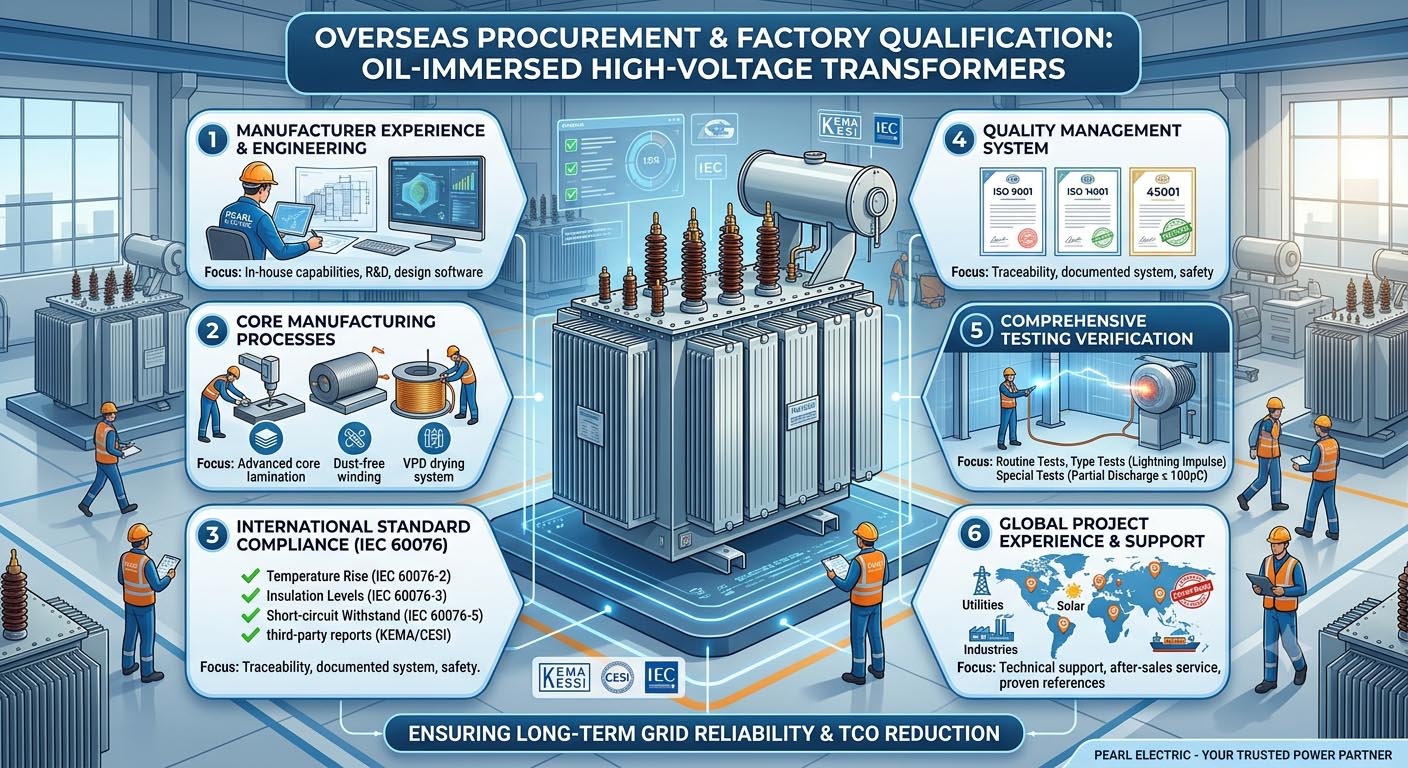

Cet article, s"appuyant sur l"expérience professionnelle de Pearl Electric en matière de fabrication, fournira une « Liste de contrôle détaillée pour la vérification de la qualification en usine des transformateurs haute tension immergés dans l"huile » à partir de trois dimensions principales : le positionnement de la marque, la conformité aux normes internationales CEI et les tests clés.
Un véritable fabricant de transformateurs doit posséder des capacités internes complètes au lieu de compter fortement sur l"externalisation. Évaluation des capacités Lors de la première étape de vérification, les excellents fabricants de transformateurs haute tension ont non seulement besoin de chaînes d"assemblage de base, mais également d"une expertise approfondie en conception technique et de capacités de service personnalisées.
Les transformateurs haute tension (faisant généralement référence à 110 kV/220 kV et plus) sont souvent personnalisés en fonction d"environnements de projet spécifiques, tels que les environnements côtiers à brouillard salin élevé, les zones de haute altitude ou les charges industrielles extrêmes. L"évaluation doit se concentrer sur la vérification si leur équipe de conception possède des systèmes logiciels pour le calcul du champ électromagnétique, l"analyse des contraintes et la simulation de la conduction thermique.
Processus de stratification du noyau : vérifiez si des tôles d'acier au silicium à grains orientés laminées à froid à haute perméabilité et à faible perte sont utilisées, et si une ligne de cisaillement entièrement automatisée est disponible pour garantir la précision du laminage et contrôler la perte à vide (P 0).
Atelier d"isolation des bobinages : Le bobinage des bobines de transformateur haute tension doit être effectué dans un atelier fermé avec des conditions constantes de température, d"humidité et sans poussière. Les particules de poussière peuvent facilement constituer un danger caché de décharge partielle lors d"un fonctionnement ultérieur.
Processus de séchage par transformateur : vérifiez si un système avancé de séchage en phase vapeur (VPD) est installé. Comparé au séchage traditionnel à l"air chaud de longue durée, le VPD peut contrôler strictement la teneur en humidité interne des composants isolants à ≤0,5 %, améliorant ainsi considérablement la durée de vie de l"isolation.

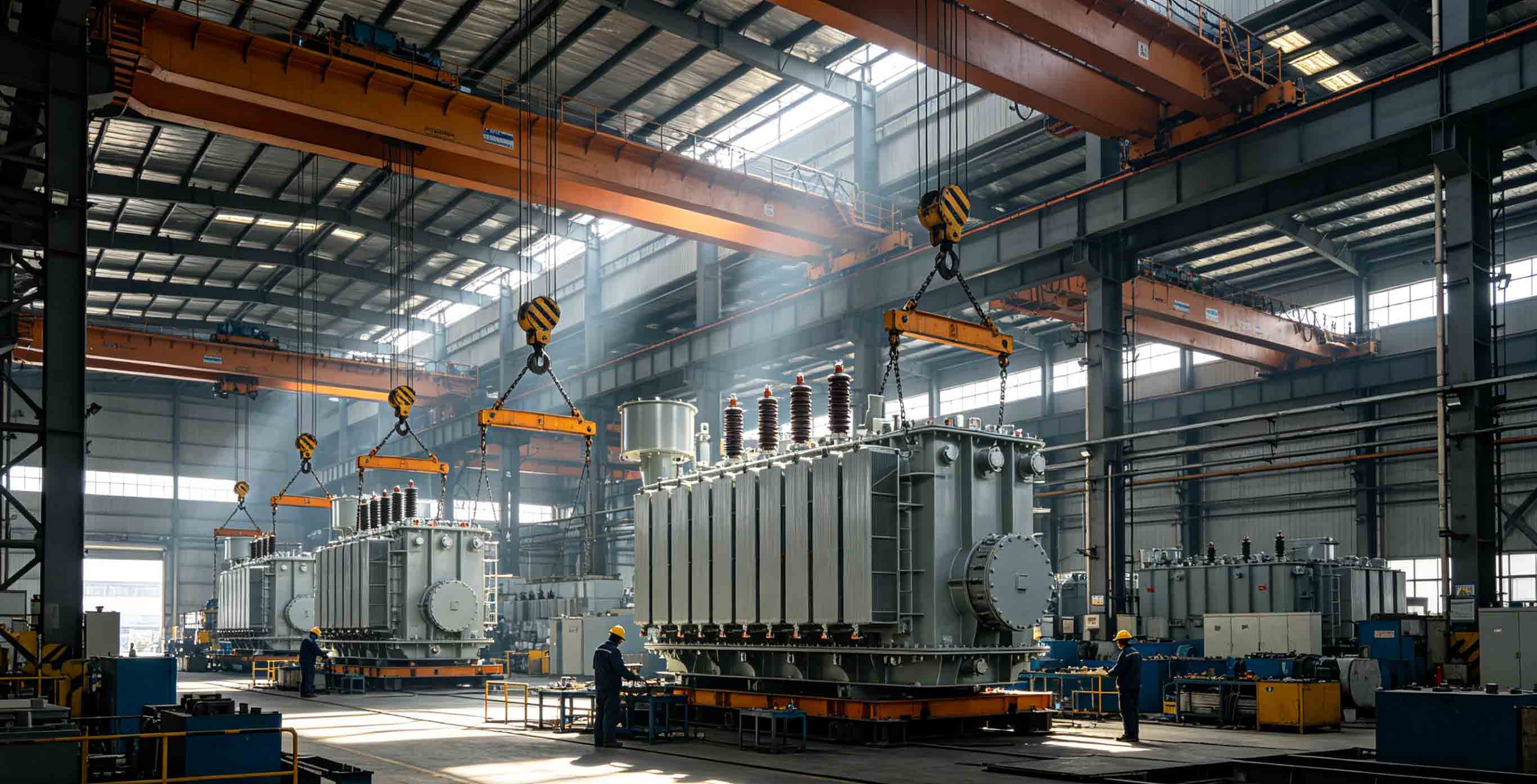

Le fabricant possède sa propre usine industrielle lourde et dispose de la capacité de grue nécessaire pour soulever de gros transformateurs.
Les ateliers de bobinage et d"isolation disposent d"enregistrements indépendants de purification de l"air et de surveillance de la température et de l"humidité.
Les équipements clés du processus (tels que le système de séchage en phase vapeur et la cisaille à tôles d"acier au silicium entièrement automatisée) sont les actifs propres du fabricant et ne sont pas externalisés.
En tant que fabricant établi de transformateurs immergés dans l"huile, Pearl Electric propose une fabrication entièrement intégrée de transformateurs de puissance jusqu"aux classes de très haute tension, desservant les sous-stations de services publics, les projets d"énergie renouvelable, les installations industrielles et les développements d"infrastructures dans le monde entier.
Le respect des normes est la clé pour entrer sur le marché international. Pour les transformateurs haute tension immergés dans l"huile, le système de normes le plus largement utilisé et faisant autorité au monde est la CEI 60076 (la série de normes pour les transformateurs de puissance). L’examen de conformité nécessite une comparaison élément par élément avec les exigences de chaque section :
Limites d'augmentation de température (CEI 60076-2) : Sous charge nominale, l'augmentation de température des enroulements du transformateur, du noyau et de l'huile isolante doit être conforme à la norme. Par exemple, pour les matériaux isolants de classe A, à des températures ambiantes spécifiques, l'augmentation moyenne de la température des enroulements ne doit généralement pas dépasser 65 K, et l'augmentation de la température supérieure de l'huile ne doit pas dépasser 60 K. Le fabricant doit fournir les calculs de vérification de conception correspondants.
Niveaux d'isolation et tests diélectriques (CEI 60076-3) : Cette section spécifie la tension de tenue à laquelle le transformateur doit résister à chaque niveau de tension. Au cours du processus de vérification, il est nécessaire de vérifier si les paramètres de tension de tenue aux chocs de foudre (BIL) et de tension de tenue à fréquence industrielle (ACSD/ACLD) du transformateur sont entièrement conformes aux exigences de protection contre les surtensions du réseau électrique local.
Capacité de tenue aux courts-circuits (CEI 60076-5) : Lorsqu'un court-circuit se produit dans le réseau électrique externe, les bobines du transformateur sont soumises à d'énormes contraintes électromécaniques. Le fabricant doit fournir un calcul de résistance mécanique aux courts-circuits pour des produits de capacité/tension similaires ou comparables, ou un rapport d'essai de type de capacité de tenue aux courts-circuits émis par un laboratoire tiers accrédité au niveau international (tel que KEMA, CESI, etc.).
Pearl Electric fabrique des transformateurs conformément aux exigences de la CEI et prend également en charge la personnalisation du client basée sur ANSI/IEEE ou d"autres normes régionales.
Un fabricant fiable doit opérer sous un système de gestion de la qualité documenté couvrant chaque étape de fabrication.
Les certifications importantes incluent :
Gestion de la qualité ISO 9001
ISO 14001 Management Environnemental
ISO 45001 Santé et sécurité au travail
Ces systèmes assurent la traçabilité depuis les matières premières jusqu"à l"expédition finale.
"Les tests sont une norme cruciale pour vérifier la qualité des produits." Un fabricant qualifié de transformateurs haute tension immergés dans l"huile doit disposer d"une salle d"essai haute tension blindée entièrement équipée dans son usine. Lors des audits sur site, l’équipe achats doit examiner minutieusement les trois catégories de tests suivantes :
Mesure de la résistance CC des enroulements : vérifie la qualité du soudage des joints d'enroulement et l'état des contacts des changeurs de prises.
Détermination du rapport de tension et du marquage du groupe de connexion : garantit que l'erreur du rapport de transformation du transformateur se situe dans la plage standard autorisée (généralement ≤ ± 0,5 %).
Mesure de la résistance d'isolation, du taux d'absorption et du facteur de perte diélectrique (tan δ) : fournit une évaluation préliminaire de l'absorption globale de l'humidité de l'isolation.
Mesure des pertes : mesure avec précision les pertes à vide et en charge, directement liées aux indicateurs d'efficacité énergétique et d'émission de carbone pendant le fonctionnement.
Test d'augmentation de la température : vérifie l'efficacité de la dissipation thermique du radiateur/système de refroidissement en fonctionnement continu à pleine charge.
Test de choc de foudre : simule la capacité de tenue d'isolement d'un transformateur lorsqu'il est frappé par la foudre atmosphérique.
Mesure de décharge partielle : Il s'agit de l'indicateur non destructif le plus critique pour évaluer la durée de vie de l'isolation d'un transformateur haute tension. Selon des normes élevées, à une tension d'essai de 1,58U m /√3, la décharge partielle doit être strictement contrôlée à ≤ 100 pC (en fonction du niveau de tension spécifique). Plus la décharge est faible, plus le système d’isolation est pur et plus faible est la probabilité de panne future.
Les performances du transformateur dépendent en grande partie de la qualité des matériaux.
Les fabricants de haute qualité utilisent :
Acier au silicium à grains orientés laminé à froid
Enroulements en cuivre à haute conductivité
Isolation cellulosique haut de gamme
Huile de transformateur qualifiée
Réservoirs en acier de construction à haute résistance
La traçabilité des matériaux est tout aussi importante pour la maintenance à long terme.
L"expérience dans différents pays démontre la capacité du fabricant à satisfaire diverses normes de réseau et conditions environnementales.
Recherchez des projets terminés impliquant :
Sous-stations de services publics
Installations industrielles
Distribution d"énergie urbaine
Les références internationales indiquent également de solides capacités logistiques et d’exportation.
Un fabricant doit assister ses clients avant, pendant et après la livraison.
Les services professionnels comprennent généralement :
Sélection du transformateur
Consultation technique
Approbation du dessin
Assistance aux témoins FAT
Conseils d"installation
Aide à la mise en service
Fourniture de pièces de rechange
Recommandations d"entretien à long terme
Un support technique solide réduit les risques du projet et minimise les temps d’arrêt.
Pearl Electric fabrique depuis des décennies des transformateurs haute tension immergés dans l’huile pour des applications utilitaires et industrielles mondiales. La société combine une technologie de fabrication avancée, une conformité CEI stricte et des tests complets en usine pour fournir des transformateurs fiables pour les environnements d"exploitation exigeants.
Les principaux avantages comprennent :
Fabrication de transformateurs de qualité utilitaire
Ingénierie conforme à la CEI
Tests complets d’acceptation en usine (FAT)
Installations de production automatisées modernes
Solutions de transformateurs personnalisées
Expérience d"exportation mondiale
Ingénierie professionnelle et support après-vente
Pour les entrepreneurs EPC internationaux, les services publics et les développeurs d’énergies renouvelables, la sélection d’un fabricant expérimenté doté de systèmes de qualité éprouvés est essentielle pour garantir la fiabilité du réseau à long terme.
L'achat de transformateurs haute tension immergés dans l'huile ne doit pas seulement se concentrer sur le prix commercial initial, mais également prêter attention au coût total de possession (TCO) sur son cycle de vie de 20 à 30 ans. En utilisant cette liste de contrôle de qualification d'usine personnalisée pour évaluer de manière exhaustive le positionnement de la marque du fabricant, la conformité aux normes CEI et les capacités de test de base, les risques techniques peuvent être filtrés à la source.
