Comment est composé un transformateur en alliage amorphe ? Une panne complète

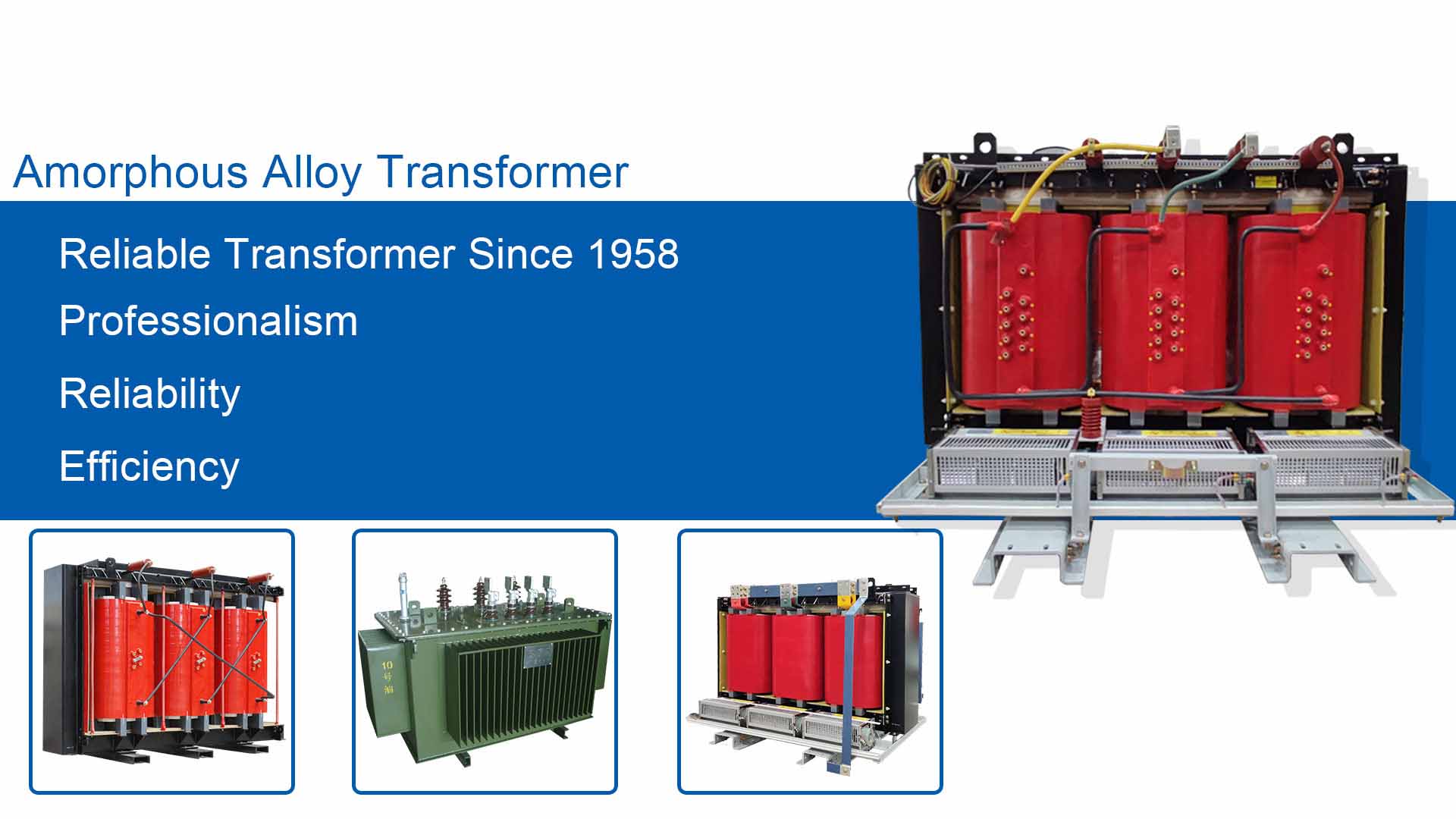

Structure d'un transformateur en alliage amorphe

Un transformateur en alliage amorphe, également connu sous le nom de transformateur en métal amorphe, est un type de transformateur de puissance qui utilise un alliage métallique amorphe comme matériau de base. Contrairement aux transformateurs traditionnels qui utilisent de l'acier au silicium cristallin, les alliages amorphes ont une structure atomique non cristalline. Cette structure unique offre plusieurs avantages, notamment des pertes dans le noyau plus faibles et un rendement plus élevé, c'est pourquoi le transformateur en alliage amorphe est devenu l'un des choix les plus économes en énergie en matière de distribution d'énergie.

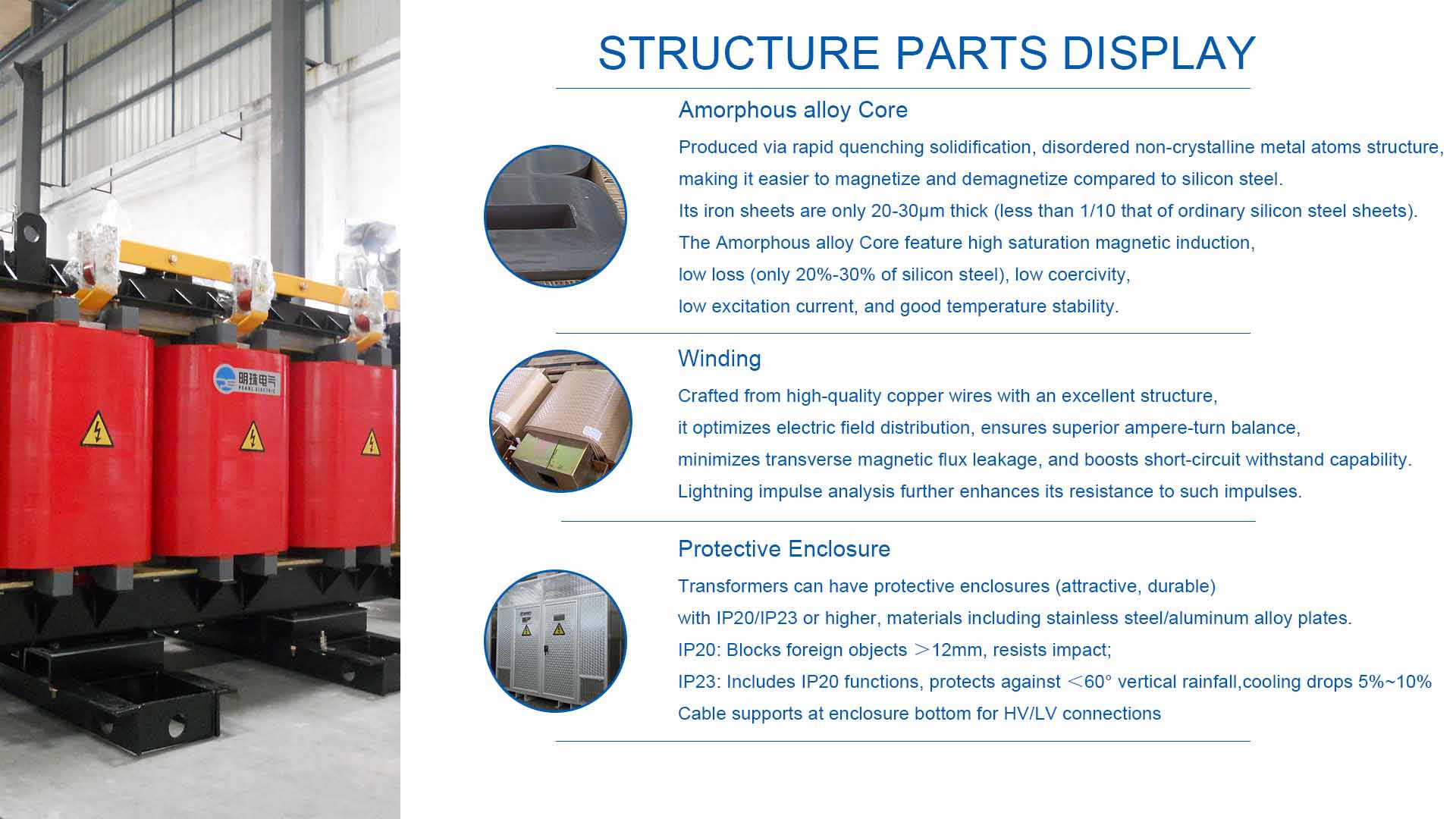

Composants clés d'un transformateur en alliage amorphe :

• Noyau en alliage amorphe : C'est le cœur du transformateur en alliage amorphe. Il est composé de minces rubans continus d’un alliage amorphe. Les rubans sont enroulés selon une forme toroïdale ou cylindrique pour former le noyau.

• Enroulements : des enroulements en cuivre ou en aluminium sont enroulés autour du noyau. Ces enroulements transportent le courant électrique et induisent un champ magnétique dans le noyau du transformateur en alliage amorphe.

• Isolation : Des matériaux isolants sont utilisés pour séparer les enroulements du noyau et pour éviter les pannes électriques à l'intérieur du transformateur en alliage amorphe.

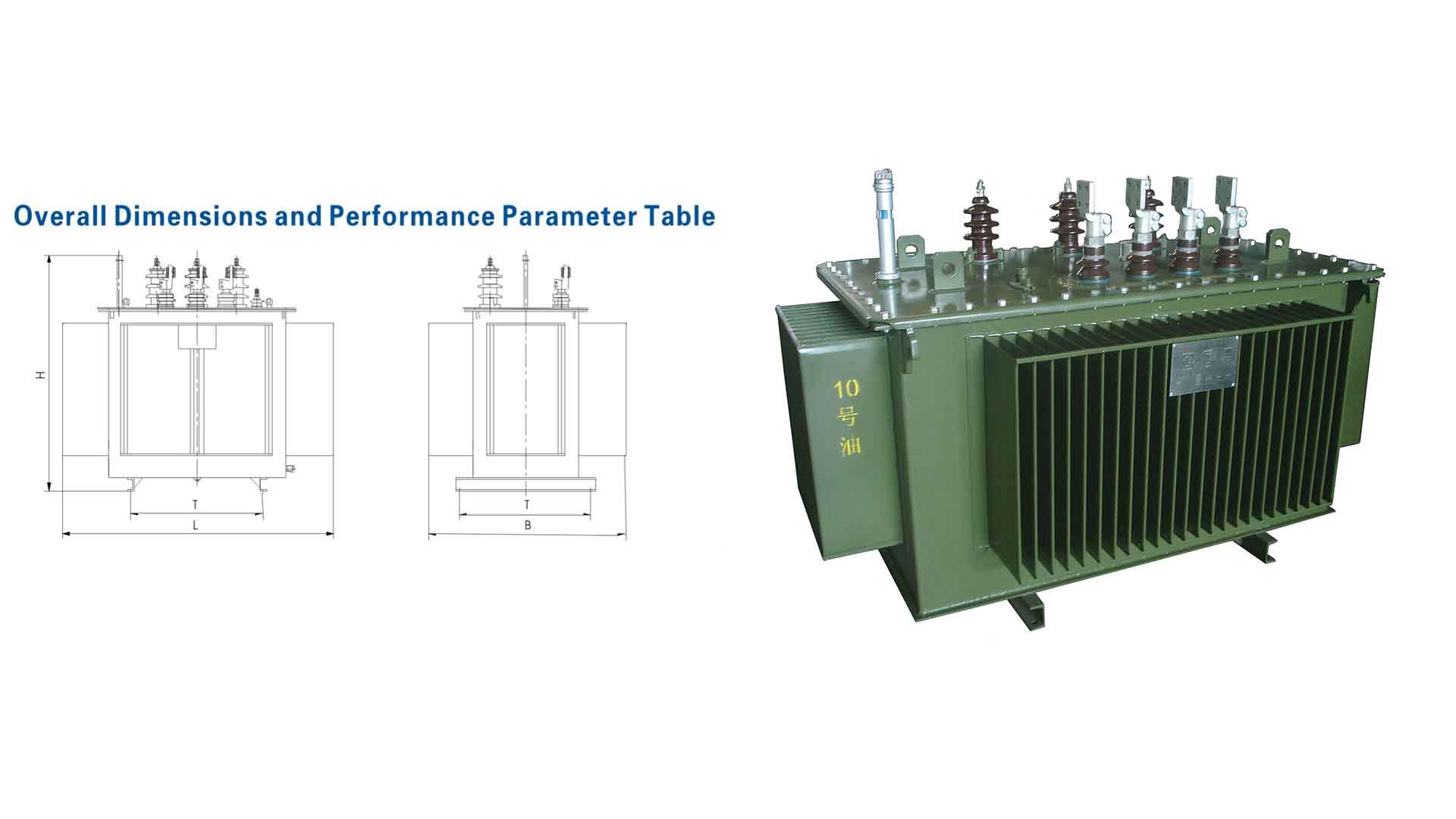

• Réservoir : L'ensemble du transformateur en alliage amorphe est enfermé dans un réservoir rempli d'huile isolante. L'huile assure à la fois l'isolation et le refroidissement.

Que sont les noyaux en alliage amorphe ?

Le noyau en alliage amorphe est le composant clé qui confère à un transformateur en alliage amorphe son rendement élevé et ses faibles pertes d'énergie. Contrairement aux noyaux de transformateur traditionnels en acier au silicium cristallin, les noyaux en alliage amorphe ont une structure atomique non cristalline, ce qui permet de réduire les pertes dans le noyau et de meilleures performances.

Composition et structure d'un noyau en alliage amorphe :

Les alliages amorphes sont généralement composés d'une combinaison de métaux de transition (tels que le fer, le nickel, le cobalt) et de métalloïdes (tels que le bore, le silicium et le phosphore). La composition spécifique détermine les propriétés du noyau en alliage amorphe. Par exemple, les alliages amorphes à base de fer sont couramment utilisés dans un transformateur en alliage amorphe en raison de leurs excellentes propriétés magnétiques.

La structure atomique d'un alliage amorphe est caractérisée par un arrangement aléatoire d'atomes, par opposition à la structure de réseau hautement ordonnée trouvée dans les matériaux cristallins. Cette structure désordonnée est souvent comparée à la structure d'un liquide, d'où le terme « verre métallique ».

Configuration de base d'un transformateur en alliage amorphe

Les noyaux en alliage amorphe sont généralement produits sous la forme de rubans minces et continus. Ces rubans sont ensuite enroulés selon une forme toroïdale ou cylindrique pour former le noyau du transformateur en alliage amorphe. La forme toroïdale est couramment utilisée pour minimiser le flux de fuite et améliorer les performances globales du transformateur.

Avantages des noyaux en alliage amorphe

• Faibles pertes dans le noyau : la structure atomique désordonnée des alliages amorphes entraîne une hystérésis et des pertes par courants de Foucault nettement inférieures à celles des matériaux cristallins.

• Haute perméabilité : les alliages amorphes présentent une perméabilité élevée, ce qui signifie qu'ils peuvent être facilement magnétisés et démagnétisés.

• Densité de flux de saturation élevée : les alliages amorphes ont une densité de flux de saturation plus élevée que l'acier au silicium, ce qui permet des conceptions de transformateurs en alliage amorphe plus compacts.

• Faible magnétostriction : une faible magnétostriction signifie que le noyau ne change pas de forme de manière significative lorsqu'il est magnétisé, réduisant ainsi le bruit et les vibrations dans le transformateur en alliage amorphe.

Processus de production d'alliages amorphes

Les alliages amorphes sont produits par un processus de trempe rapide, au cours duquel l'alliage fondu est rapidement refroidi pour empêcher la formation de structures cristallines. Les techniques de production courantes comprennent :

• Filature par fusion : l'alliage fondu est éjecté sur une roue de cuivre refroidie à rotation rapide, formant de minces rubans.

• Coulée planaire : l'alliage fondu est versé sur une surface refroidie en mouvement rapide, produisant des feuilles ou des plaques.

Défis et orientations futures

Malgré leurs avantages, les alliages amorphes sont confrontés à certains défis :

• Épaisseur limitée : Produire des alliages amorphes épais sans cristallisation reste un défi.

• Coût : Les processus de production spécialisés peuvent rendre les alliages amorphes plus chers que les matériaux traditionnels.

Les recherches en cours visent à relever ces défis et à élargir les applications des alliages amorphes. Par exemple, les chercheurs explorent de nouvelles compositions d’alliages et techniques de traitement pour produire des composants amorphes plus épais et plus complexes.

Défis de production des transformateurs en alliage amorphe

Si les transformateurs en alliage amorphe offrent des avantages significatifs, leur production présente plusieurs défis :

• Production de rubans en alliages amorphes :

1. Trempe rapide : les alliages amorphes sont produits par refroidissement rapide du métal en fusion, ce qui nécessite un contrôle précis des vitesses de refroidissement pour éviter la cristallisation.

2. Coulée continue : La production de longs rubans continus d’alliage amorphe est techniquement un défi.

• Enroulement du noyau : les rubans en alliage amorphe sont très fins et cassants, ce qui les rend difficiles à manipuler et à enrouler sans dommage.

• Formation de joints : La faible perméabilité des alliages amorphes rend difficile la création de joints à faibles pertes entre les extrémités des rubans.

• Coût : L'équipement spécialisé et le contrôle précis requis rendent les transformateurs en alliage amorphe plus chers que les unités traditionnelles en acier au silicium.

• Disponibilité limitée : La chaîne d'approvisionnement des rubans d'alliages amorphes est moins développée que celle de l'acier au silicium, ce qui limite leur disponibilité.

Relever ces défis

• Techniques de production avancées : des améliorations continues dans des techniques telles que le filage en fusion et la coulée planaire ont amélioré la qualité et la cohérence des rubans d'alliage amorphe.

• Techniques de bobinage améliorées : Le développement de machines de bobinage spécialisées a contribué à réduire les dommages causés aux rubans pendant le processus de bobinage.

• Optimisation des joints : les chercheurs explorent de nouveaux matériaux et techniques pour améliorer les performances des joints dans les noyaux en alliages amorphes.

Pourquoi choisir Pearl Electric pour votre transformateur en alliage amorphe ?

Les transformateurs en alliage amorphe offrent d'importantes économies d'énergie et des avantages en termes de performances. Cependant, leur production est plus complexe et plus coûteuse que celle des transformateurs traditionnels. La recherche et le développement en cours visent à rendre les transformateurs en alliage amorphe plus largement disponibles et plus abordables. Pearl Electric, fabricant professionnel de transformateurs depuis 1958, propose des solutions de transformateurs en alliage amorphe économes en énergie conçues pour réduire les pertes à vide et les économies d'énergie à long terme dans les applications de distribution et industrielles. Contactez notre équipe pour découvrir comment un transformateur en alliage amorphe peut réduire vos coûts d'exploitation.
