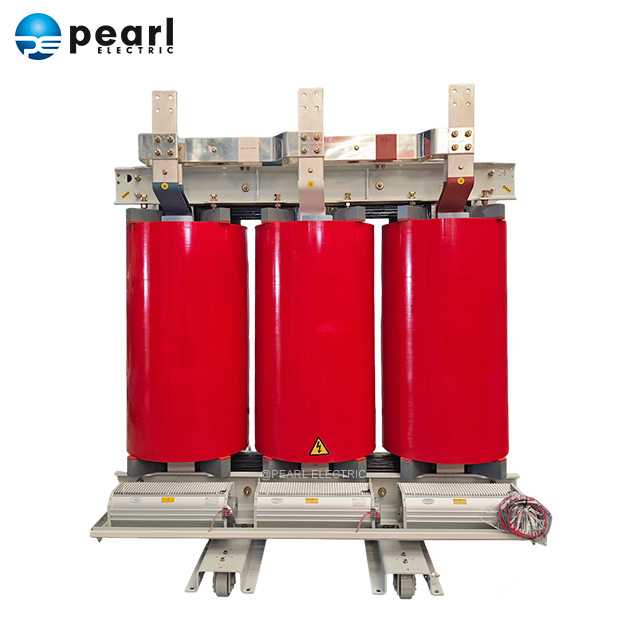

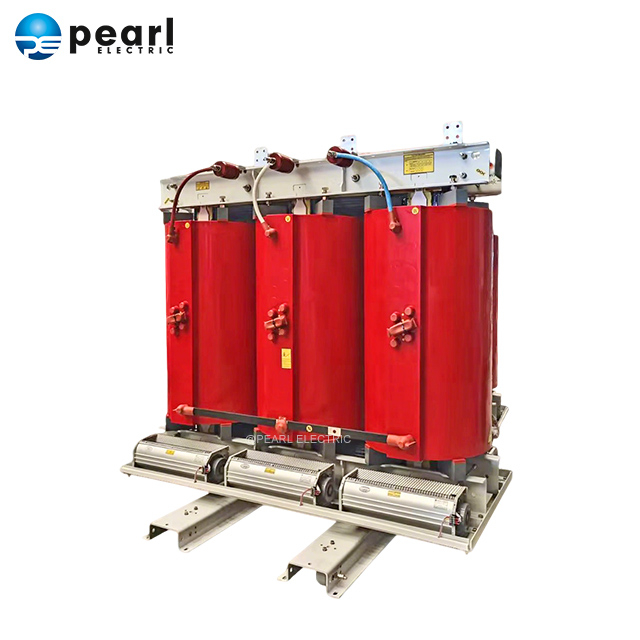

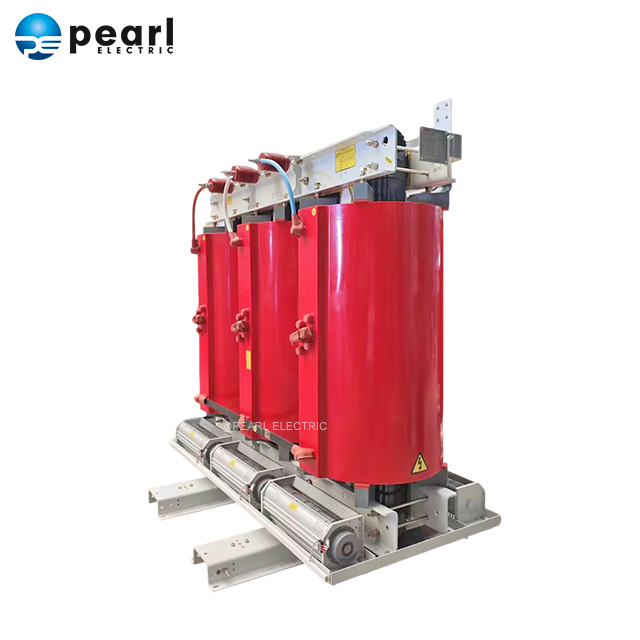

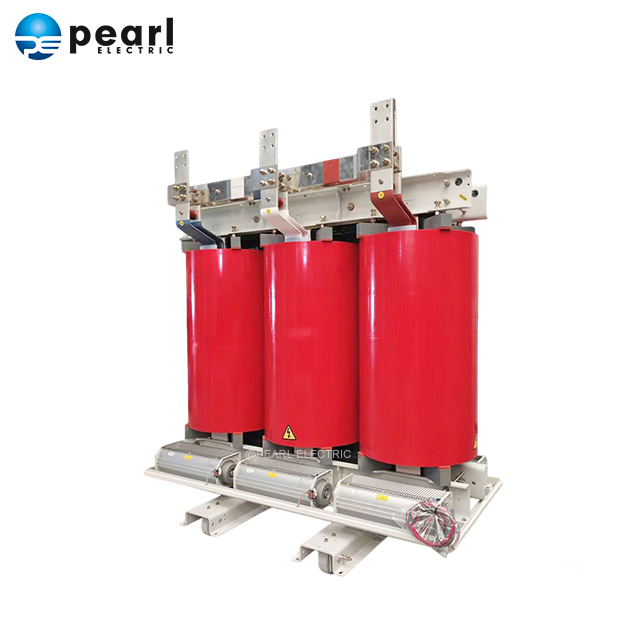

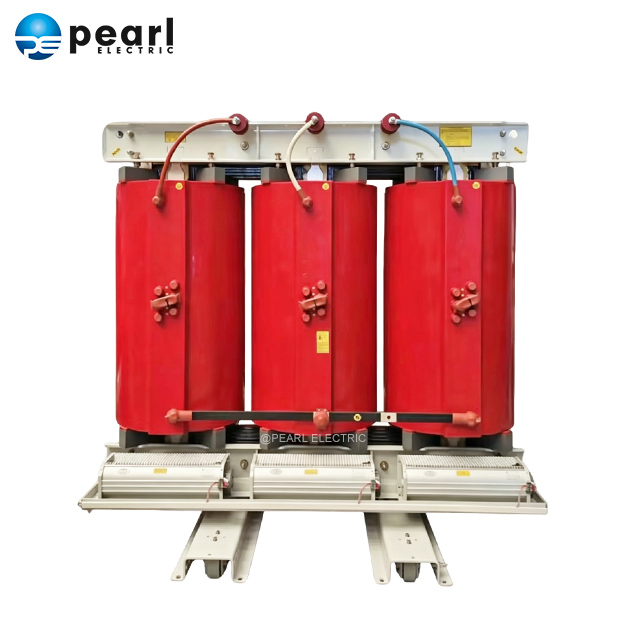

Le transformateur de type sec VPI de Pearl Electric est un transformateur de type sec ventilé doté d"enroulements imprégnés sous pression sous vide et d"une construction robuste refroidie par air.
Au cours du processus de fabrication du VPI, les enroulements du transformateur sont placés sous vide pour éliminer l"air et l"humidité avant l"introduction de la résine isolante. Une pression contrôlée est ensuite appliquée pour aider la résine à pénétrer dans la structure isolante du bobinage. Après durcissement, l"enroulement imprégné forme un système d"isolation mécaniquement stable et électriquement renforcé. Cela crée une couche d"isolation dense et protectrice qui rend l"unité pratiquement imperméable à l"humidité, à la poussière, aux brouillards salins et aux polluants industriels courants.
Cette construction offre une alternative pratique aux transformateurs remplis de liquide dans les applications où le confinement des hydrocarbures, la protection incendie ou les considérations environnementales sont importantes.
Le transformateur peut être fourni avec des enroulements en aluminium ou en cuivre et conçu avec un refroidissement par air naturel (AN) ou un refroidissement par air pulsé (AF) selon le profil de charge requis. Le refroidissement à air pulsé peut également être configuré pour augmenter la capacité disponible du transformateur lorsque les conditions du projet nécessitent une capacité thermique supplémentaire.
Couplé à un système d"isolation à 220°C, le transformateur maintient des performances stables et fiables quelle que soit l"augmentation moyenne de la température. Avec une installation et un entretien appropriés, cette série offre un fonctionnement à long terme, sans entretien et hautement fiable.
Pour les environnements industriels exigeants, Pearl Electric peut fournir un boîtier personnalisé, un revêtement, une surveillance de la température, un blindage électrostatique, une réduction du bruit, un chauffage d"appoint et d"autres options d"accessoires.
Plage de paramètres | Valeur |
Capacité nominale | 500 kVA – 10 000 kVA |
Tension nominale | 6 kV / 10 kV / 13,8 kV /15 kV / 25 kV / 34,5 kV / 35 kV |
Méthode de refroidissement | AN (refroidissement par air naturel) / AF (refroidissement par air forcé) |
Système d"isolation | 220°C (Classe H) |
Augmentation de la température moyenne | 80°C / 115°C / 150°C |
Fréquence | 50 Hz / 60 Hz |
Phases | Triphasé |
Matériau d"enroulement | Cuivre / Aluminium |
Plage de prise | ±2 × 2,5 % (robinets pleine capacité ou personnalisés) |
Enceinte | Personnalisé |
Technologie avancée d"imprégnation sous pression sous vide
Le processus VPI utilise des cycles de vide et de pression contrôlés pour que l"iResin imprègne entièrement les enroulements et les espaces d"isolation, éliminant ainsi les bulles d"air et les vides. Cela permet de créer une structure d"enroulement compacte et renforcée mécaniquement avec des performances d"isolation constantes.
Système d"isolation 220°C
Un système d"isolation haute température peut être sélectionné pour des conditions de fonctionnement exigeantes. Système d"isolation à 220°C (Classe H) Indice thermique élevé, adaptable à diverses exigences moyennes d"élévation de température (options : 80°C / 115°C / 150°C). Le système d"isolation est conçu pour fournir une marge thermique adéquate tout en permettant un fonctionnement fiable du transformateur sous des charges continues et variables.
Bobinages en cuivre ou en aluminium
Les transformateurs Pearl Electric VPI peuvent être fabriqués avec des conducteurs en cuivre ou en aluminium en fonction des exigences électriques, des considérations de poids, des objectifs de coût et des spécifications du client.
Construction sans huile
La conception VPI de type sec n’utilise pas d’huile isolante minérale conventionnelle. Cela élimine le besoin de systèmes de confinement d’huile et réduit les exigences de maintenance associées à l’isolation liquide.
Capacité de surcharge élevée
La configuration standard auto-refroidie utilise la circulation naturelle de l’air. Des ventilateurs à air pulsé peuvent être ajoutés lorsqu"une capacité de charge plus élevée ou des performances thermiques améliorées sont requises.
Pour certaines conceptions, le refroidissement par air pulsé peut fournir environ 33 % de capacité supplémentaire par rapport à la puissance nominale auto-refroidie, sous réserve de la conception du transformateur et des calculs thermiques.
Résistance à l"humidité et aux contaminants
Le système de résine VPI aide à protéger les enroulements de l"humidité, de la poussière et des contaminants industriels courants. Des configurations supplémentaires de boîtier et de revêtement peuvent être sélectionnées pour des environnements plus exigeants.
Haute résistance mécanique
La structure d"enroulement imprégnée offre une stabilité mécanique et une résistance améliorées aux forces électromagnétiques générées pendant le fonctionnement du transformateur et les événements de court-circuit.
Configuration du boîtier flexible
Le transformateur peut être fourni sous forme de conception ouverte et ventilée ou équipé d"un boîtier adapté à une installation intérieure ou extérieure. Des configurations de type NEMA 1 et NEMA 3R peuvent être envisagées selon les exigences du projet.
Sécurité incendie améliorée
Étant donné que les transformateurs VPI ne contiennent pas d"huile minérale conventionnelle, ils éliminent les risques d"incendie et environnementaux associés aux fuites d"huile et aux installations de transformateurs remplies de liquide. Cela les rend attrayants pour les bâtiments et autres endroits où la protection incendie est une considération majeure.
Entretien de routine réduit
Les tests d"huile, la filtration de l"huile et le remplacement de l"huile ne sont pas nécessaires. L’entretien de routine peut plutôt se concentrer sur les connexions électriques, les équipements de refroidissement, la ventilation, l’état de l’isolation et la propreté générale.
Convient pour une installation intérieure
La construction compacte de type sec rend les transformateurs VPI adaptés aux salles électriques, aux installations industrielles, aux bâtiments commerciaux, aux centres de données, aux infrastructures de transport et autres sous-stations intérieures.
Forte performance thermique
Le système d"isolation VPI associé au refroidissement AN ou AF permet une gestion thermique fiable. Un refroidissement à air pulsé peut être ajouté pour les applications nécessitant une charge continue plus élevée ou des exigences de capacité temporaire.
Excellente stabilité mécanique
L"imprégnation sous pression sous vide aide à lier le système d"isolation des enroulements et à améliorer l"intégrité mécanique, assurant ainsi des performances stables sous des cycles thermiques, des vibrations et des contraintes électriques.
Conception d"applications flexibles
Les transformateurs VPI peuvent être personnalisés pour différents niveaux de tension, capacités nominales, fréquences, matériaux d"enroulement, systèmes d"isolation, échauffements, types de boîtiers, exigences sonores et conditions environnementales.
Convient aux environnements industriels difficiles
Avec des configurations appropriées de boîtier, de revêtement, de ventilation et d"isolation, les transformateurs VPI peuvent être adaptés aux installations industrielles, aux installations minières, aux systèmes de transport, aux installations d"énergie renouvelable et à d"autres environnements exigeants.
Certification UL/CSA/cUL (en option)
Taux d"échauffement moyen : 80°C / 115°C / 150°C (sélectionnable)
Fréquence de fonctionnement : 50 Hz / 60 Hz
Système d"isolation 220°C
Enroulements en cuivre ou en aluminium (au choix)
Bornes de mise à la terre standard ANSI
Barre omnibus en cuivre de mise à la terre du noyau
Enceinte intérieure ventilée (indice NEMA 1 / IP20)
Finition standard ANSI 61 (gris clair)
Dispositions de levage
Panneaux avant et arrière amovibles
Patins en caoutchouc anti-vibrations
Robinets latéraux HT : 2 × robinets à pleine capacité de 2,5 % (au-dessus et en dessous de la valeur nominale)
Conforme aux normes NEMA, ANSI et IEEE
Bouclier électrostatique
Chauffage d"appoint (anti-condensation)
Moniteur de température / contrôleur automatique de ventilateur
Thermostat dédié pour chauffage d"appoint
Ventilateurs de refroidissement à air pulsé (augmente la capacité à 133 % AF)
Connexions de ventilateurs et circuits de commande pré-câblés
Jeu de barres de mise à la terre en cuivre sur toute la longueur
Enregistreur de chocs mécaniques
Boîtier extérieur (NEMA 3R / IP33 ; indices supérieurs disponibles)
Couche de finition en polyuréthane
Écrans de protection des ouvertures de ventilation
Panneaux d"accès à charnières
Conception à faible bruit (réduction de 3 à 10 dB en dessous des niveaux sonores standard)
Boîtier : Le boîtier intérieur standard présente une construction NEMA 1, type C, prenant en charge l'installation par levage, levage ou roulement ; Des bornes de mise à la terre conformes à la norme ANSI sont fournies du côté haute tension et du côté basse tension. La surface du boîtier subit un dégraissage, un dérouillage et une élimination des impuretés avant d'être finie avec une peinture gris clair ANSI 61, garantissant une excellente résistance à la corrosion ; un boîtier résistant aux intempéries NEMA 3R est disponible en option pour les installations extérieures.

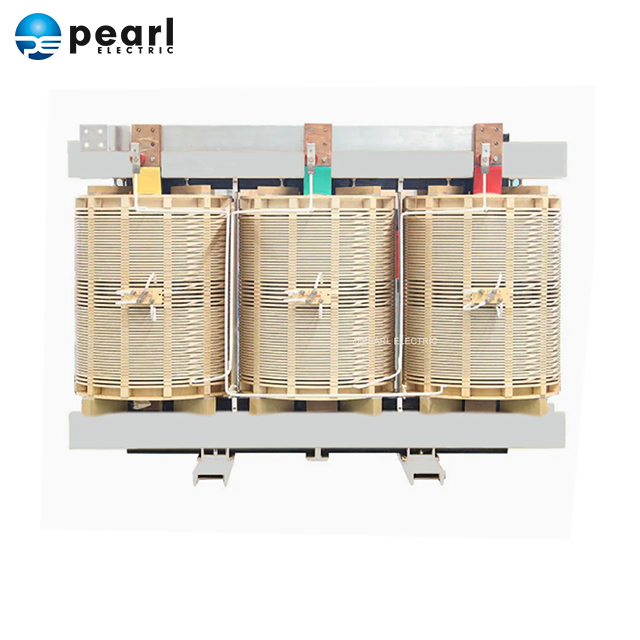

Bobines : les enroulements basse tension (inférieurs à 2 400 V) utilisent généralement des conducteurs torsadés ou des structures enroulées en feuille, offrant des avantages en termes de coût pour les applications de faible capacité ; les enroulements haute tension (2 400 V et plus) peuvent utiliser des configurations à barillet à une seule section, à barillet à plusieurs sections ou à disque. Pour les unités allant jusqu'à 2 000 kVA, les bobines peuvent être circulaires, elliptiques ou rectangulaires ; les unités supérieures à 2 000 kVA utilisent généralement des enroulements circulaires pour garantir la résistance mécanique lors des événements de court-circuit, sauf lorsque des contraintes dimensionnelles spécifiques s'appliquent.
Noyau : construit à partir de tôles d'acier au silicium empilées à haute perméabilité et à faible perte, à grains orientés, avec une densité de flux magnétique maintenue en dessous du point de saturation ; les stratifications subissent un ébavurage rigoureux et sont étroitement empilées sans espaces. Une structure centrale à onglets (STEPLAP) est disponible en option pour réduire les pertes à vide et le bruit. Outre le jeu de barres de mise à la terre en cuivre installé en usine, le noyau reste électriquement isolé des composants externes.
Refroidissement à air forcé : les unités d'une puissance nominale de 750 kVA et plus peuvent être équipées d'un système de refroidissement à air forcé, augmentant la capacité d'environ 33 % par rapport aux valeurs nominales auto-refroidies. Le contrôle automatique du démarrage/arrêt du ventilateur est activé via un relais de contrôle de température ; le câblage de commande et les marqueurs d’identification des fils sont inclus en standard.
Les transformateurs de type sec VPI conviennent aux applications où une conversion fiable de puissance moyenne tension est requise ainsi qu"un faible risque d"incendie, une maintenance réduite et une installation flexible.
Les transformateurs VPI peuvent fournir une distribution d"énergie moyenne tension pour les usines, les machines, les lignes de production, les moteurs, les entraînements et les systèmes d"automatisation industrielle.
Les centres de données nécessitent une infrastructure électrique hautement fiable avec des exigences strictes en matière de sécurité incendie. Les transformateurs VPI peuvent être installés dans des salles électriques intérieures et intégrés aux systèmes publics, UPS et d"alimentation de secours.
Les centres commerciaux, les immeubles de bureaux, les hôtels, les hôpitaux et autres installations commerciales peuvent utiliser des transformateurs VPI pour la distribution intérieure moyenne tension.
Les transformateurs de type sec VPI peuvent être utilisés dans l'énergie solaire photovoltaïque, l'énergie éolienne, le stockage d'énergie par batterie et d'autres projets d'énergie renouvelable pour la conversion de tension et la distribution d'énergie auxiliaire .
Les opérations minières impliquent souvent de la poussière, des vibrations, des charges variables et des environnements d"exploitation exigeants. Les conceptions de transformateurs VPI peuvent être personnalisées avec une isolation, un refroidissement, un boîtier et une protection de l"environnement appropriés.
Les gares ferroviaires, les métros, les tunnels et les infrastructures de transport peuvent bénéficier de la technologie des transformateurs secs sans huile là où la sécurité incendie et une distribution électrique fiable sont importantes.
Les transformateurs VPI peuvent être envisagés pour les installations industrielles où les conditions environnementales, la sécurité incendie et la distribution fiable de l"énergie électrique nécessitent une sélection minutieuse du transformateur. L"installation en zone dangereuse doit être évaluée séparément selon la classification du site et les exigences en matière d"équipement applicables.
Les usines de traitement de l’eau et les stations de pompage nécessitent une alimentation électrique continue pour les moteurs, les pompes, les systèmes de contrôle et les équipements auxiliaires. Les transformateurs VPI offrent une solution nécessitant peu d"entretien pour les installations intérieures et extérieures protégées.
Les aéroports, tunnels, installations publiques, universités, hôpitaux et autres projets d"infrastructure peuvent utiliser des transformateurs de type sec VPI lorsqu"une construction sans huile et une installation en intérieur sont préférées.
Pearl Electric fournit des solutions de transformateurs personnalisées pour les applications industrielles, commerciales, d"énergies renouvelables, d"infrastructures et de services publics.
Pour les transformateurs de type sec VPI, Pearl Electric peut aider ses clients avec :
Conception électrique personnalisée
La capacité du transformateur, le rapport de tension, la fréquence, l'impédance, le groupe vectoriel, le niveau d'isolation, l'élévation de température et la méthode de refroidissement peuvent être configurés en fonction des exigences du projet.
Configuration mécanique flexible
Le boîtier, la disposition des terminaux, la structure de levage, la ventilation, la connexion des câbles et les dimensions d'installation peuvent être personnalisés pour différentes sous-stations et salles électriques.
Les conceptions de transformateurs de support de projet international
peuvent être développées conformément à la CEI et à d'autres normes internationales ou locales applicables, en fonction du marché de destination et des spécifications du projet.
Prise en charge complète des tests
Des tests de routine et des tests spéciaux sélectionnés peuvent être fournis conformément aux spécifications techniques et aux normes applicables.
Fabrication OEM et basée sur des projets
Pearl Electric peut fournir des solutions de transformateurs aux entrepreneurs EPC, aux distributeurs d'électricité, aux services publics, aux entreprises industrielles, aux développeurs d'énergies renouvelables et aux projets d'infrastructure.
VPI signifie Imprégnation sous pression sous vide. Un transformateur VPI est un transformateur de type sec dont les enroulements sont imprégnés de résine isolante à l"aide de processus de vide et de pression contrôlés.
Les deux sont des technologies de transformateurs de type sec, mais leurs structures d"isolation des enroulements diffèrent. Les transformateurs VPI utilisent une imprégnation de résine pour saturer l"isolation des enroulements, tandis que les transformateurs en résine coulée utilisent de la résine époxy pour encapsuler les enroulements.
Le VPI est souvent sélectionné lorsqu"une construction d"enroulement robuste et ventilée et une bonne dissipation thermique sont requises, tandis que les transformateurs en résine coulée peuvent être préférés pour les applications nécessitant des enroulements entièrement encapsulés et une protection environnementale améliorée.
Oui. Les transformateurs VPI peuvent être fabriqués avec des enroulements en cuivre ou en aluminium. Le matériau conducteur approprié est sélectionné en fonction des performances électriques, du courant nominal, du coût du projet, du poids et des exigences du client.
Oui. Les transformateurs VPI conviennent aux centres de données où l"installation intérieure, la sécurité incendie, une distribution électrique fiable et une maintenance réduite sont des considérations importantes.
Oui. Le refroidissement par air pulsé peut augmenter la capacité disponible d"un transformateur VPI en améliorant la dissipation thermique. Un objectif de conception couramment utilisé est d"environ 133 % de la puissance nominale d"auto-refroidissement, sous réserve de la conception thermique spécifique du transformateur. La documentation VPI publiée par VanTran spécifie cette option pour les unités sélectionnées.
Veuillez contacter l' équipe d'ingénierie commerciale de Pearl Electric pour obtenir des manuels détaillés de sélection de produits, des devis ou des solutions personnalisées.
