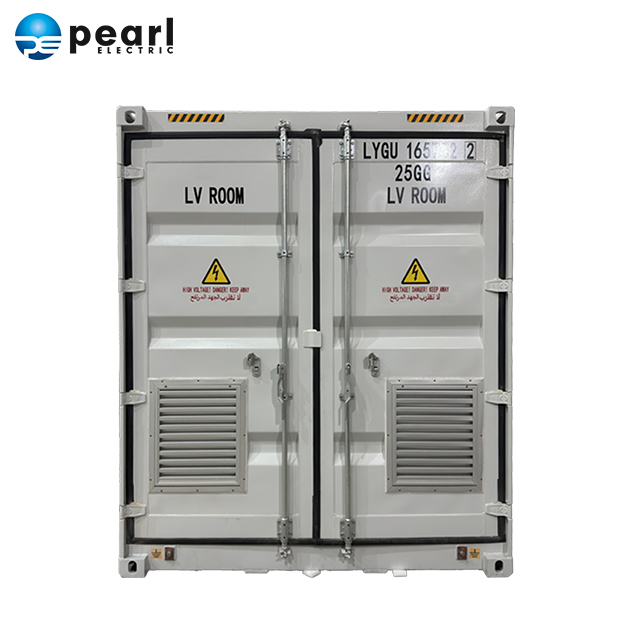

Sous-station compacte en trois phases

Spécifications techniques:
Taper: Sous-station conteneurisée
Plage de tension: 6KV, 10KV, 15KV, 17,5KV, 25KV, 35KV
Capacité: 50 à 5000kva
Fréquence: 50Hz ou 60Hz
Phases: Triphasé
Groupe vectoriel: Dyn11, Yyn0 ou personnalisé
Refroidissement: Onan / onaf
Classe de protection externe: Ip55
Température externe (min / max): -20 C ° ~ +50 C °
Construction: Transformateur, commutateur de tension moyenne, compartiment LV
Matériau d'enroulement: Cuivre ou aluminium
Normes: IEC60076 ou norme locale

État de disponibilité:

Quantité:



enquête

sur:

En vertu d'un:

Description du produit

1. Présentation du produit (sur la sous-station contenerisée)

Définition: Une sous-station contenerisée est un système complet d'alimentation et de distribution intégrant les transformateurs, les compartiments HV / LV et d'autres équipements électriques.

Composition structurelle

Composants centraux: transformateurs, compartiments HV / LV
Systèmes auxiliaires: CVC, éclairage, protection contre les incendies, surveillance de la sécurité
Spécifications du matériel:

Matériaux de revêtement ignifuges et imperméables
Couches d'isolation en option entre les partitions (bloque l'exposition au soleil et assure une isolation interne)

Options personnalisables

Éclairage configurable et systèmes CVC
Solution rentable: système d'échappement AC + industriel (ajustement environnemental en temps réel)
Systèmes de fonctionnement sans pilote obligatoires:

Surveillance de la sécurité
Surveillance visuelle
Système d'alarme incendie

2. Avantages clés (fonctionnalités principales)

Rentabilité

Kiosques plus légers que le béton → réduit les coûts de transport / manutention
Conception réutilisable → Économies à long terme vs sous-stations conventionnelles

Compatibilité et adaptabilité

Prend en charge les transformateurs de type sec / à l'huile (compatibles avec les composants mondiaux des fabricants)
Convient à toutes les conditions climatiques
Nécessite une préparation minimale du site

3. Spécifications de conception (détails de conception)

Conformité des normes

Répond aux normes IEC et internationales

Conception intégrée

La structure préfabriquée se combine:

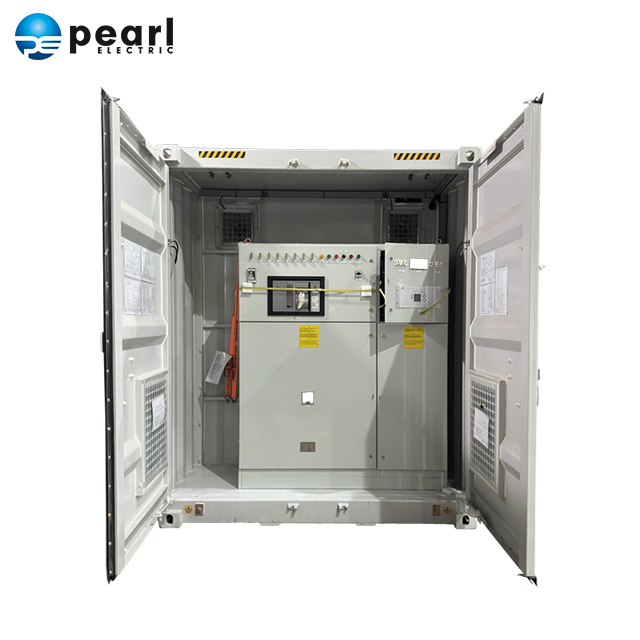

Panneaux d'appareillage MV / LV

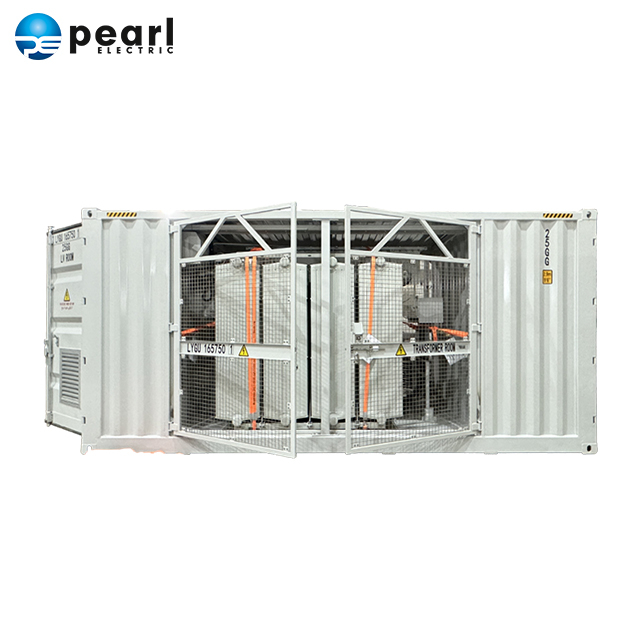

Transformateur de distribution (solution clé en main)

Caractéristiques de sécurité

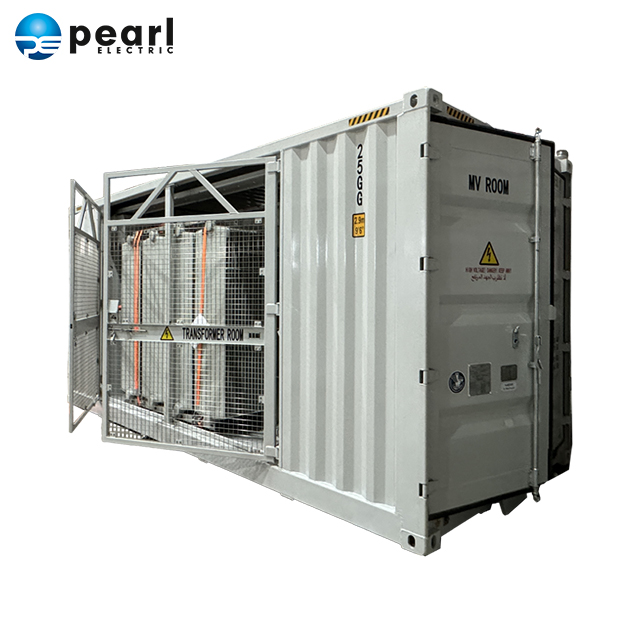

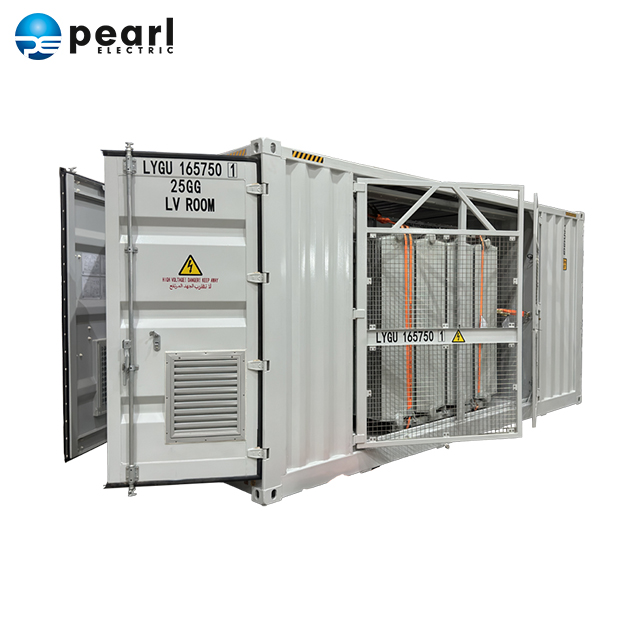

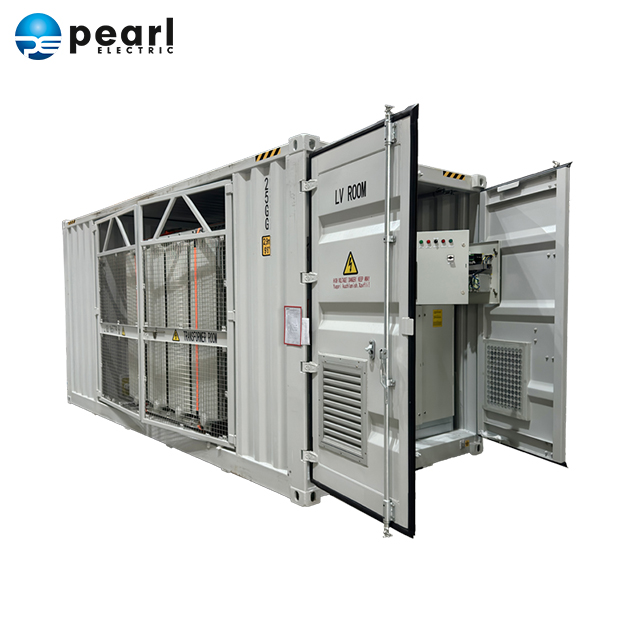

Les partitions de plaques en acier séparent les zones d'équipement (MV / LV Switch-Great & Transformer)
Protection à forte entrée (IP) contre des objets étrangers solides
Verrouillage de sécurité obligatoire
Boîtier en acier entièrement mis à la terre

Fonctions intelligentes
