Quels sont les trois types de transformateurs de tension?

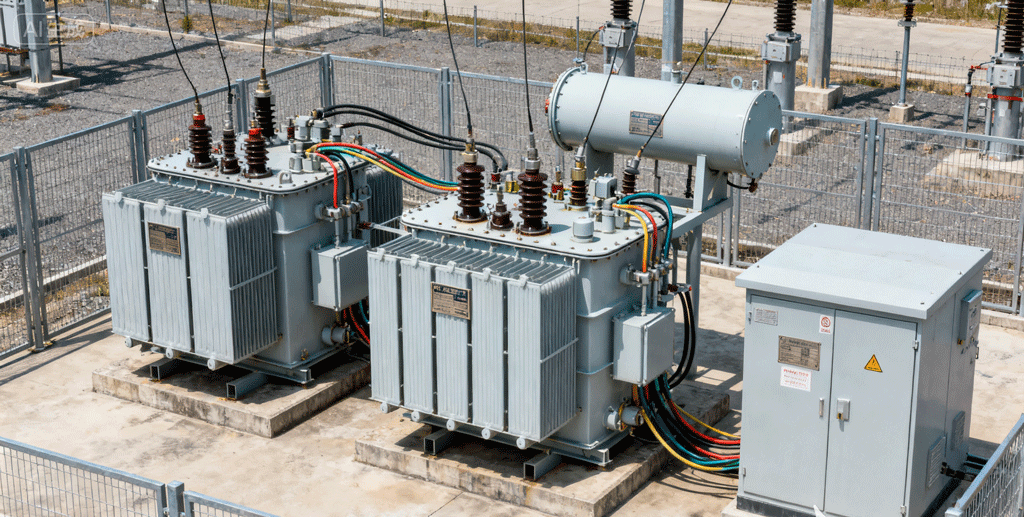

Trois types de transformateurs: Transformers Step-Up, transformateurs à bas en bas et transformateurs d'isolement.

1. Transformateur Step-Up

• Fonction: augmente la faible tension d'entrée à une tension de sortie plus élevée.

• Principe de travail: basé sur la loi de l'induction électromagnétique. Le nombre de virages dans l'enroulement secondaire est supérieur à celui de l'enroulement primaire (n₂> n₁). Selon la formule V₂ / V₁ = N₂ / N₁, la tension de sortie (V₂) est supérieure à la tension d'entrée (V₁).

• Applications principales:

• POWER PROCULAIRES: Il s'agit de son application la plus critique. La tension générée par les générateurs de puissance (généralement 10-25 kV) est relativement faible. Pour réduire les pertes de lignes (p_loss = i²r) lors de la transmission à longue distance, les transformateurs en hauteur sont utilisés pour augmenter considérablement la tension (par exemple, à 110 kV, 220 kV, 500 kV ou même 1000 kV ultra-haute tension). Cela réduit le courant, minimisant ainsi les pertes.

• Dispositifs électroniques: Par exemple, les anciennes téléviseurs et onduleurs CRT pour les lampes fluorescentes nécessitent d'augmenter la basse tension à plusieurs milliers de volts pour conduire l'écran ou la lampe.

2. Transformateur de bas

• Fonction: diminue la tension élevée d'entrée à une tension de sortie inférieure.

• Principe de travail: opposé à un transformateur en arrière, le nombre de virages dans l'enroulement secondaire est inférieur à celui de l'enroulement primaire (n₂

• Applications principales:

• Réseaux de distribution d'énergie: À la fin des lignes de transmission, la haute tension est progressivement réduite à des niveaux adaptés à l'utilisation des consommateurs. Par exemple, la tension est passé de 110 kV à 10 kV, puis a encore réduit à 380 v / 220 v électricité municipale dans les sous-stations communautaires.

• Adaptateurs / chargeurs électroniques: Le cœur des appareils quotidiens comme les chargeurs téléphoniques et les adaptateurs d'alimentation des ordinateurs portables est essentiellement un transformateur miniature et une alimentation de commutation) qui convertit 220 V électricité municipale en basses tensions sûres telles que 5 V, 12 V ou 20 V.

3. Transformateur d'isolement

• Fonction: Son objectif principal n'est pas de modifier le niveau de tension mais d'isoler électriquement deux circuits. Les tensions d'entrée et de sortie sont généralement les mêmes (un rapport de virage 1: 1 est le plus courant).

• Principe de travail: il n'y a pas de connexion électrique directe entre les enroulements primaires et secondaires; Le transfert d'énergie se produit entièrement par le couplage du champ magnétique. De plus, il comprend souvent un bouclier électrostatique pour supprimer la conduction des interférences à haute fréquence.

• Applications principales:

• Protection de la sécurité: empêche le choc électrique. Étant donné que le circuit secondaire n'est pas mis à la terre et n'a aucun potentiel de référence à la Terre, même si une personne touche un fil dans le circuit, elle ne formera pas de boucle fermée et provoquera un choc électrique (bien que touchant deux fils reste dangereux). Il est couramment utilisé dans les laboratoires, les ateliers de réparation et d'autres environnements de ce type.

• Protection de l'équipement: élimine les courants de bruit dans les boucles de terre, la prévention des interférences ou les dommages à l'équipement.

• Suppression du bruit / Stabilisation de tension: supprime les interférences telles que les pointes et les harmoniques du réseau électrique, fournissant 'Clean ' puissance aux instruments de précision (par exemple, équipement médical, systèmes de communication).

Comparaison de résumé
