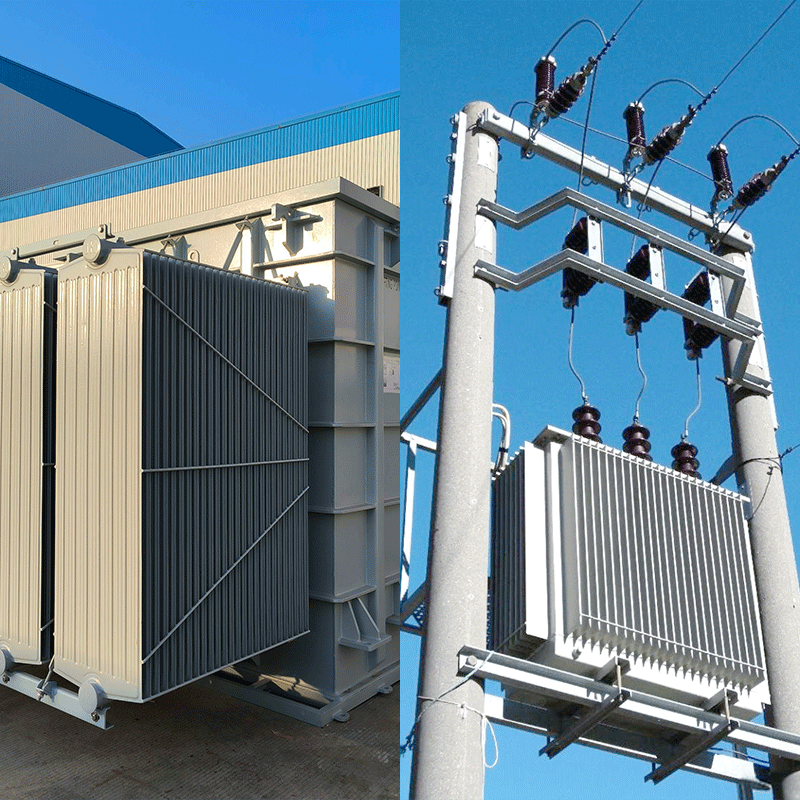

Quelle est la différence entre les transformateurs montés sur le poteau et le pad?

En un coup d'œil: différences clés

Explication détaillée

Transformers montés sur la perche

Ce sont les réservoirs cylindriques que vous voyez attachés aux poteaux d'utilité en bois, souvent accompagnés de découpes de fusibles et d'autres matériels.

• Construction et installation: Ils sont boulonnés directement au poteau entre les lignes électriques primaires (haute tension) et secondaires (basse tension). Les fils haute tension pénètrent dans les bagues sur le dessus, et les fils basse tension sortent à travers une tête météorologique sur le côté, passant vers la chute de service qui se connecte à une maison.

• Application: Ils sont la norme pour les systèmes de distribution de puissance aérienne . Vous les trouverez dans:

• Quartiers plus âgés

• Zones rurales

• Le long des autoroutes

• Partout où les lignes électriques sont exécutées au-dessus du sol.

• Avantages:

• Coût inférieur: moins cher à installer et à entretenir car ils ne nécessitent pas de trenchs creusés pour les lignes.

• Accès plus facile pour la réparation: les monteurs de lignes peuvent rapidement y accéder avec des camions à godet.

• Emplacement de défaut plus facile: les problèmes sont souvent visibles à partir du sol.

• Inconvénients:

• Exposition aux éléments: Vulnérable aux dommages causés par les tempêtes, les vents violents, les arbres qui tombent et les collisions de véhicules avec des poteaux.

• Esthétique: considéré par beaucoup comme visuellement peu attrayant.

• Risque de sécurité: Bien que élevé, un accident ou une tempête sévère peut les faire baisser, créant un danger.

Transformers montés sur pad

Ce sont des armoires vertes, en métal, verrouillées assises sur un coussin en béton au niveau du sol, souvent dans une servitude d'arrière-cour, un parking ou sur le côté d'un immeuble commercial.

• Construction et installation: Ce sont des enceintes lourdes, en acier et sating conçues pour protéger le public. Tous les câbles haute tension et basse tension entrent et sortent sous terre . Ils sont remplis d'huile ou d'un liquide diélectrique plus sûr et moins frappant.

• Application: Ils sont exclusivement utilisés avec des systèmes de distribution électrique souterrains . Vous les trouverez dans:

• Subdivisions résidentielles modernes

• Centres urbains

• Parcs commerciaux

• Hôpitaux et écoles

• Toute zone où les lignes sont enterrées pour l'esthétique ou la fiabilité.

• Avantages:

• Amélioration de la fiabilité: protégée du vent, de la glace et des chutes, entraînant moins de pannes liées aux conditions météorologiques.

• Aesthésie: beaucoup moins envahissante que les lignes aériennes et les poteaux, en maintenant l'attrait visuel d'un quartier.

• Sécurité publique: L'armoire en acier verrouillée et mise à la terre les rend très à l'abri du contact public accidentel.

• Inconvénients:

• Coût plus élevé: beaucoup plus cher en raison du coût des tranchées, des conduits et du transformateur lui-même.

• Réparation plus lente: la localisation et la réparation des défauts dans les lignes souterraines peuvent être plus longues et destructrices (nécessitent de creuser).

• Vulnérabilité aux inondations: Doit être installé dans des zones non sujets aux inondations ou être spécialement conçues pour cela.

Résumé: la différence de base

Le choix entre les transformateurs montés sur pole et montés sur pad ne concerne l'un des «meilleurs» que l'autre dans le vide. Il s'agit de la conception du système électrique:

• Les transformateurs montés sur la perche sont destinés aux lignes aériennes.

• Les transformateurs montés sur pad sont destinés aux lignes souterraines.

Cette différence fondamentale dans l'application dicte leur conception, leur emplacement, leur coût et leurs avantages / inconvénients qu'ils apportent chacun au réseau électrique.
